Einbau eines zimo mx645r dcc sounddecoders in ein analoges modell.

Werbung

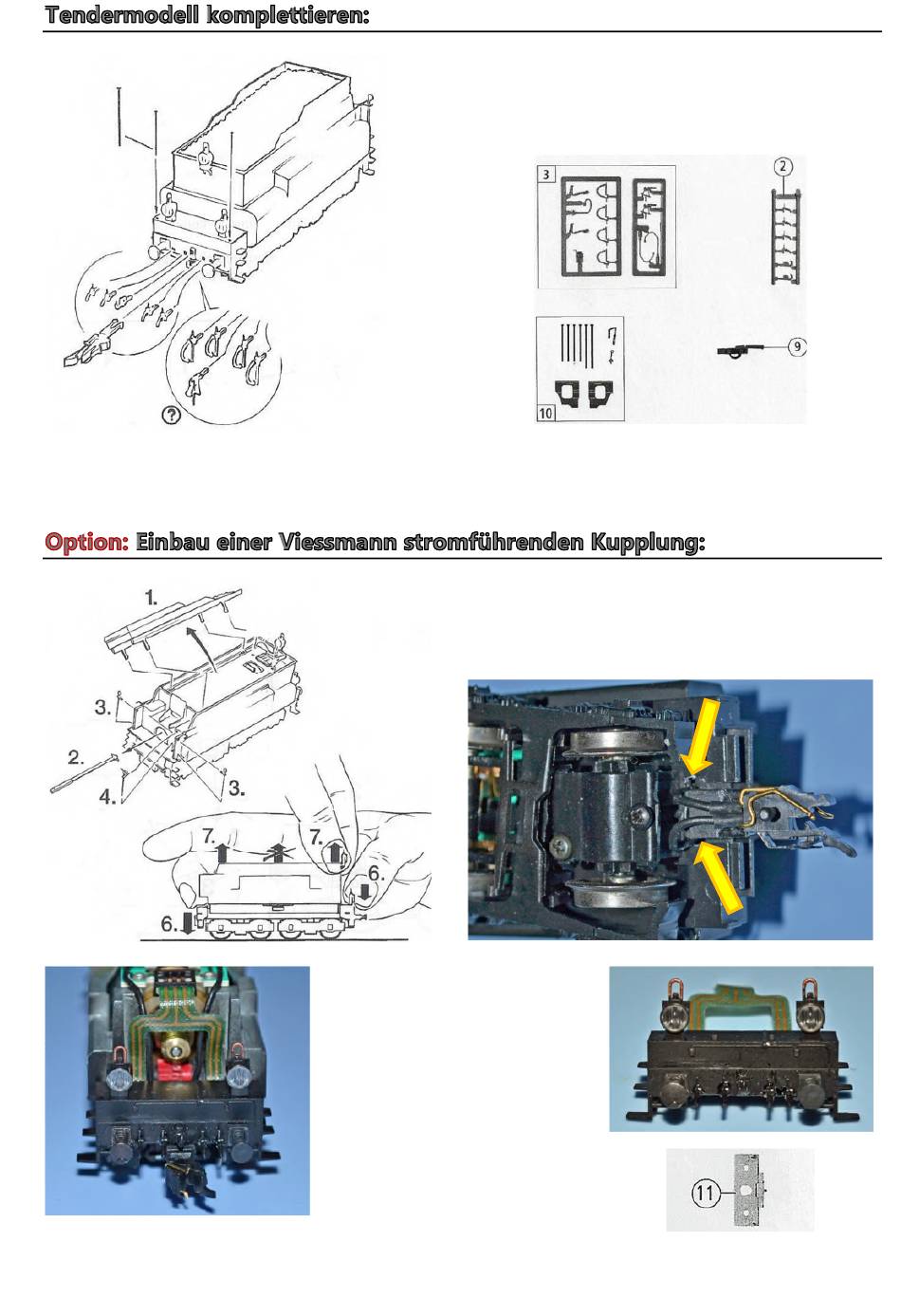

Je nach Bedarf die Kurzen- oder die Vitrinen-Steckteile und 2 kurze Rangiergriffe zurüsten.
Hans-Dieter Zeiss, Wislistrasse 1A, CH-9442 Berneck
famzeiss@swissonline.ch
Am Loktender muss man ausser den Zurüstteilen
keine Änderungen ausführen und der Tender
kann dann direkt mit der Lok gekuppelt werden.
Kohle (TS-Tenderzubehör 110262) und das
Tendergehäuse 140385 wie in der Explosions-
zeichnung dargestellt entfernen.
Pufferbohle (TS-Tender 109256)
vorsichtig nach oben abziehen,
Flexplatine
Tender
herausziehen und ablegen.
2 Bohrungen Ø 1.3 mm durch
Tendergrundrahmen
und Kupplungsplatte 109547
(11) bohren. Die stromführende
Kupplung einsetzen und die
Litzen durch die Ø1.3 mm
Bohrungen nach oben ziehen.
Revision: A-11. Januar 2018
109260
109292
Montag, 08. Januar 2018
Seite 9 von 14
