Bei 2 Lautsprechern 129524 die Schutzfolie vorsichtig abziehen und in die vorgesehenen Resonanz-
öffnungen vom Kesselgewicht kleben. Mit den violetten Litzen eine parallele Verbindung beider
Lautsprecher löten. Lötstellen mit einem 2K-Klebstoff sichern.
Hans-Dieter Zeiss, Wislistrasse 1A, CH-9442 Berneck
famzeiss@swissonline.ch

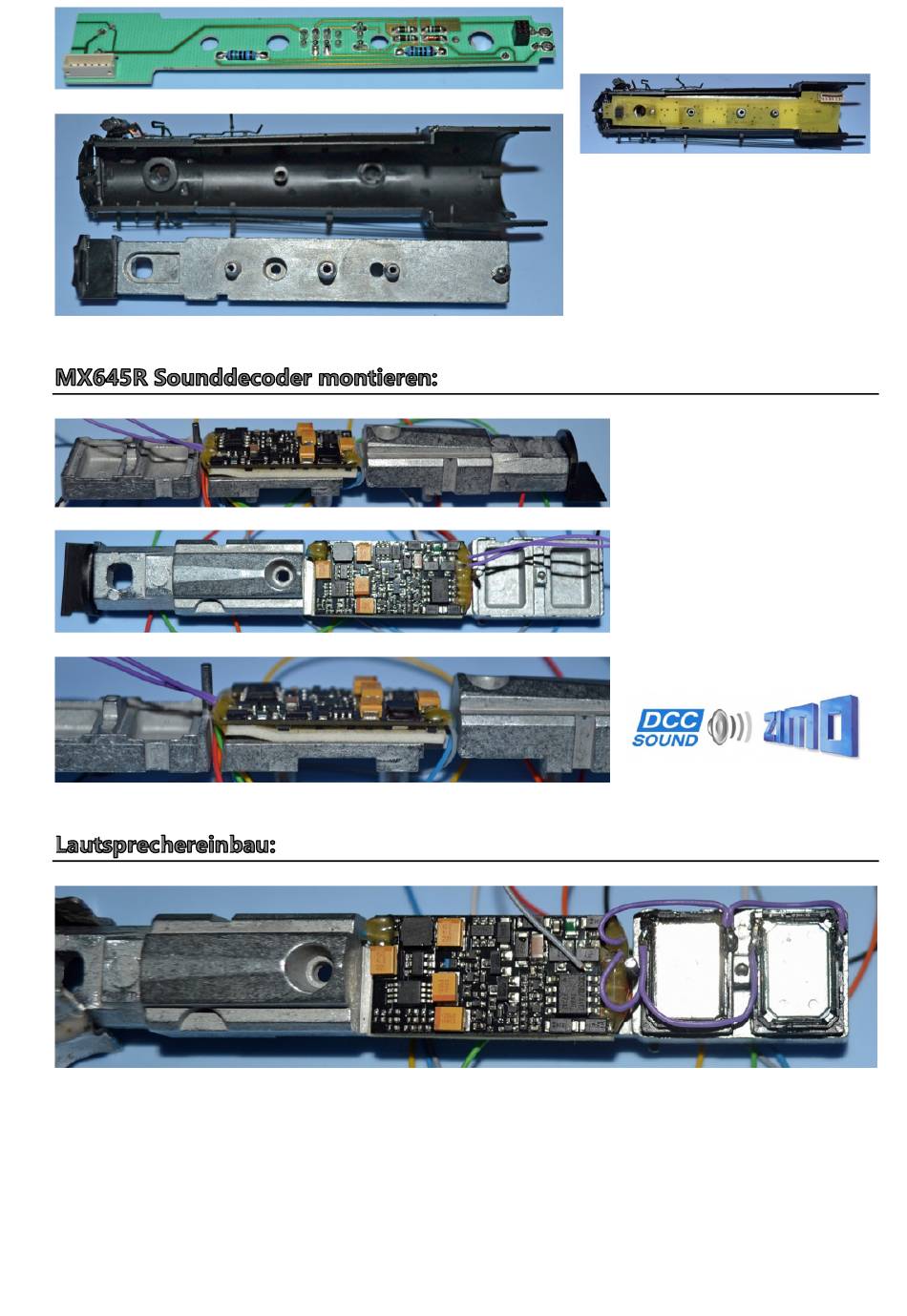

Die Kesselplatine 115166 heraus-
nehmen und aufbewahren.
Brückenstecker 100644 von der
Schnittstelle abziehen.
GF-Schraube M2x5 mm 114966
lösen und ausdrehen.
Kesselgewicht 133812 rausnehmen
und für die Montage bereitlegen.
Revision: A-11. Januar 2018
ZIMO MX645R Sounddecoder
mit
einem
doppelseitig
klebenden Montageband in
die vorgesehene Freistellung
befestigen. Litzen sauber ver-
legen und die Litzenlötungen
mit einem 2K-Klebstoff wegen
Kurzschlussgefahr
mit dem Metallguss) und Los-
lösung sichern.
Montag, 08. Januar 2018
Seite 4 von 14
(Kontakt
