Bauteile:
1x ZIMO MX645R Sounddecoder, Fachhandel
Doppelseitig klebendes Montageband 12x1 mm, Baumarkt
Hans-Dieter Zeiss, Wislistrasse 1A, CH-9442 Berneck
famzeiss@swissonline.ch

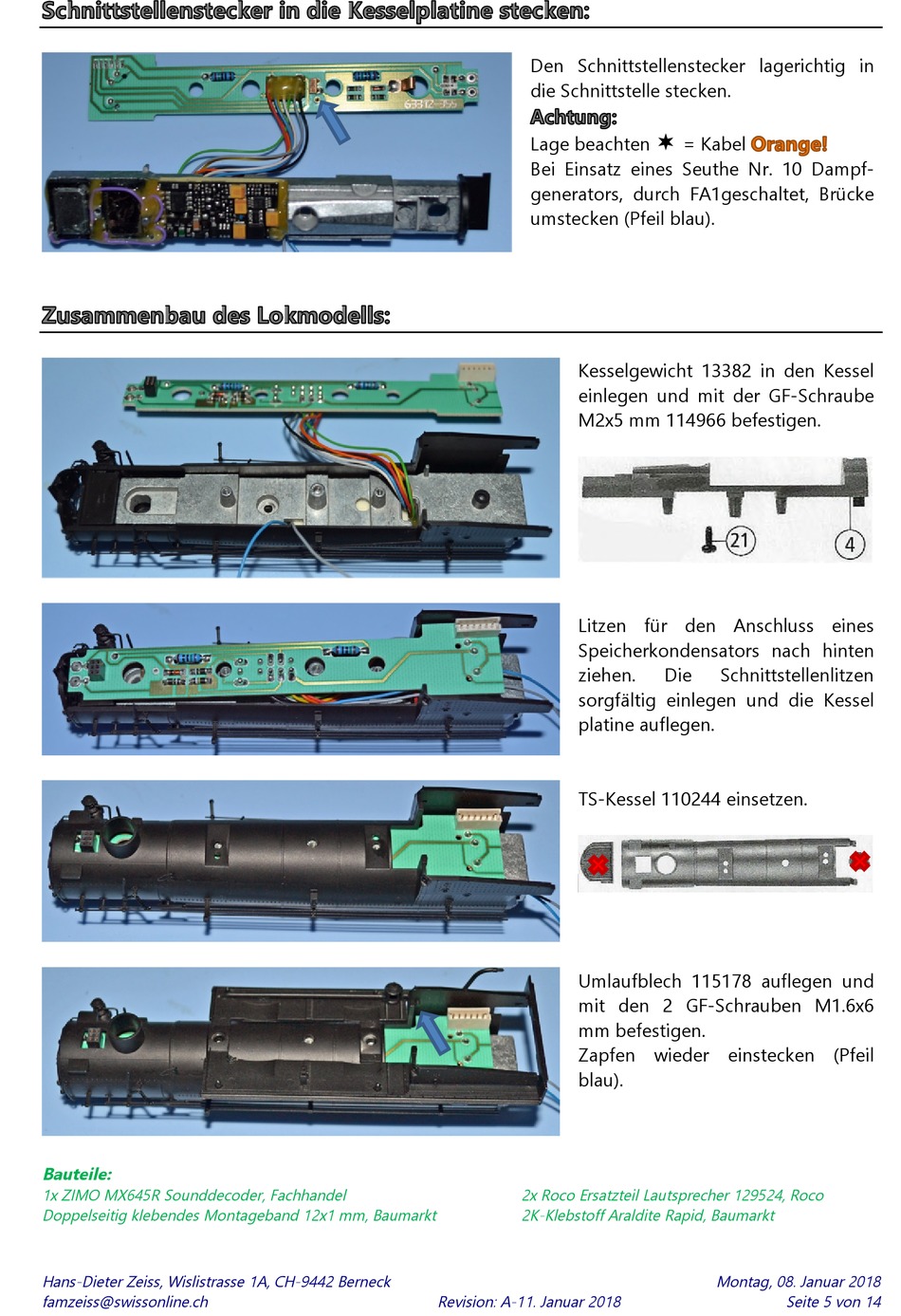

Den Schnittstellenstecker lagerichtig in
die Schnittstelle stecken.
Lage beachten
Bei Einsatz eines Seuthe Nr. 10 Dampf-
generators, durch FA1geschaltet, Brücke
umstecken (Pfeil blau).
Kesselgewicht 13382 in den Kessel
einlegen und mit der GF-Schraube
M2x5 mm 114966 befestigen.
Litzen für den Anschluss eines
Speicherkondensators nach hinten
ziehen.
sorgfältig einlegen und die Kessel
platine auflegen.
TS-Kessel 110244 einsetzen.
Umlaufblech 115178 auflegen und
mit den 2 GF-Schrauben M1.6x6
mm befestigen.
Zapfen wieder einstecken (Pfeil
blau).
2x Roco Ersatzteil Lautsprecher 129524, Roco
2K-Klebstoff Araldite Rapid, Baumarkt
Revision: A-11. Januar 2018
= Kabel
Die
Schnittstellenlitzen
Montag, 08. Januar 2018
Seite 5 von 14
