deutsch
4 Krallenanschlag
Der Krallenanschlag stützt während der Arbeit die
Motorsäge am Holz ab.
5 Sägekette
Die Sägekette schneidet das Holz.
6 Führungsschiene
Die Führungsschiene führt die Sägekette.
7 Kettenraddeckel
Der Kettenraddeckel deckt das Kettenrad ab und
befestigt die Führungsschiene an der Motorsäge.
8 Spannrad
Das Spannrad ermöglicht die Einstellung der
Kettenspannung.
9 Kettenfänger
Der Kettenfänger fängt eine abgeworfene oder
gerissene Sägekette auf.
10 Flügelmutter
Die Flügelmutter befestigt den Kettenraddeckel an der
Motorsäge.
11 Vorderer Handschutz
Der vordere Handschutz schützt die linke Hand vor
Kontakt mit der Sägekette, dient zum Einlegen der
Kettenbremse und löst bei einem Rückschlag die
Kettenbremse automatisch aus.
12 Sperrhebel
Der Sperrhebel hält den Akku im Akku-Schacht.
13 Akku-Schacht
Der Akku-Schacht nimmt den Akku auf.
14 Bedienungsgriff
Der Bedienungsgriff dient zum Bedienen, Halten und
Führen der Motorsäge.
15 Kettenschutz
Der Kettenschutz schützt vor Kontakt mit der Sägekette.
16 Griffrohr
Das Griffrohr dient zum Halten, Führen und Tragen der
Motorsäge.
4
17 Öltank-Verschluss
Der Öltank-Verschluss verschließt den Öltank.
18 Sperrknopf
Der Sperrknopf entsperrt den Schalthebel.
19 Schalthebel
Der Schalthebel schaltet die Motorsäge ein und aus.
20 Akku
Der Akku versorgt die Motorsäge mit Energie.
21 LEDs
Die LEDs zeigen den Ladezustand des Akkus und
Störungen an.
22 Drucktaste
Die Drucktaste aktiviert die LEDs am Akku.
# Leistungsschild mit Maschinennummer
3.2

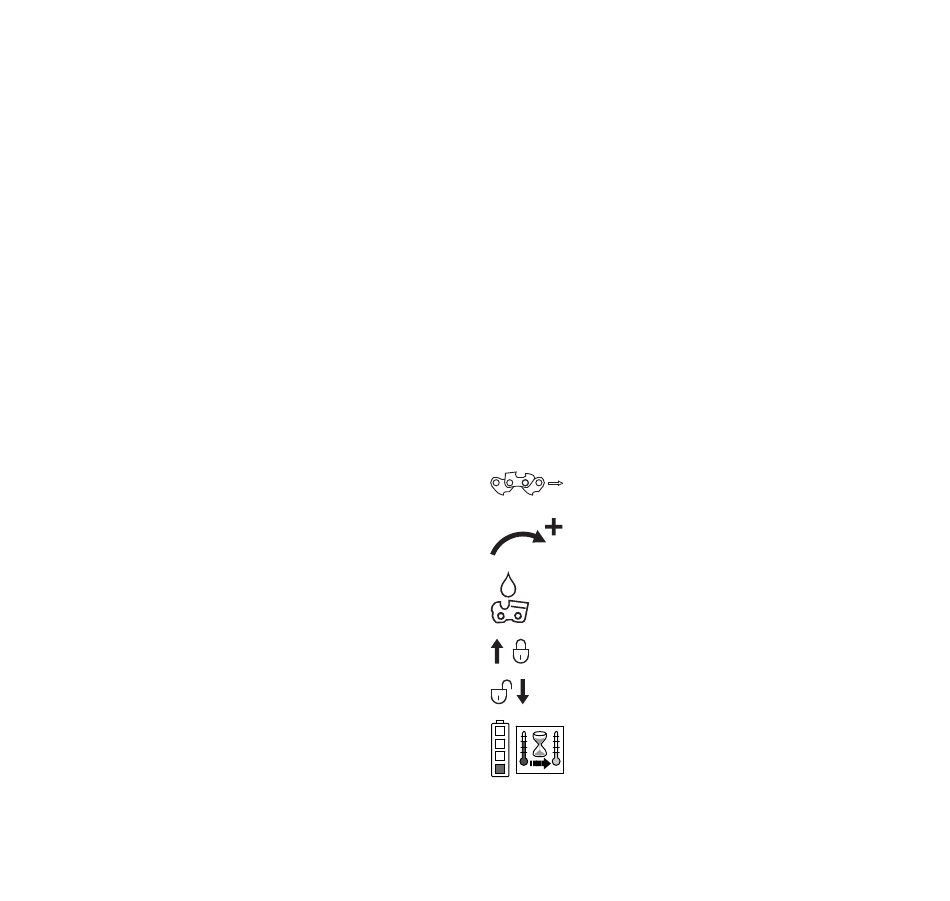

Symbole

Die Symbole können auf der Motorsäge und dem Akku sein
und bedeuten Folgendes:
Dieses Symbol gibt die Laufrichtung der
Sägekette an.
In diese Richtung drehen um die Sägekette zu
spannen.
Dieses Symbol kennzeichnet den Öltank für
Sägeketten-Haftöl.
In diese Richtung wird die Kettenbremse eingelegt.
In diese Richtung wird die Kettenbremse gelöst.
1 LED leuchtet rot. Der Akku ist zu warm oder zu
kalt.
3 Übersicht
