6 Assemblage de la tronçonneuse
2 3

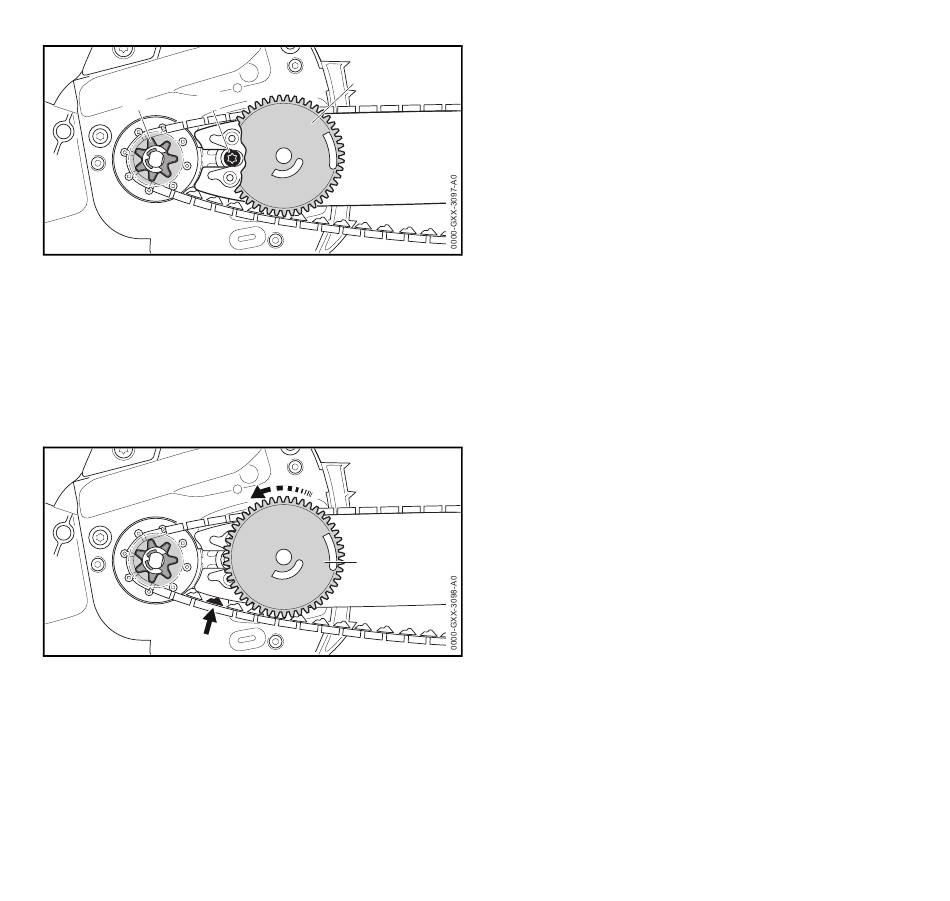

► Poser le guide-chaîne avec la rondelle dentée de tension
et la chaîne sur la tronçonneuse de telle sorte que les
conditions suivantes soient remplies :
– La rondelle dentée de tension (4) est orientée en
direction de l'utilisateur.
– Les maillons d'entraînement de la chaîne sont en prise
sur les dents du pignon (2).
– La tête de la vis (3) se trouve dans le trou oblong du
guide-chaîne (6).
► Desserrer le frein de chaîne.
► Tourner la rondelle dentée de tension (4) dans le sens
inverse des aiguilles d'une montre jusqu'à ce qu'elle
s'applique contre le guide-chaîne. Amener en même
temps les maillons d'entraînement de la chaîne dans la
rainure du guide-chaîne.
Le guide-chaîne et la chaîne s'appliquent contre la
tronçonneuse.
0458-701-9621-A
► Appliquer le couvercle de pignon contre la tronçonneuse
de telle sorte qu'il affleure avec la tronçonneuse.
4
► Si le couvercle de pignon n'affleure pas avec la
tronçonneuse : faire tourner la roue dentée de tension et
appliquer à nouveau le couvercle de pignon.
Les dents de la roue dentée de tension viennent en prise
6
dans les dents de la rondelle dentée de tension.
► Tourner l'écrou à ailette dans le sens des aiguilles d'une
montre jusqu'à ce que le couvercle de pignon soit
fermement fixé sur la tronçonneuse.
► Rabattre l'ailette de l'écrou à ailette.
6.1.2
► Arrêter la tronçonneuse, activer le frein de chaîne et sortir
la batterie.
► Relever l'ailette de l'écrou à ailette.
► Tourner l'écrou à ailette dans le sens inverse des aiguilles
d'une montre jusqu'à ce qu'il puisse être enlevé du
couvercle de pignon.
► Enlever le couvercle de pignon.
► Tourner la rondelle dentée de tension à fond dans le sens
des aiguilles d'une montre.
La chaîne est détendue.
► Enlever le guide-chaîne et la chaîne.
► Dévisser la vis de la rondelle dentée de tension.
► Enlever la rondelle dentée de tension.
4
6.2 Tension de la chaîne
Au cours du travail, la chaîne se dilate ou se rétrécit. La
tension de la chaîne varie. Au cours du travail, il faut
régulièrement contrôler la tension de la chaîne et retendre la
chaîne si nécessaire.
► Arrêter la tronçonneuse, activer le frein de chaîne et sortir
la batterie.
Démontage du guide-chaîne et de la chaîne
