Schaltplan Für Direktstart 230 V Δ / 400 V Y - GEA pluscom HGX12P/30-4 CO2 Montageanleitung

5.3 Schaltplan für Direktstart 230 V ∆ / 400 V Y


D
GB
F
E
  

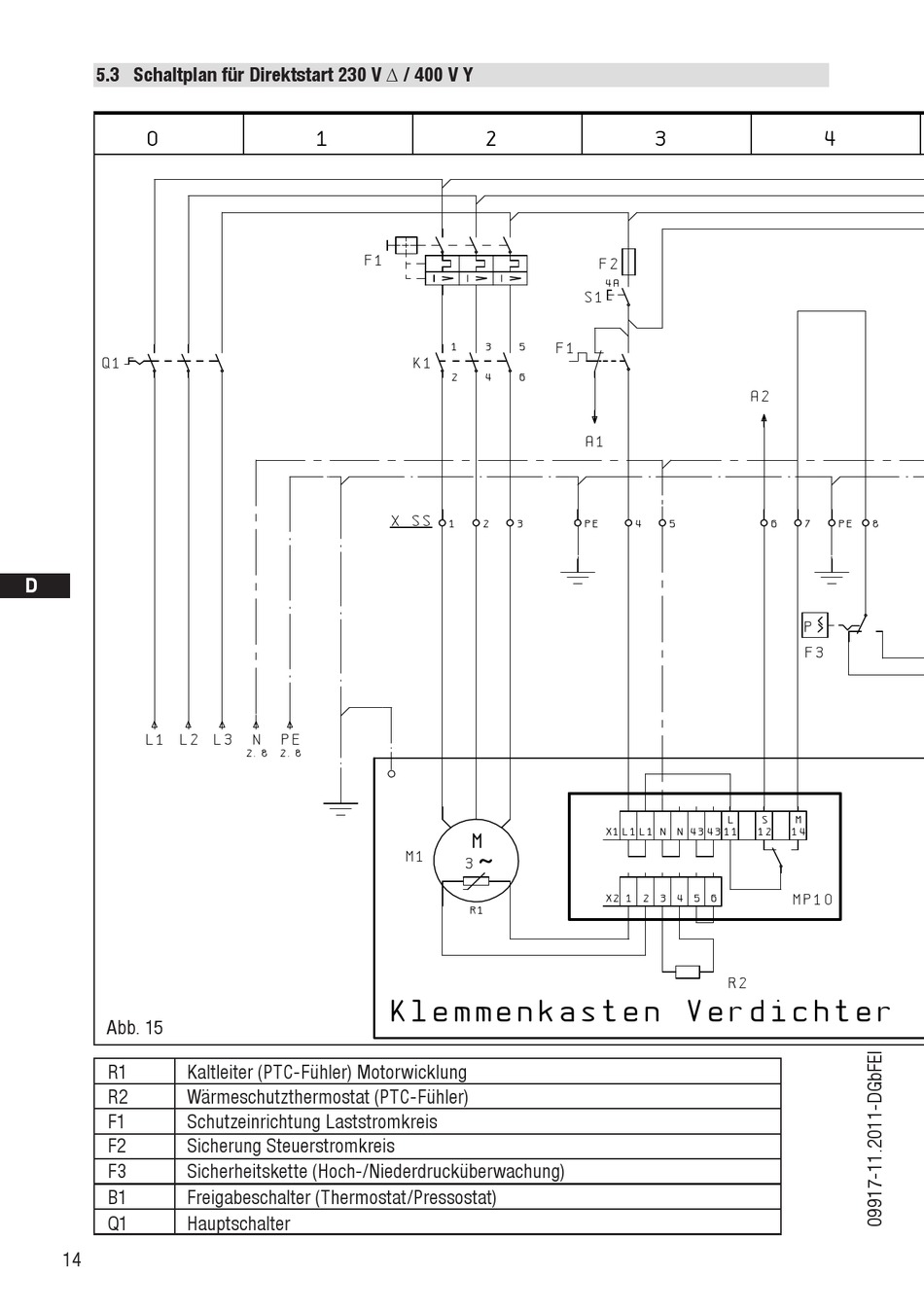

Abb. 15
R1 Kaltleiter (PTC-Fühler) Motorwicklung
R2 Wärmeschutzthermostat (PTC-Fühler)
F1 Schutzeinrichtung Laststromkreis
F2 Sicherung Steuerstromkreis
F3 Sicherheitskette (Hoch-/Niederdrucküberwachung)
B1 Freigabeschalter (Thermostat/Pressostat)
Q1 Hauptschalter
