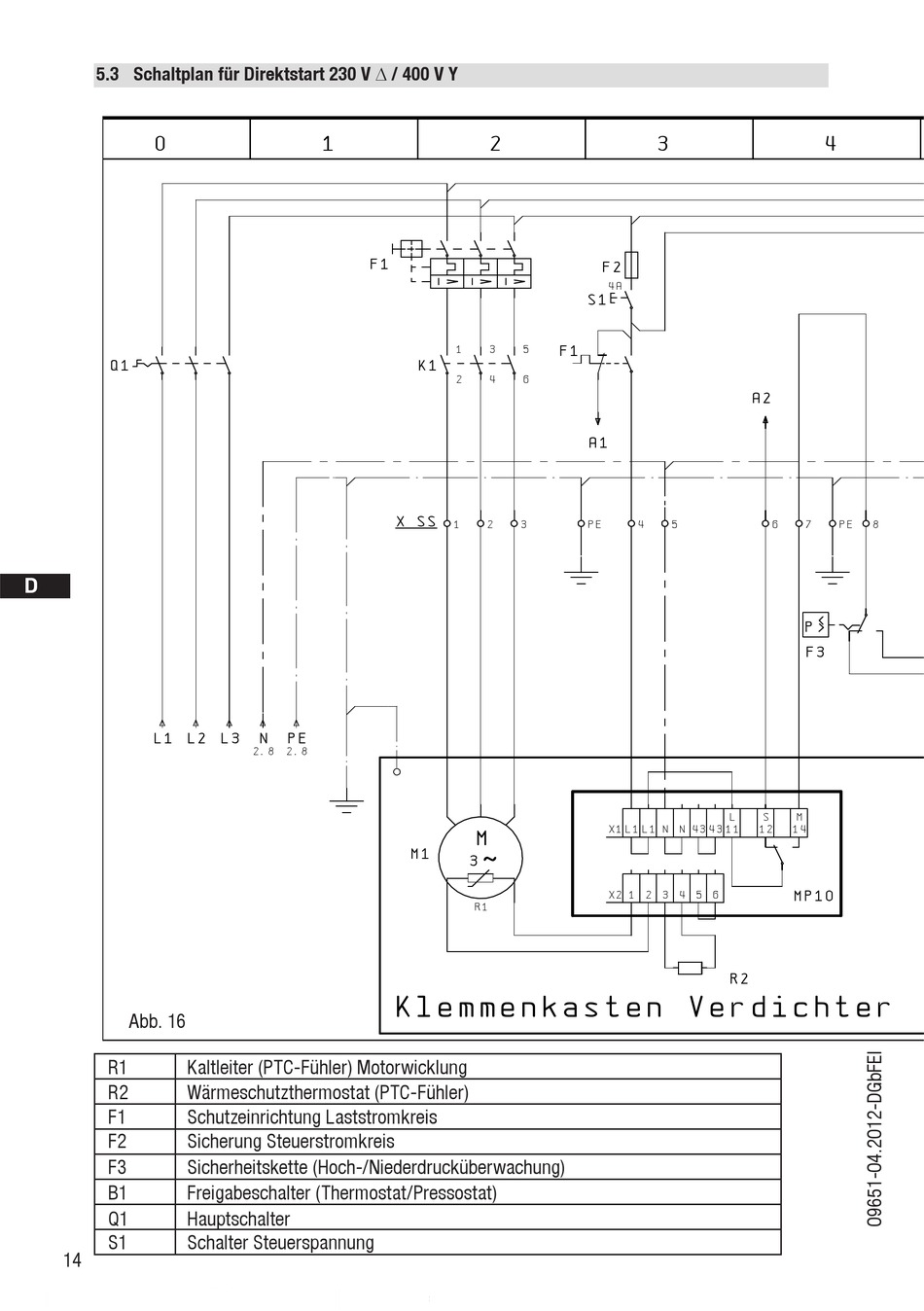

5.3 Schaltplan für Direktstart 230 V ∆ / 400 V Y
D
GB
F
E
Abb. 16
R1
Kaltleiter (PTC-Fühler) Motorwicklung
R2
Wärmeschutzthermostat (PTC-Fühler)
F1
Schutzeinrichtung Laststromkreis
F2
Sicherung Steuerstromkreis
F3
Sicherheitskette (Hoch-/Niederdrucküberwachung)
B1
Freigabeschalter (Thermostat/Pressostat)
Q1
Hauptschalter
S1
Schalter Steuerspannung
14
