4 | Montage Verdichter

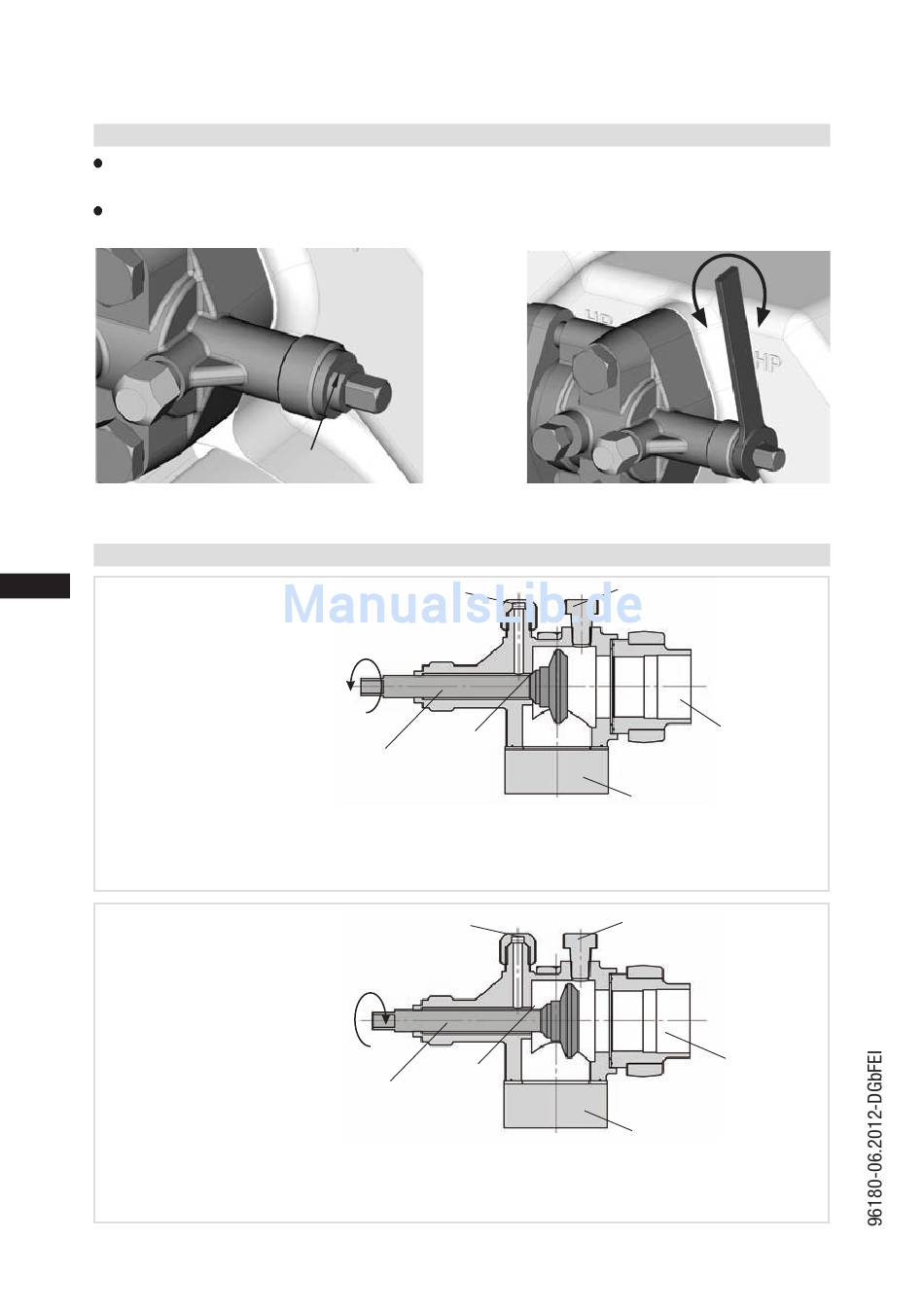

4.5 Bedienen der Absperrventile
Vor dem Öffnen oder Schließen des Absperrventils lösen Sie die Ventilspindelabdichtung um ca.
¼ Umdrehung entgegen dem Uhrzeigersinn.
Nach dem Betätigen des Absperrventils ziehen Sie die Ventilspindelabdichtung im Uhrzeigersinn
wieder an.
Abb. 10
4.6 Funktionsweise der absperrbaren Serviceanschlüsse
D
GB
F
E
Öffnen des Absperrventils:
Spindel: nach links (gegen den Uhrzeiger) bis zum Anschlag aufdrehen.
—> Absperrventil voll geöffnet / Service-Anschluss geschlossen.
Der nicht absperrbare Anschluss ist für Sicherheitseinrichtungen vorgesehen.
Öffnen des Serviceanschlusses
Spindel: 1/2 -1 Umdrehung nach rechts drehen.
—> Service-Anschluss geöffnet / Absperrventil geöffnet.
Der nicht absperrbare Anschluss ist für Sicherheitseinrichtungen vorgesehen.
12
Ventilspindelabdichtung
Serviceanschluss
geschlossen
Spindel
Serviceanschluss
geöffnet
Spindel
Abb. 11
Anschluss
gesperrt
Anschluss
offen
lösen
anziehen
Anschluss nicht
absperrbar
Rohranschluss
Abb. 12
Verdichter
Anschluss nicht
absperrbar
Rohranschluss
Abb. 13
Verdichter
