12
Hardware-Informationen
Schnittstellen
Tabelle 11 RS-232C-Belegungstabelle
Pin
1
2
3
4
5
6
7
8
9

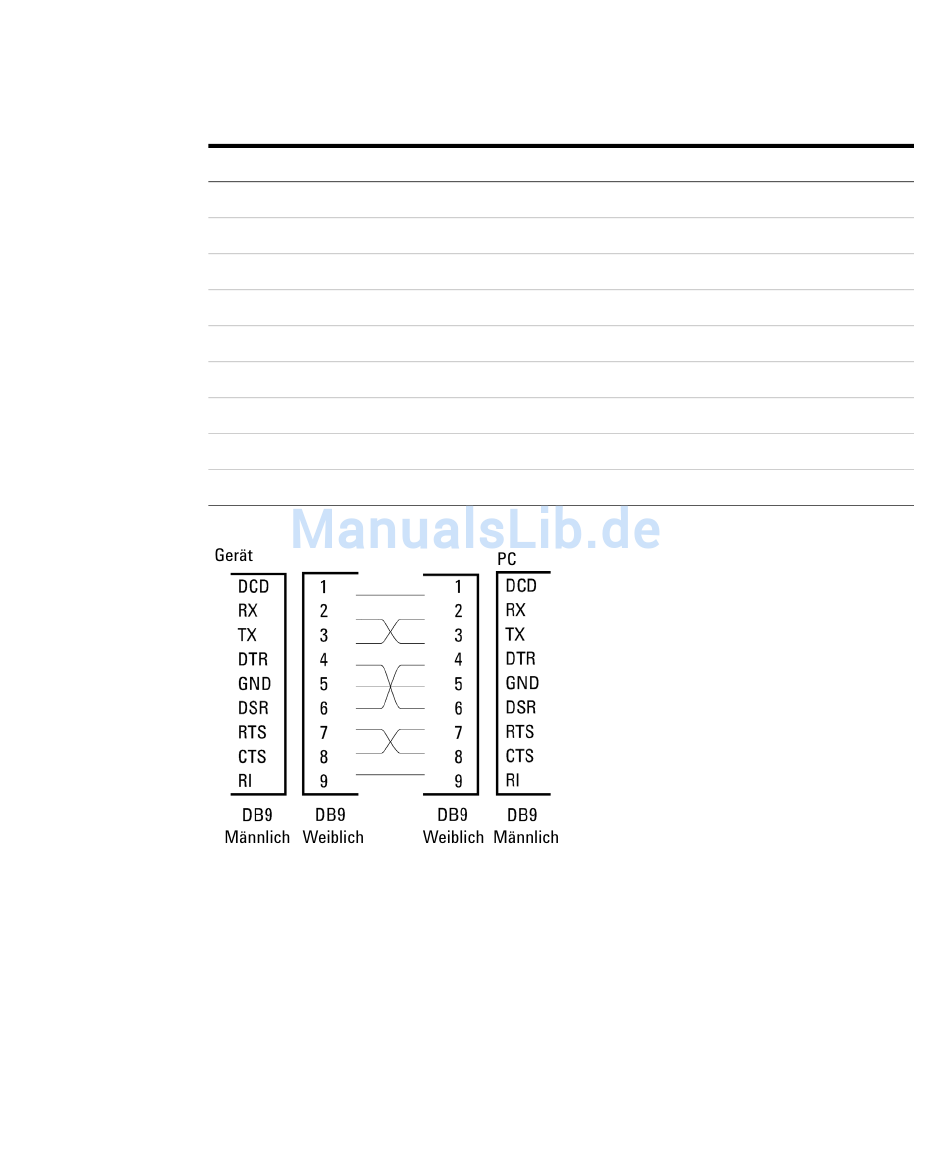

Abbildung 35 RS-232 Kabel
Analogsignalausgabe
Die Analogsignalausgabe kann an eine Aufzeichnungsvorrichtung geleitet wer-
den. Einzelheiten dazu finden Sie in der Beschreibung der Hauptplatine des
Moduls.
186
Richtung Funktion
Ein DCD
Ein RxD
Aus TxD
Aus DTR
Masse
Ein DSR
Aus RTS
Ein CTS
Ein RI
