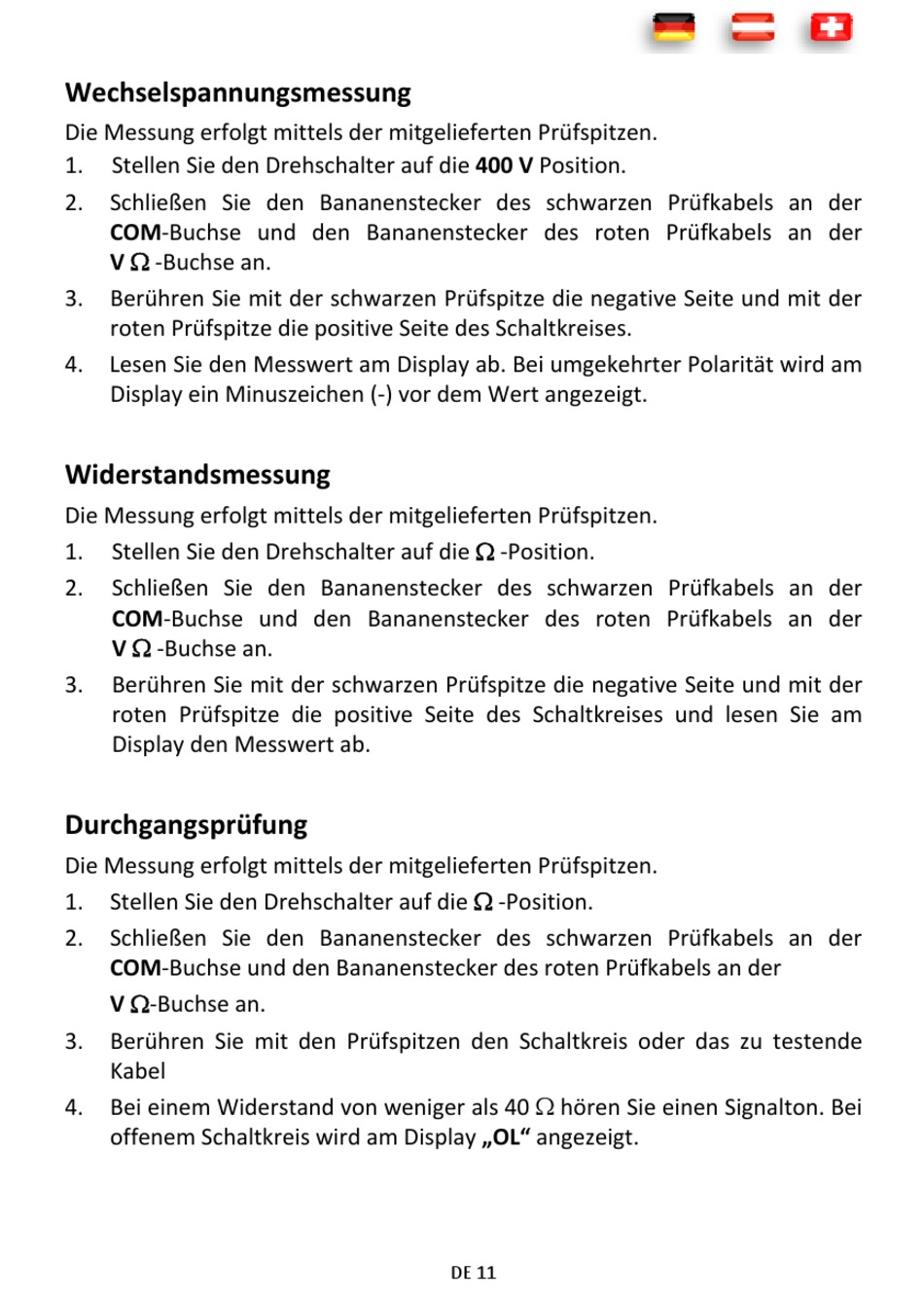

Wechselspannungsmessung; Widerstandsmessung; Durchgangsprüfung - PANCONTROL PAN Bedienungsanleitung

Wechselspannungsmessung
Die Messung erfolgt mittels der mitgelieferten Prüfspitzen.
1. Stellen Sie den Drehschalter auf die 400 V Position.
2. Schließen Sie den Bananenstecker des schwarzen Prüfkabels an der
COM‐Buchse und den Bananenstecker des roten Prüfkabels an der
V  ‐Buchse an.
3. Berühren Sie mit der schwarzen Prüfspitze die negative Seite und mit der
roten Prüfspitze die positive Seite des Schaltkreises.
4. Lesen Sie den Messwert am Display ab. Bei umgekehrter Polarität wird am
Display ein Minuszeichen (‐) vor dem Wert angezeigt.
Widerstandsmessung
Die Messung erfolgt mittels der mitgelieferten Prüfspitzen.
1. Stellen Sie den Drehschalter auf die  ‐Position.
2. Schließen Sie den Bananenstecker des schwarzen Prüfkabels an der
COM‐Buchse und den Bananenstecker des roten Prüfkabels an der
V  ‐Buchse an.
3. Berühren Sie mit der schwarzen Prüfspitze die negative Seite und mit der
roten Prüfspitze die positive Seite des Schaltkreises und lesen Sie am
Display den Messwert ab.
Durchgangsprüfung
Die Messung erfolgt mittels der mitgelieferten Prüfspitzen.
1. Stellen Sie den Drehschalter auf die  ‐Position.
2. Schließen Sie den Bananenstecker des schwarzen Prüfkabels an der
COM‐Buchse und den Bananenstecker des roten Prüfkabels an der
V ‐Buchse an.
3. Berühren Sie mit den Prüfspitzen den Schaltkreis oder das zu testende
Kabel
4. Bei einem Widerstand von weniger als 40  hören Sie einen Signalton. Bei
offenem Schaltkreis wird am Display „OL" angezeigt.
DE 11
