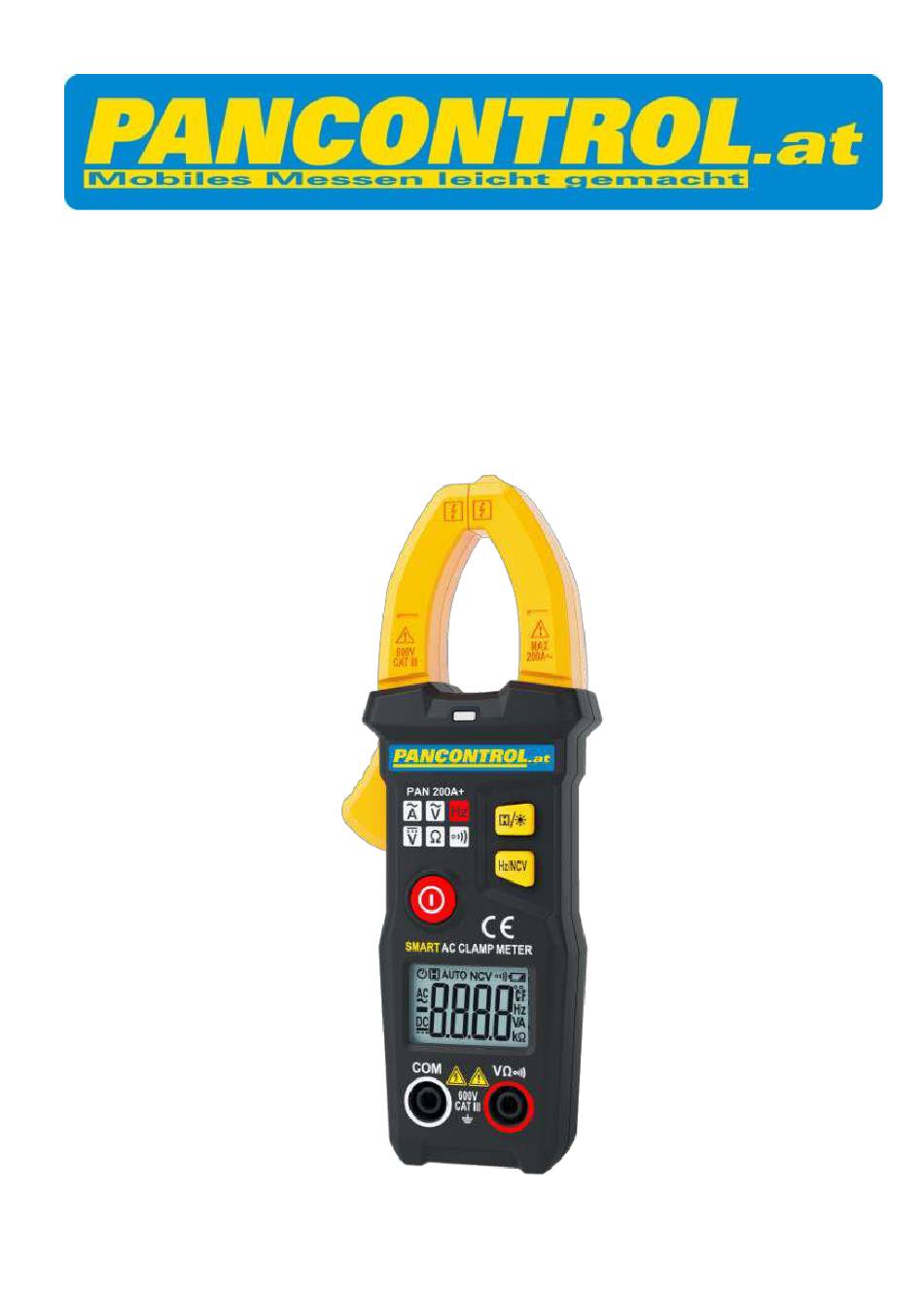

- Seite 1 Deutsch MA N UA L PAN 200A+...
- Seite 2 Deutsch Bedienungsanleitung PAN 200A+ Intelligente Digitalstromzange NHALT Einleitung ....................3 Lieferumfang ................... 3 Allgemeine Sicherheitshinweise ............. 4 Erläuterungen der Symbole am Gerät ............. 6 Bedienelemente und Anschlussbuchsen ..........7 Das Display und seine Symbole ............... 8 Technische Daten..................9 Bedienung ..................... 11 Instandhaltung ..................
- Seite 3 Deutsch 1. Einleitung Vielen Dank, dass Sie sich für ein PANCONTROL Gerät entschieden haben. Die Marke PANCONTROL steht seit 1986 für praktische, innovative und professionelle Messgeräte. Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät und sind überzeugt, dass es Ihnen viele Jahre gute Dienste leisten wird.
- Seite 4 Deutsch 3. Allgemeine Sicherheitshinweise Um eine sichere Benutzung des Gerätes zu gewährleisten, befolgen Sie bitte alle Sicherheits- und Bedienungshinweise in dieser Anleitung. • Stellen Sie vor der Verwendung sicher, dass Prüfkabel und Gerät unbeschädigt sind und einwandfrei funktionieren. (z.B. an bekannten Spannungsquellen). •...
- Seite 5 Deutsch • Verwenden Sie das Gerät nicht in der Nähe starker Magnetfelder (z.B. Schweißtrafo), da diese die Anzeige verfälschen können. • Verwenden Sie das Gerät nicht im Freien, in feuchter Umgebung oder in Umgebungen, die starken Temperaturschwankungen ausgesetzt sind. • Verwenden Sie das Gerät keinesfalls in explosionsgefährdeter Umgebung. •...
- Seite 6 Deutsch 4. Erläuterungen der Symbole am Gerät Übereinstimmung mit der EU-Niederspannungsrichtlinie (EN- 61010) Gefahr! Beachten Sie die Hinweise der Bedienungsanleitung! Dieses Produkt darf am Ende seiner Lebensdauer nicht in den normalen Haushaltsabfall entsorgt werden, sondern muss an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.
- Seite 7 Deutsch 5. Bedienelemente und Anschlussbuchsen Messzangen Hebel zum Öffnen der Messzangen Anzeige Eingangsbuchsen 4.1 Multifunktionsbuchse 4.2 Gemeinsame Anschlussbuchse (COM) Funktionstasten 5.1 DATA HOLD (Anzeigewert halten) / Hintergrundbeleuchtung 5.2 Frequenzmessung / Kontaktloser Spannungsprüfer (NCV) Hauptschalter NCV - Sensor NCV - Anzeige...
- Seite 8 Deutsch 6. Das Display und seine Symbole Wechselspannung/-strom Gleichspannung Batterie schwach Betriebsanzeige / Automatische Abschaltung Durchgangsprüfung aktiv DATA HOLD (Anzeigewert halten) Widerstandsmessung Frequenzmessung Wechselstrommessung Gleichspannungsmessung / Wechselspannungsmessung Kontaktloser Spannungsprüfer (NCV) aktiv Überlastanzeige Bei diesem Gerät werden nicht alle, im Bild dargestellten Symbole, verwendet.
- Seite 9 Deutsch 7. Technische Daten Anzeige LCD mit Hintergrundbeleuchtung 3 3/4 Stellen (bis 5999) Überlastanzeige Polarität automatisch (Minuszeichen für negative Polarität) Messrate 3x / Sekunde(n) Kategorie CAT III 600 V (Einsatzbereich) max. Spannung gegen Erde 600 V Durchgangsprüfung Bei einem Widerstand von weniger als ca. 50 Ω...
- Seite 10 Deutsch Genauigkeit in % vom Funktion Bereich Auflösung angezeigten Wert 0,001 A Wechselstrom (A 60 A 0,01 A ±(2,5% + 8 digits) *) 40- 65 Hz min. 0,01 A 200 A 0,1 A Wechselspannung (V 600 V ±(0,8% + 5 digits) *) 0,1 V 45 - 65 Hz min.
- Seite 11 Deutsch 8. Bedienung Allgemeine Informationen • Beachten Sie unbedingt die Allgemeinen Sicherheitshinweise! • Schalten Sie das Messgerät stets aus (OFF), wenn Sie es nicht benutzen. • Um das Gerät ein- bzw. auszuschalten betätigen Sie den Hauptschalter (6) für ca. 2 Sekunden. Achtung! Messen Sie keine Spannungen, während auf dem Schaltkreis ein Motor ein- oder ausgeschaltet wird.
- Seite 12 Deutsch Hintergrundbeleuchtung Um die Hintergrundbeleuchtung ein- bzw. auszuschalten betätigen Sie zwei Sekunden lang die Taste (5.1). Automatische / manuelle Bereichswahl Wenn das Messgerät eingeschaltet wird, befindet es sich in der Betriebsart "Auto Ranging" (automatische Bereichswahl). Hierbei erkennt das Gerät selbsttätig den geeigneten Messbereich.
- Seite 13 Deutsch Wechselstrommessung und Frequenzmessung (Strom) Wechselstrommessungen erfolgen nur über die Zange. Gleichstrommessungen sind nicht möglich. Messen Sie immer nur an einer Ader bzw. einem Leiter. Das Einschließen von mehr als einem Leiter ergibt eine Differenzstrommessung (ähnlich dem Identifizieren von Leckströmen). Sind andere stromdurchflossene Leiter in der Nähe, könnten diese die Messung beeinflussen.
- Seite 14 Deutsch Kontaktloser Spannungsprüfer (NCV) Um die NCV-Funktion einzuschalten, betätigen Sie die NCV-Taste (5.2) für zwei Sekunden. Am Display erscheint das NCV-Symbol. Halten Sie die Spitze des Messgerätes an eine Steckdose oder an ein Kabel und betätigen Sie die NCV-Taste. Beim Anliegen von gefährlicher Spannung (>90 V) ertönt ein Signalton und die LED-Anzeige leuchtet auf.
- Seite 15 Deutsch Widerstandsmessung Schließen Sie den Bananenstecker des schwarzen Prüfkabels an der COM- Buchse und den Bananenstecker des roten Prüfkabels an der Multifunktionsbuchse an. Berühren Sie mit den Prüfspitzen die Messpunkte. Wenn sich der Anzeigewert stabilisiert, lesen Sie das Display ab.
- Seite 16 Deutsch 9. Instandhaltung Reparaturen an diesem Gerät dürfen nur von qualifizierten Fachleuten ausgeführt werden. Bei Fehlfunktionen des Messgeräts prüfen Sie: - Funktion und Polarität der Batterie - Funktion der Sicherungen (falls vorhanden) - Ob die Prüfkabel vollständig bis zum Anschlag eingesteckt und in gutem Zustand sind.
- Seite 17 Für dieses Gerät gilt die gesetzliche Gewährleistung von 2 Jahren ab Kaufdatum (lt. Kaufbeleg). Informationen zur Reklamationsabwicklung finden Sie unter: www.pancontrol.at/complaints Bei Bedarf an Ersatzteilen sowie bei Fragen oder Problemen wenden Sie sich bitte an Ihren Fachhändler oder an: Änderungen in Folge der technischen Entwicklung, sowie Irrtum und Druckfehler vorbehalten.
