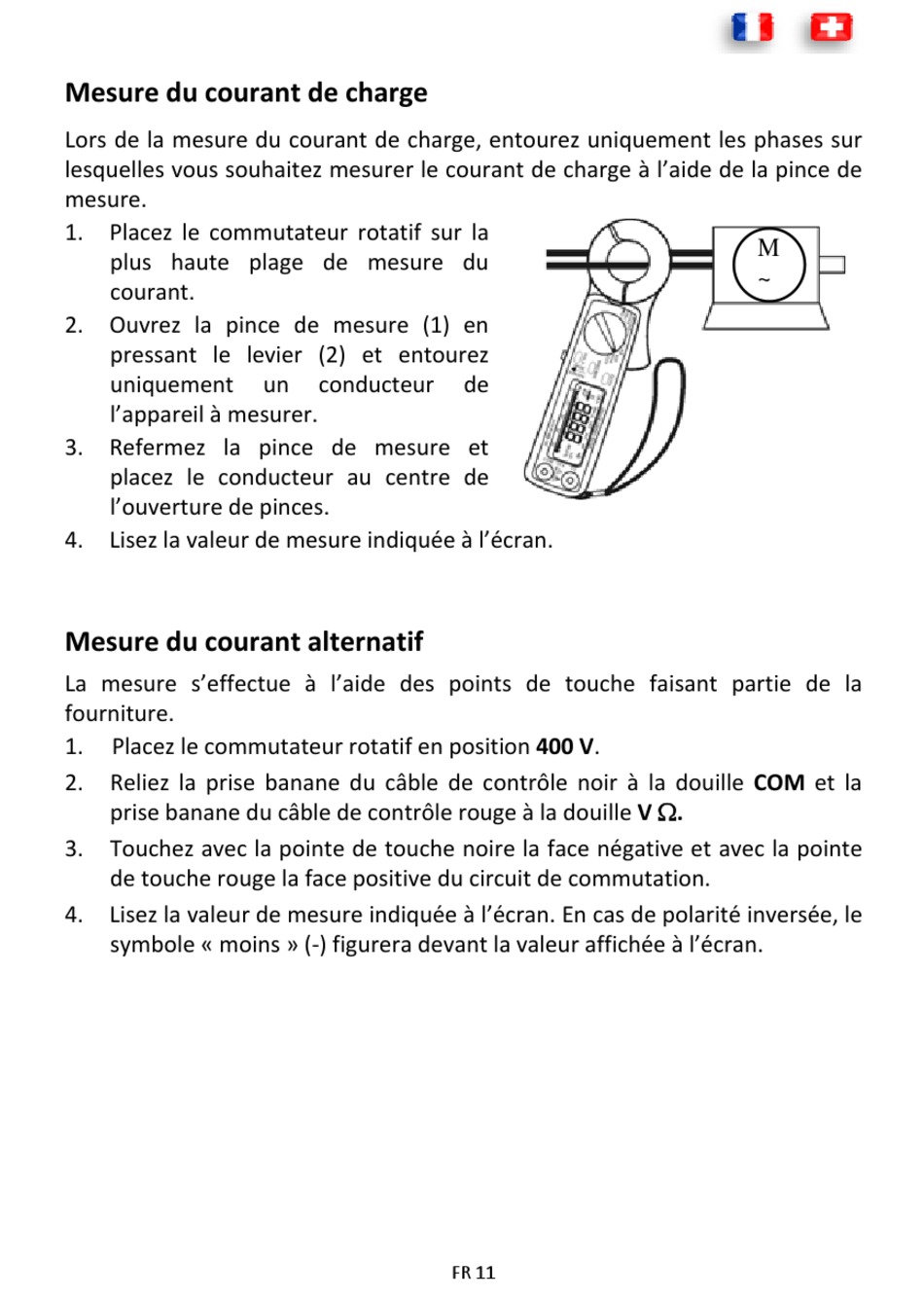

Mesure du courant de charge
Lors de la mesure du courant de charge, entourez uniquement les phases sur
lesquelles vous souhaitez mesurer le courant de charge à l'aide de la pince de
mesure.
1. Placez le commutateur rotatif sur la
plus haute plage de mesure du
courant.
2. Ouvrez la pince de mesure (1) en
pressant le levier (2) et entourez
uniquement un conducteur de
l'appareil à mesurer.
3. Refermez la pince de mesure et
placez le conducteur au centre de
l'ouverture de pinces.
4. Lisez la valeur de mesure indiquée à l'écran.
Mesure du courant alternatif
La mesure s'effectue à l'aide des points de touche faisant partie de la
fourniture.
1. Placez le commutateur rotatif en position 400 V.
2. Reliez la prise banane du câble de contrôle noir à la douille COM et la
prise banane du câble de contrôle rouge à la douille V .
3. Touchez avec la pointe de touche noire la face négative et avec la pointe
de touche rouge la face positive du circuit de commutation.
4. Lisez la valeur de mesure indiquée à l'écran. En cas de polarité inversée, le
symbole « moins » (‐) figurera devant la valeur affichée à l'écran.
FR 11
