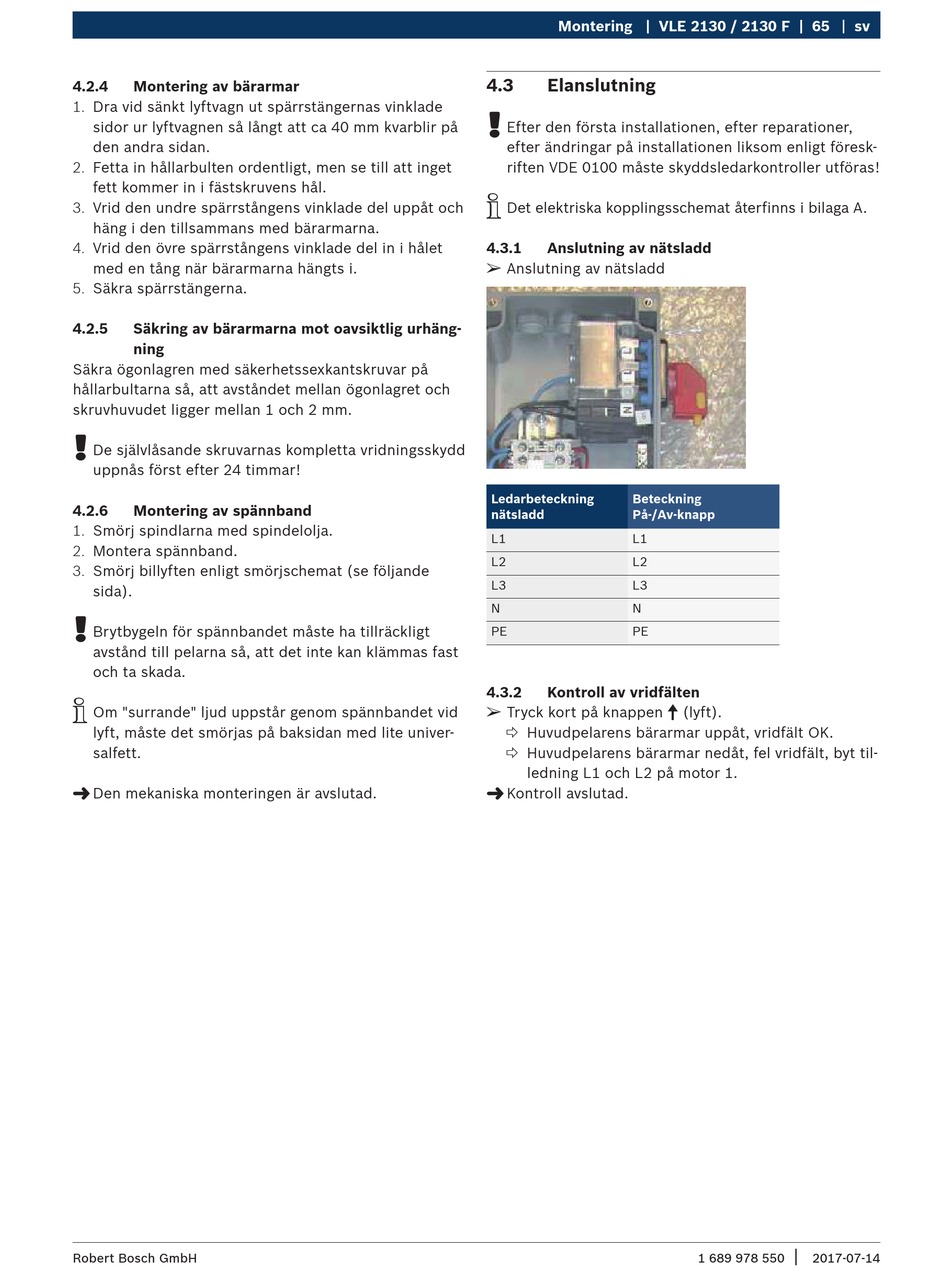

4.2.4 Montering av bärarmar
1. Dra vid sänkt lyftvagn ut spärrstängernas vinklade
sidor ur lyftvagnen så långt att ca 40 mm kvarblir på
den andra sidan.
2. Fetta in hållarbulten ordentligt, men se till att inget
fett kommer in i fästskruvens hål.
3. Vrid den undre spärrstångens vinklade del uppåt och
häng i den tillsammans med bärarmarna.
4. Vrid den övre spärrstångens vinklade del in i hålet
med en tång när bärarmarna hängts i.
5. Säkra spärrstängerna.
4.2.5 Säkring av bärarmarna mot oavsiktlig urhäng-
ning
Säkra ögonlagren med säkerhetssexkantskruvar på
hållarbultarna så, att avståndet mellan ögonlagret och
skruvhuvudet ligger mellan 1 och 2 mm.
!
De självlåsande skruvarnas kompletta vridningsskydd
uppnås först efter 24 timmar!
4.2.6 Montering av spännband
1. Smörj spindlarna med spindelolja.
2. Montera spännband.
3. Smörj billyften enligt smörjschemat (se följande
sida).
!
Brytbygeln för spännbandet måste ha tillräckligt
avstånd till pelarna så, att det inte kan klämmas fast
och ta skada.
i
Om "surrande" ljud uppstår genom spännbandet vid
lyft, måste det smörjas på baksidan med lite univer-
salfett.
"
Den mekaniska monteringen är avslutad.
Robert Bosch GmbH
Montering | VLE 2130 / 2130 F | 65
4.3 Elanslutning
!
Efter den första installationen, efter reparationer,
efter ändringar på installationen liksom enligt föresk-
riften VDE 0100 måste skyddsledarkontroller utföras!
i
Det elektriska kopplingsschemat återfinns i bilaga A.
4.3.1 Anslutning av nätsladd
¶
Anslutning av nätsladd
Ledarbeteckning Beteckning
nätsladd På-/Av-knapp
L1 L1
L2 L2
L3 L3
N N
PE PE
4.3.2 Kontroll av vridfälten
¶
Tryck kort på knappen o (lyft).
 Huvudpelarens bärarmar uppåt, vridfält OK.
 Huvudpelarens bärarmar nedåt, fel vridfält, byt til-
ledning L1 och L2 på motor 1.
"
Kontroll avslutad.
