Netz- und kleinspannungsversorgte Stromkreise kombiniert anschließen

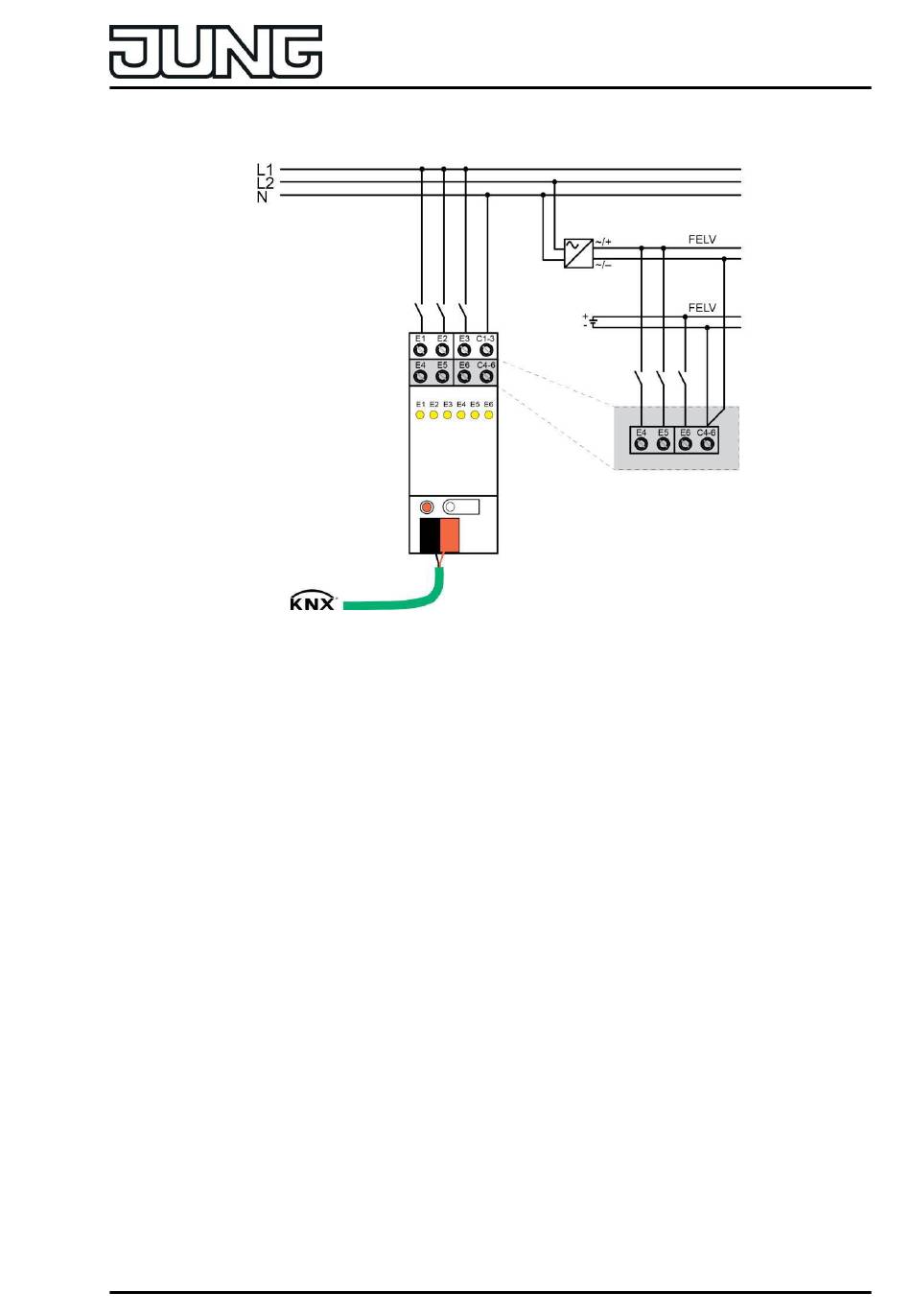

Bild 4: Gemeinsamer Anschluss von Netz- und Kleinspannungs-Stromkreisen
Voraussetzung: An den Eingängen sollen netz- und kleinspannungsversorgte Stromkreise
angeschlossen werden.
Stromkreise gemäß Anschlussbeispiel (Bild 4) anschließen.
o
i Bei kombiniertem Betrieb: Momentanwerte der Eingangsspannungen untereinander
beachten. Nennspannung nicht überschreiten.
Abdeckkappe anbringen / entfernen
Zum Schutz des Busanschlusses vor gefährlichen Spannungen im Anschlussbereich kann zur
sicheren Trennung eine Abdeckkappe aufgesteckt werden.
Das Montieren der Kappe erfolgt bei aufgesteckter Busklemme und angeschlossener, nach
hinten geführter Busleitung.
o
Abdeckkappe anbringen: Die Abdeckkappe wird über die Busklemme geschoben, bis sie
spürbar einrastet (Bild 5).
o
Abdeckkappe entfernen: Die Abdeckkappe wird entfernt, indem sie seitlich leicht
eingedrückt und nach vorne abgezogen wird (Bild 5).
Art.-Nr. 2116REG
Montage, elektrischer Anschluss und Bedienung
Seite 8 von 98
