2.2 Geräteaufbau
Der Binäreingang 6fach ist ein Reiheneinbaugerät. Das Gerät ist für den Einbau in einen
Kleinverteiler geeignet. Für den Einbau werden 2 freie Teilungseinheiten benötigt.
(1) Anschluss Eingänge
E1...E6: Signaleingänge
C1-3: Gemeinsames Bezugspotential für Eingänge E1...E3
C4-6: Gemeinsames Bezugspotential für Eingänge E4...E6
(2) Status-LED Eingänge, gelb
Ein: Spannung für Signalpegel "1" liegt an.
Aus: Spannung für Signalpegel "0" liegt an.
(3) Programmier-LED, rot
(4) Programmier-Taste
(5) Anschluss KNX
Art.-Nr. 2116REG
Montage, elektrischer Anschluss und Bedienung

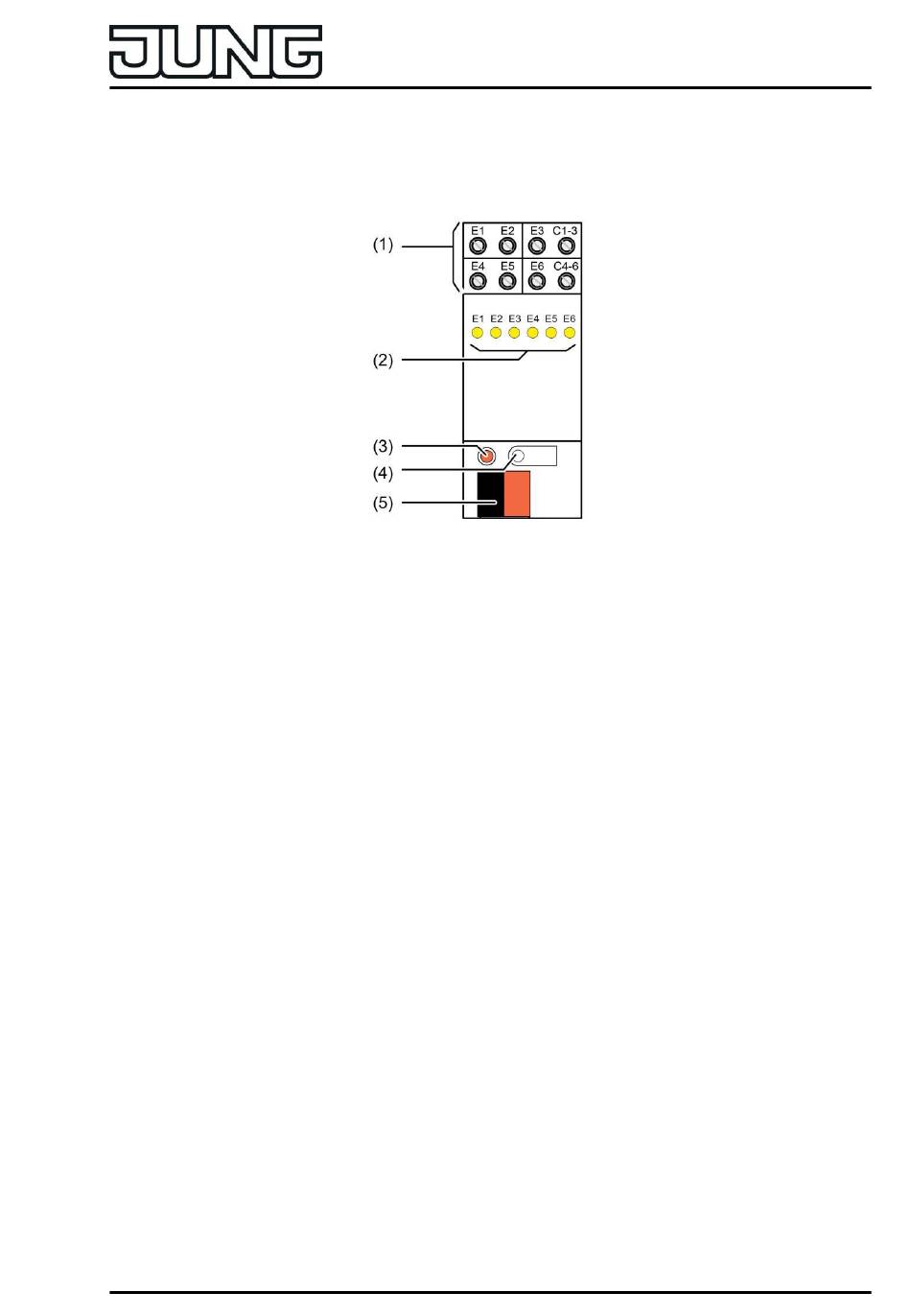

Bild 1: Geräteaufbau Binäreingang 6fach 10...230 V
