4.2.4.3.5 Funktion "Impulszähler"
Für jeden Eingang, dessen Funktion auf "Impulszähler" eingestellt ist, zeigt die ETS bis zu 16
Kommunikationsobjekte an. Die Datenformate der Objekte sind teilweise abhängig von der
eingestellten Funktionsweise des Impulszählers.
In der Funktion als Impulszähler kann der Eingang die Anzahl von Impulsen am Eingang eines
Kanals zählen.
Sobald ein Eingang auf die Funktion "Impulszähler" eingestellt ist, stellt dieser Eingang zwei
Impulszähler zur Verfügung. Der Hauptzähler und der Zwischenzähler werden über die Impulse
am Eingang gleich angesteuert, zählen aber unabhängig voneinander. Beide Zähler werden auf
separaten Parameterseiten ("Ex - Hauptzähler" und "Ex - Zwischenzähler") unabhängig
voneinander konfiguriert.
T0 Mindestsignaldauer für "0"-Signal
T1 Mindestsignaldauer für "1"-Signal
Funktionsweise des Impulszählers
Folgende Grundeinstellungen zur Funktionsweise des Impulszählers sind auf der
Parameterseite "Ex - Funktionsweise" gemeinsam für Haupt- und Zwischenzähler zu
konfigurieren. Diese Grundeinstellungen können nicht zwischen Haupt- und Zwischenzähler
differenziert werden.
- Größe und Intervall des zählbaren Wertebereichs (Parameter "Funktionsweise")
- Signalauswertung im Gerät (Parameter "Zählen der Impulse am Eingang bei")
- Verhältnis der ausgegebenen Impulse des Impulsgebers zu den gezählten Impulsen im
Gerät (Parameter "Impulse am Eingang pro Zählimpuls")
- Faktor der Zählerstandsänderung pro Zählimpuls (Parameter "Zählerstandsänderung pro
Zählimpuls")
- Entprellzeit oder Mindestsignaldauer
- Umgang mit dem Zählerstand nach Busspannungswiederkehr oder ETS-Download
GrößeundIntervalldeszählbarenWertebereichs
Für jeden Eingang, dessen Funktion auf "Impulszähler" eingestellt ist, zeigt die ETS bis zu 16
Kommunikationsobjekte an. Die Datenformate sind teilweise abhängig von der eingestellten
Funktionsweise des Impulszählers. Der Parameter "Funktionsweise" auf der Parameterseite "Ex
- Funktionsweise" (x = 1...6) definiert den Wertebereich des Impulszählers auf eine der
Art.-Nr. 2116REG

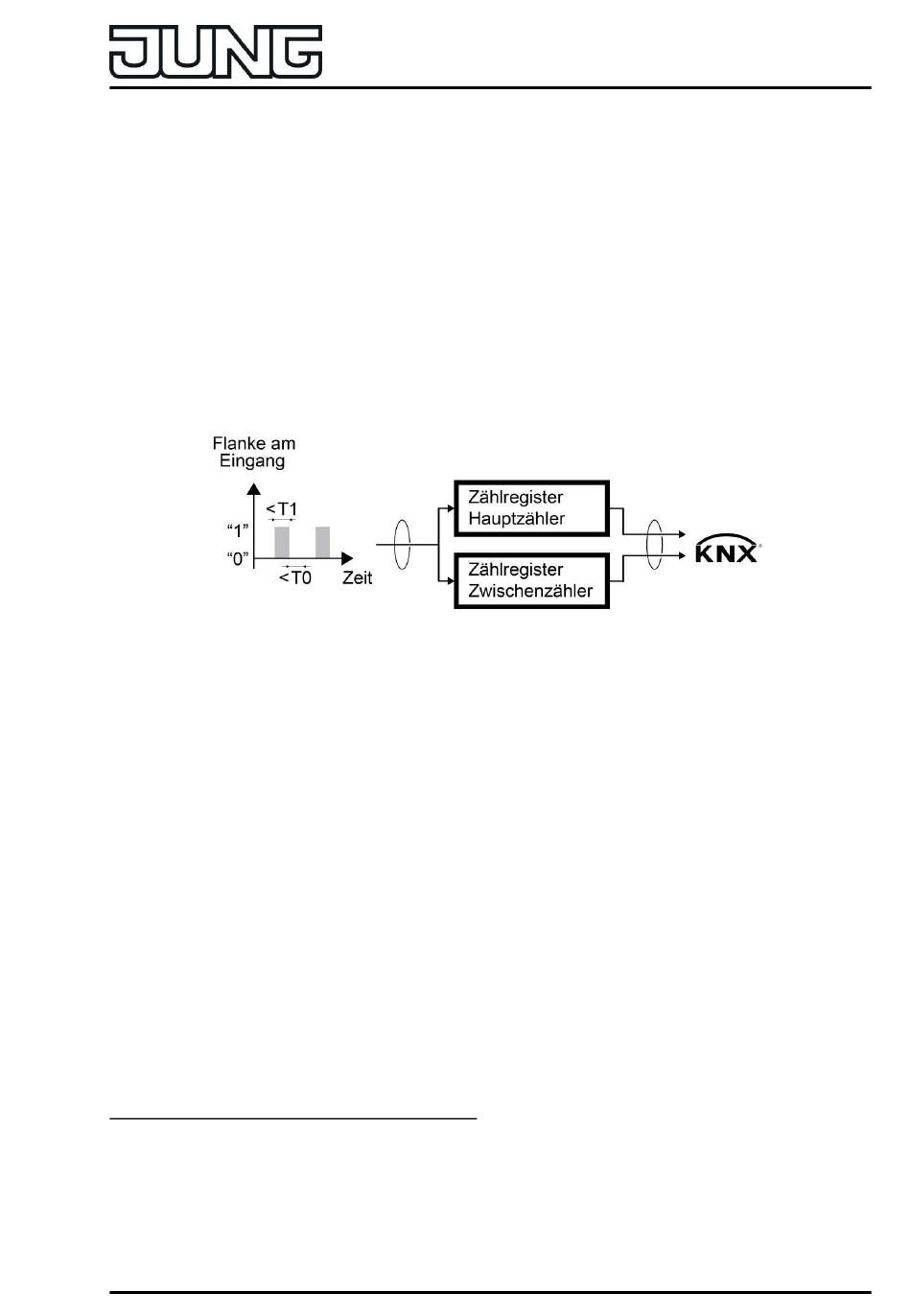

Bild 12: Funktionsschema des Impulszählers
