Stand: Apr-09 310944
Bedienungsanleitung

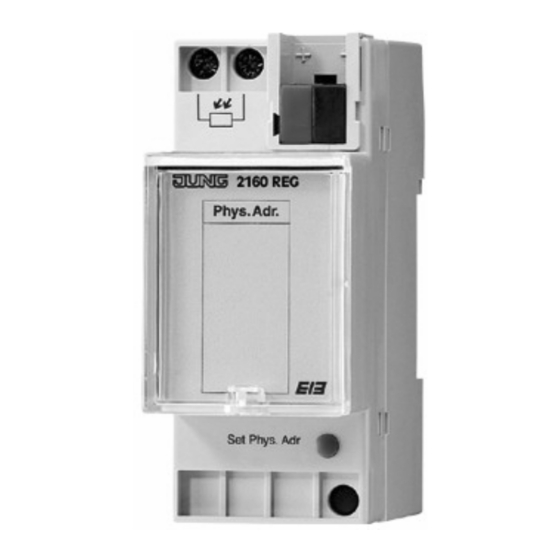

Helligkeitssensor 3fach mit Lichtfänger
1. Verwendung
Der Helligkeitssensor 2160 REG ist für die mehrstufige
Beleuchtungssteuerung geeignet und darf nur in trockenen Räumen
verwendet werden.
Der Lichtfänger darf auch im Außenbereich angebracht sein.
2. Funktion
Der Helligkeitssensor 2160 REG steuert EIB Aktoren in Abhängigkeit von
der Umgebungshelligkeit. Die Umgebungshelligkeit wird über ein separat
angebrachten Lichtfänger (Photowiderstand) an den Helligkeitssensor
übermittelt.
Das Gerät besitzt 3 Schaltkanäle, die unabhängig voneinander mit der
ETS2 Software parametriert werden können.
Einstellbar sind für jeden Kanal:
•
Schaltschwelle
•
Schaltschwelle bei "dunkler als Schwelle"
•
Schaltschwelle bei "heller als Schaltschwelle"
Für 3 Kanäle gemeinsam kann mit der ETS2 parametriert werden:
•
Verzögerungszeit
•
Hysterese
3. Gefahrenhinweis
Arbeiten am Europäischen Installationsbus EIB dürfen nur durch
eine geschulte Elektrofachkraft durchgeführt werden. Die nationalen
Vorschriften und die jeweils gültigen Sicherheitsbestimmungen sind
zu beachten.
Für die fachgerechte Verlegung der Busleitungen und die
Inbetriebnahme der EIB - Geräte, sind die Vorschriften und Hinweise
entsprechend dem Handbuch des ZVEI/ZVEH für die
Gebäudesystemtechnik zu beachten!
Eingriffe und Veränderungen am Gerät führen zum Erlöschen des
Garantieanspruches.
Helligkeitssensor
3fach
Art.-Nr.: 2160 REG
Werbung
Verwandte Anleitungen für Jung 2160REG
Inhaltszusammenfassung für Jung 2160REG
- Seite 1 Helligkeitssensor 3fach Art.-Nr.: 2160 REG Bedienungsanleitung Helligkeitssensor 3fach mit Lichtfänger 1. Verwendung Der Helligkeitssensor 2160 REG ist für die mehrstufige Beleuchtungssteuerung geeignet und darf nur in trockenen Räumen verwendet werden. Der Lichtfänger darf auch im Außenbereich angebracht sein. 2. Funktion Der Helligkeitssensor 2160 REG steuert EIB Aktoren in Abhängigkeit von der Umgebungshelligkeit.
- Seite 2 Helligkeitssensor 3fach Art.-Nr.: 2160 REG 4. Montage Anschließen des Lichtfängers Der Anschluss erfolgt durch eine getrennt geführte Starkstromleitung. Beachten Sie bei der Auswahl des Montageortes: - vermeiden Sie Beschattung des Lichtfängers Soll eine Außenbeleuchtung gesteuert werden: - Lichtfänger nach Osten ausrichten. Soll eine Raumbeleuchtung gesteuert werden: - Lichtfänger nach Norden ausrichten.
- Seite 3 6. Gewährleistung Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Bitte schicken Sie das Gerät portofrei mit einer Fehlerbeschreibung an unsere zentrale Kundendienststelle: ALBRECHT JUNG GMBH & CO. KG Service-Center Kupferstr. 17-19 D-44532 Lünen Service-Line: 0 23 55 . 80 65 51 Telefax: 0 23 55 .
