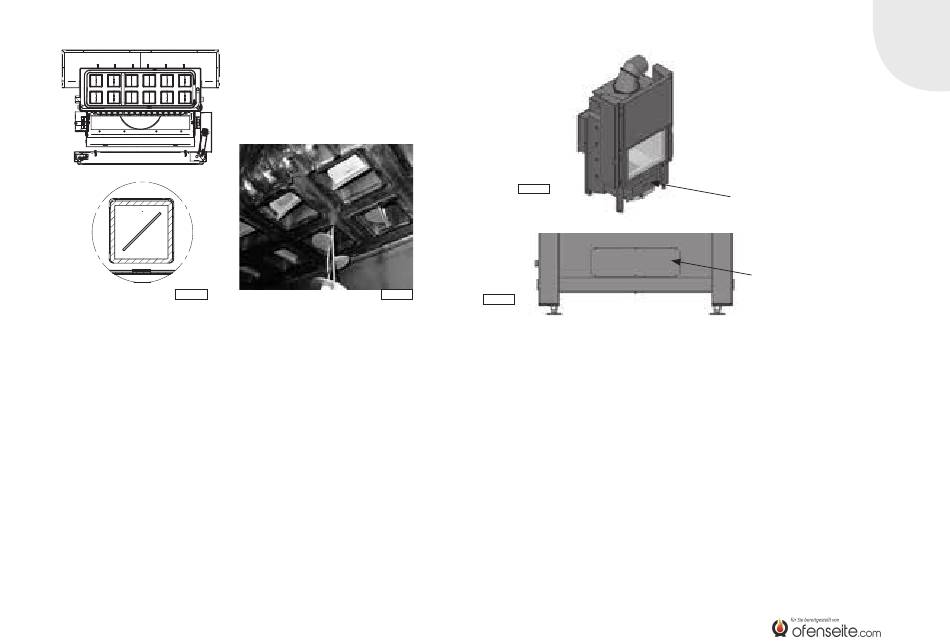

2.13 UMBAU ASCHELADE BEIM VARIA FD/
FDh/1VX /1VXh H O
2
Der Varia FD/FDh/1VX/1VXh H O wird standardmäßig mit einer Aschelade
2
(Abb. 6a) auf der Vorder- oder Rückseite ausgeliefert. Es gibt die Möglich-
keit die Aschelade auf der gegenüberliegenden Seite anzubringen, sofern
die notwendige Öffnung / Klappe in der bauseitigen Verkleidung nicht
gewünscht ist, kann der herkömmliche Aschetopf im Brennraum eingesetzt
werden. Die Öffnung der Aschelade ist dann mit einem Bilddeckel zu ver-
schließen. Für beide Varianten sind folgende Umbaumaßnahmen notwendig.
Aschelade wechseln:
1. Demontieren den Blinddeckel mit Dichtung. Hierfür sind 6 Schrauben zu
lösen (Abb. 6b).
2. Entnehmen Sie die Aschelade (Abb. 6a) und setzen diese auf der gegen-
überliegenden Seite ein.
Abb. 6a
Abb. 5b
Abb. 6b
3. Der Blinddeckel mit Dichtung ist auf der gegenüberliegenden Seite mit 6
Schrauben zu montieren (Abb. 6b).
Aschetopf:
Bitte bestellen Sie den Artikel Bilddeckel, Dichtung und Aschetopf groß.
1. Entnehmen Sie die Aschelade (Abb. 6a).
2. Montieren Sie den Bilddeckel mit Dichtung und 6 Schrauben auf der
entsprechenden Seite (Abb. 6b).
3. Setzen Sie den Aschetopf unter der Roste im Brennraum ein.
D 31
D
Aschelade
Blinddeckel
