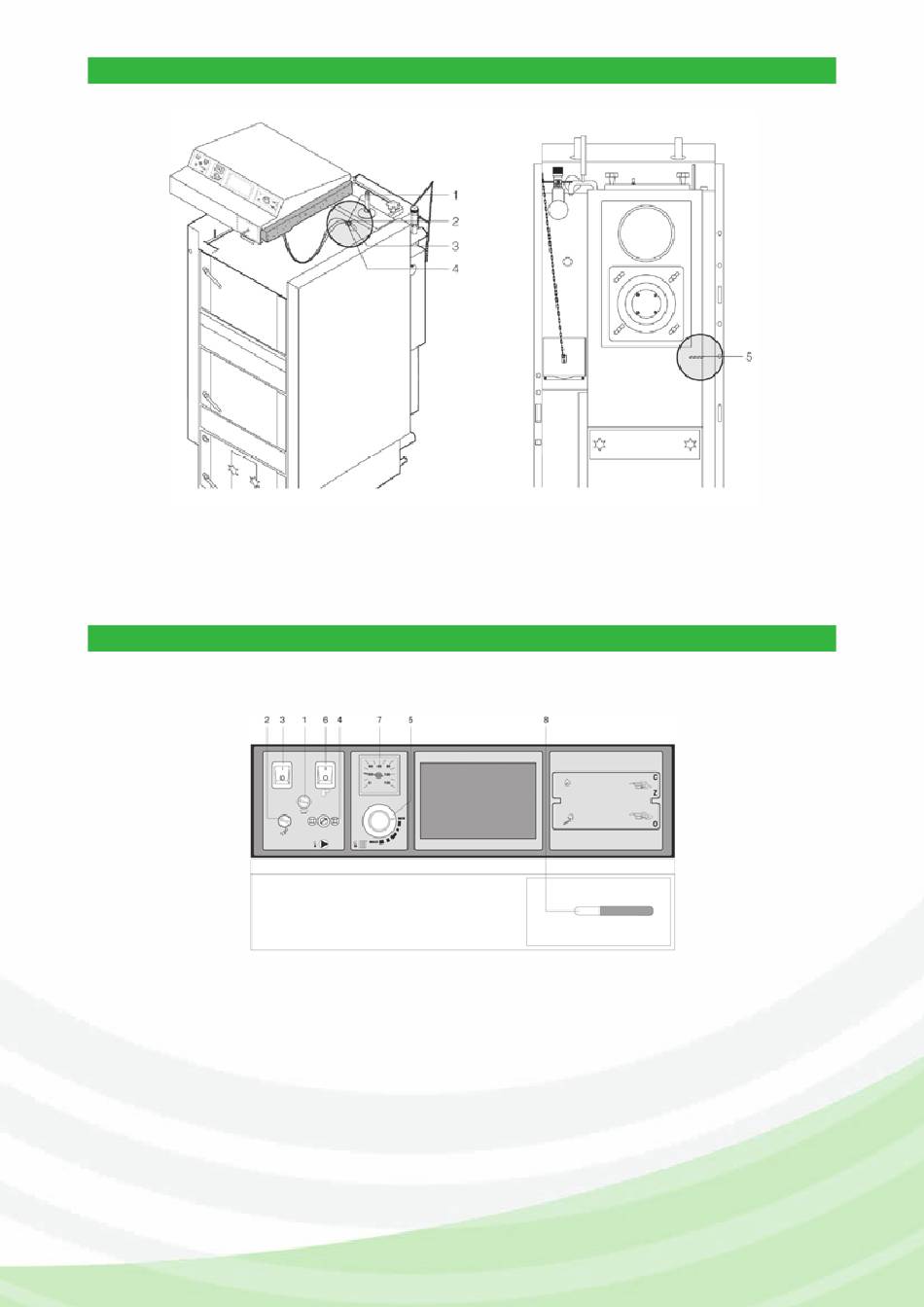

ANORDNUNG DER FÜHLER
1
Kugel Kesselthermometer
2
Kugel Kesselthermostat
3
Kugel Sicherheitsthermostat
BEDIENUNGSBLENDEN
ATMOSFuel BR 15 RF multi EO
Zeichenerklärung
1 Sicherung (6,3 AT)
2 Sicherheitsthermostat mit manueller Rücksetzung (110°C)
Abschaltung des Brenners bei Kesselüberhitzung.
Die Rücksetztaste ist durch Abschrauben der Schutzkappe
zugänglich.
3 Hauptschalter
O Aus
I Ein
4 Pumpenthermostat
Einschaltung der Pumpe, sobald die Kesseltemperatur den
eingestellten Wert erreicht (im Bereich 65÷75°C einstellen).
5 Kesselthermostat
Steuerung des Brenners in Abhängigkeit der erfassten
Kesseltemperatur (im Bereich 80÷90°C einstellen).
4
Kugel Pumpenthermostat
5
Kugel Abgasthermostat (nicht bei
BR 15 RF multi EO)
6 Brennerschalter
O Aus
I Ein
7 Kesselthermometer
Anzeige der Kesselwassertemperatur.
8 Bypass für Zündung und Rauchschutz
Bypass für Zündung und Rauchschutz GEÖFFNET (Hebel zum
Betreiber): Die Abgase werden direkt in die Abgasführung
geleitet.
Bypass für Zündung und Rauchschutz GESCHLOSSEN (Hebel
zum Kessel): Die Abgase werden zum Wärmetauscher und
dann in die Abgasführung geleitet.
11
