Erste Montageschritte
2.2
Erste Montageschritte
2.2.1 Erstmontage der Sensormodule
Die Kameras der Baureihe MOBOTIX M15 werden mit vor-
montiertem Gehäuse als M15 Core (Basismodul) ausge-
liefert. Die Sensormodule (bestehend aus Objektivträger,
Bildsensor und Objektiv) müssen separat erworben werden.
Die für die Sensormodule vorgesehenen Aufnahmen im
Frontelement sind bei Auslieferung mit Transportstopfen
versehen. Die Kamera muss im Betrieb immer mit
Sensormodulen oder Blindmodulen versehen werden,
damit das Frontelement verschlossen und die Kamera
gegen Eindringen von Fremdkörpern, Insekten und Wasser geschützt ist.
Die Sensormodule dürfen nur bei stromloser Kamera angeschlossen bzw. ausge-
tauscht werden. Stellen Sie vor dem Austausch von Sensormodulen sicher, dass die
Stromzufuhr der Kamera unterbrochen ist.
Achten Sie beim Montieren der Sensormodule darauf, dass die Sensorkabel und
das Patchkabel nicht beschädigt oder geknickt werden.
Ein oder zwei Sensormodule verwenden
Bei der M15 können Sie selbst entscheiden, ob Sie die Kamera mit einem oder mit zwei
Sensormodulen verwenden möchten. Auch ein Auf- oder Umrüsten des Systems ist jeder-
zeit möglich.

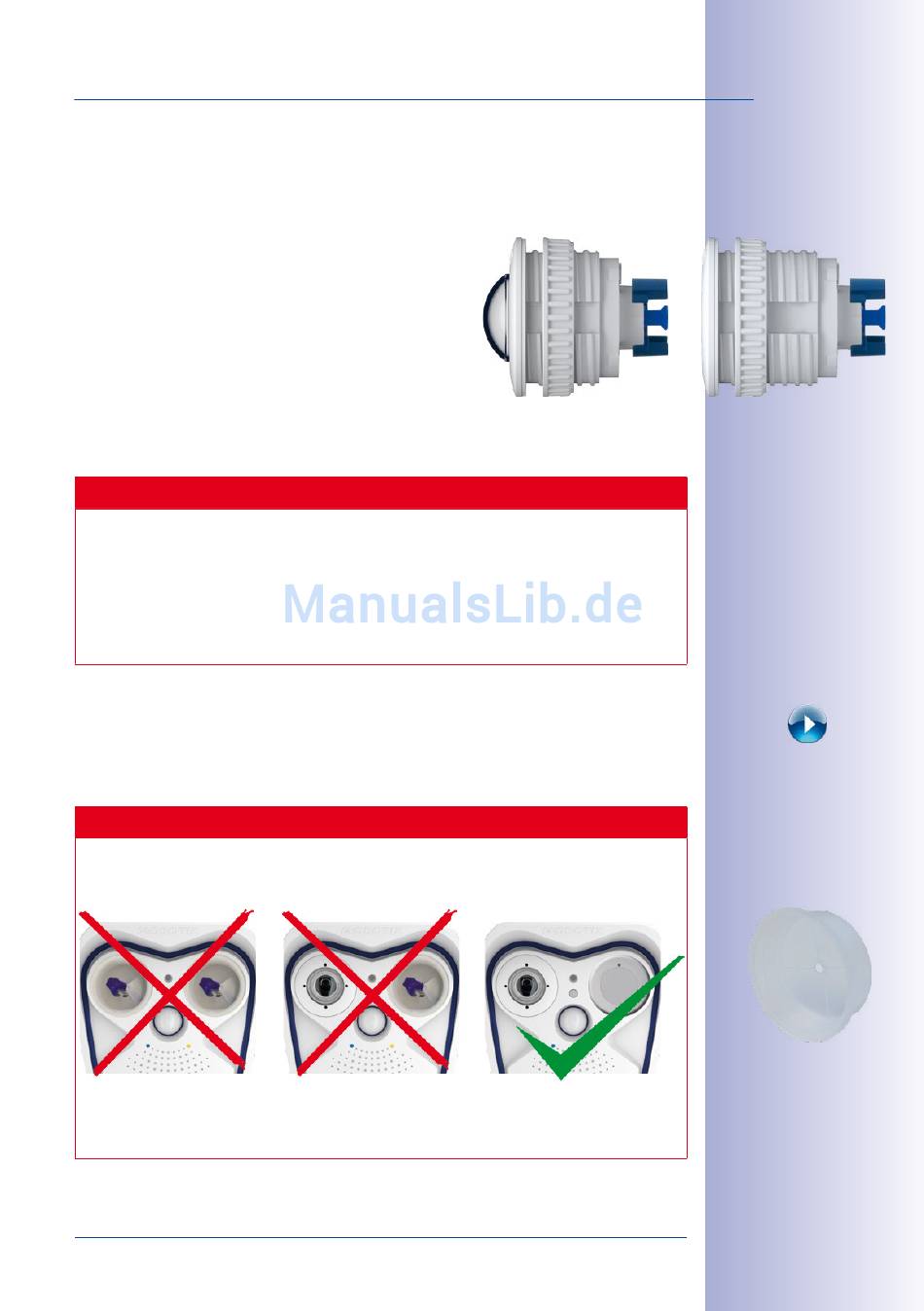

Die M15 darf mit angebrachten Transportstopfen keinesfalls in Betrieb genommen
werden, da sonst die Dichtigkeit der Kamera nicht gewährleistet ist:
M15 mit 2 Transportstopfen:
Keine Inbetriebnahme!
© MOBOTIX AG • Security-Vision-Systems • Made in Germany
www.mobotix.com • info@mobotix.com
Achtung
Achtung
M15 mit 1 Transportstopfen:
Keine Inbetriebnahme!
Sensormodul L12
M15 mit 1 Blindmodul:
Uneingeschränkte
Verwendung (IP66)
59
/144
Sensormodule L25, L38,
L51, L76, L160
MOBOTIX Tutorials:
http://www.mobotix.com/
ger_DE/Support/
Tutorials/
Transportstopfen
