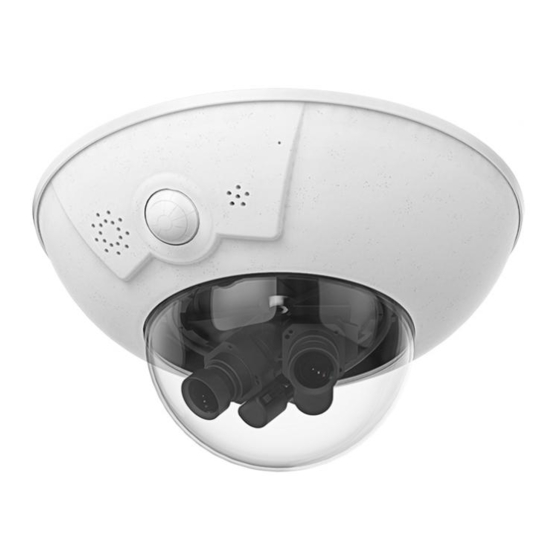

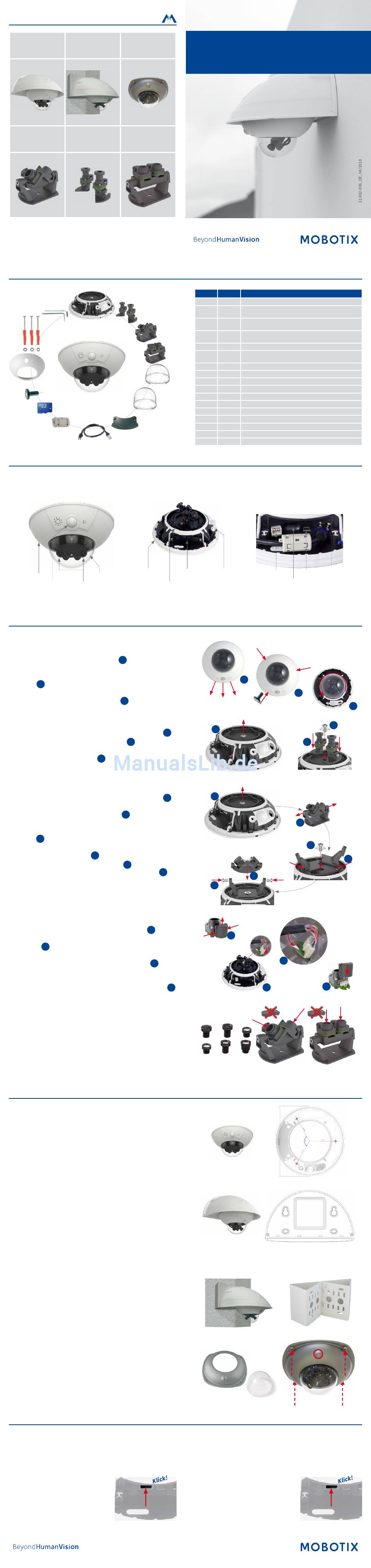

Mobotix Mx-D16-A: Mx-D16-B Schnellinstallation

Varianten/Zubehör
Mx-D16-A/B*
mit Eck- und Masthalter
mit Outdoor-Wandhalter
und Outdoor-Wandhalter
2 Bildsensoren auf Sensormodule
Sensorbrücke Pano (individuell auszurichten)
*Variante Mx-D16B unterstützt MOBOTIX MxBus-Module
Lieferumfang D16
1.15
1.14
1.13
1.12
1.11
1.10
1.9
1.8
1.7
1.6
Anschlüsse und Inbetriebnahme der D16
Weitere Informationen zur Montage und zum Anschluss der D16 finden Sie im D15-Kamerahandbuch (PDF verfügbar auf www.mobotix.com > Support >
Download Center > Dokumentation > Betriebsanleitungen).
Bitte beachten Sie das geänderte Verfahren zum Auswählen spezieller Startoptionen der Kamera (siehe «Startoptionen der D16» auf Seite 2). Die weitere
Inbetriebnahme der D16 erfolgt wie im D15-Kamerahandbuch in Kapitel 3, «Inbetriebnahme der Kamera», aufgeführt.
Gehäusering
LEDs/PIR Objektive
* Zur Unterdrückung elektromagnetischer Störungen befestigen Sie den beiliegenden Klappferrit (Pos. 1.7) direkt hinter dem RJ45-Stecker des Netzwerk-
Patchkabels der Kamera, siehe Abbildung.
D16 für Montage vorbereiten
Um die Montage der Kamera zu erleichtern, sollten Sie diese Arbeiten vor der eigentlichen Montage der Kamera durchführen.
Vorbereitende Arbeiten
Denken Sie daran, die Kamera bei Wandmontage so auszurichten, dass
die Kondenswasser-Abläufe nach unten zeigen
Nehmen Sie den Gehäusering ab, indem Sie das magnetische Spezial-
werkzeug wie gezeigt nacheinander in die drei Löcher des Gehäuserings
eindrücken . Heben Sie den Gehäusering dabei jeweils leicht an, um
2
ihn aus den Verankerungen zu lösen.
Schrauben Sie anschließend die Domkuppel ab
Einsetzen der separaten Sensormodule (1.2a)
Entfernen Sie die mittlere Halteschraube und die Unterlegscheibe
Setzen Sie die Sensormodule in die Führungen ein
Bringen Sie anschließend Halteschraube und Unterlegscheibe wieder an,
um die Sensormodule 1.2a zu fixieren
nicht zu fest, damit sich die Sensormodule hinterher noch ausrichten lassen.
Einsetzen der Sensorbrücke (1.2b/c)
Entfernen Sie die mittlere Halteschraube und die Unterlegscheibe
Demontieren Sie die Sensorbrücke, indem Sie die beiden Innensechs-
kantschrauben mit Unterlegscheiben entfernen
Pano gezeigt, analog für Sensorbrücke 1.2c Fix).
Setzen Sie die beiden Halter für die Sensorbrücke in die Führungen des
Sockels ein .
3
Schrauben Sie anschließend Halteschraube und Unterlegscheibe wieder
leicht ein, um die Halter zu fixieren
Setzen Sie die Sensorbrücke zwischen die Halter
beiden Innensechskantschrauben mit den Unterlegscheiben ein
Drehen Sie die seitlichen Halteschrauben nicht zu fest, damit sich die Sen-
sorbrücke hinterher noch ausrichten lässt.
Anschließen der Sensorkabel
Entfernen Sie die Schutzkappen der Bildsensor-Anschlüsse
Verbinden Sie die Sensorkabel der Kamera entsprechend der farbigen
Markierungen . Achten Sie dabei auf einen möglichst verdrehungsfreien
2
Verlauf der Sensorkabel.
Drücken Sie das Sensorkabel in die Aussparung auf der Platine
Sie dabei darauf, dass die einzelnen Adern nicht am Stecker abgeknickt
werden, sondern im Bogen verlaufen.
Drücken Sie die Schutzkappen wieder auf die Stecker, bis sie einrasten
Einschrauben der Objektive (nur bei Sensorbrücken)
Nehmen Sie die Schutzkappen der Objektivaufnahmen ab und schrauben
Sie die Objektive ein. Die Scharfstellung erfolgt nach Montage und Inbe-
triebnahme (siehe «Inbetriebnahme der D16»).
Montageoptionen der D16
Wand- und Deckenmontage ohne Zubehör
Nach dem Bohren der Bohrlöcher (siehe «Bohrschablone für Montage
ohne Zubehör») wird der Sockel der D16 mit Dübeln und Schrauben an
der vorgesehenen Position befestigt und die Verkabelung der Kamera
angeschlossen. Nach dem Herstellen der Spannungsversorgung werden
die Sensormodule bzw. die Sensorbrücken ausgerichtet und scharfgestellt
(siehe «Inbetriebnahme der D16»).
Anschließend wird zuerst die Domkuppel und dann der Gehäusering montiert.
Montage mit Outdoor-Wandhalter (Zubehör)
Entfernen Sie zunächst die Abdeckplatte des Outdoor-Wandhalter. Nach
dem Bohren der Bohrlöcher (siehe «Bohrschablone für Montage ohne
Zubehör») wird der Outdoor-Wandhalter mit Dübeln und Schrauben an
der vorgesehenen Position befestigt und die Verkabelung in den Halter
verlegt. Danach wird die Verkabelung angeschlossen und die Kamera mit
den mitgelieferten Schrauben auf der Abdeckplatte des Outdoor-Wandhalter
montiert. Anschließend wird die Abdeckplatte mitsamt der Kamera am
Outdoor-Wandhalter angebracht.
Weitere Informationen hierzu finden Sie im D15-Kamerahandbuch, Abschnitt
2.4, «Montage der Kamera mit Outdoor-Wandhalter».
Montage mit Eck- und Masthalter sowie Outdoor-Wandhalter (Zubehör)
Führen Sie die Verkabelung von hinten durch den Eck- und Masthalter und
schrauben Sie ihn an der Gebäudeecke oder mit Schellen am Mast fest.
Anschließend bringen Sie den Outdoor-Wandhalter am Eck- und Masthalter an.
Die weitere Montage der D16 erfolgt wie oben unter «Montage mit
Outdoor-Wandhalter (Zubehör)» beschrieben.
Montage des Vandalismus-Set (Zubehör)
Nehmen Sie den Gehäusering ab und entfernen Sie die Domkuppel (siehe
«D16 für Montage vorbereiten»). Schrauben Sie die verstärkte Domkuppel
auf und halten Sie den Edelstahl-Gehäusering des Vandalismus-Set an,
um die Bohrlöcher anzuzeichnen (die Ausbuchtung im Gehäusering deckt
die LED-/PIR-Kuppel ab – roter Kreis in der Abbildung rechts). Bohren Sie
die Löcher für die Befestigungsschrauben (oder ggf. Dübel), setzen Sie
anschließend den Edelstahl-Gehäusering auf und schrauben Sie ihn mit
den mitgelieferten Sicherheitsschrauben fest.
SD-Karte einsetzen/tauschen
Bei allen Kameramodellen kann die eingebaute MicroSD-Karte (SDHC) zur Speicherung von Videodaten verwendet werden. Verfahren Sie wie in der fol-
genden Anleitung gezeigt, um die MicroSD-Karte gegen eine andere auszutauschen. Empfehlungen für zuverlässige SD-Karten finden Sie auf der MOBOTIX
Website www.mobotix.com > Support > Download Center > Dokumentation > White Lists im Dokument MicroSD-Karten-Whitelist für MOBOTIX-Kameras.
Wenn Sie die SD-Karte ersetzen, stellen Sie sicher, dass die Aufzeichnung zuvor im Browser deaktiviert wurde (Admin Menu > Speicherung > Speicherung
auf externem Dateiserver / Flash-Medium; dort wird die Speicherung nach erfolgtem Austausch auch wieder aktiviert).
1. SD-Karte entnehmen
Entfernen Sie den Gehäusering und die
Kabelabdeckung der Kamera. Ist bereits eine
MicroSD-Karte installiert, drücken Sie vorsich-
tig mit einem Finger in Pfeilrichtung, bis ein
Klicken zu hören ist und lassen wieder los.
Die Karte steht jetzt etwas weiter heraus und
lässt sich entnehmen.
Mx-D16-A/B*
Mx-D16-A/B*
mit Vandalismus-Set
2 Bildsensoren auf
Sensorbrücke Fix
1.1
1.2a
1.5
Kamera-
Domkuppel sockel
Gewinde für Domkuppel
.
1
.
3
.
2
. Drehen Sie die Halteschraube
3
(Sensorbrücke 1.2b
2
.
4
und drehen Sie die
5
D16 DualDome
Quick Install
Position Anzahl
1.1
1.2a
1.2b
1.2b
1.2c
1.2c
1.3
1.4
1.5
1.6
1.7
1.3
1.8
1.9
1.10
1.4
1.11
1.12
1.13
1.14
1.15
Anschlüsse
(magnetisch,
innenliegend)
1
.
1
1
.
1
.
6
6
.
1
. Achten
3
.
4
2. SD-Karte einsetzen
Setzen Sie die MicroSD-Karte ein und drücken
Sie diese vorsichtig mit einem Finger in Pfeil-
richtung, bis erneut ein Klicken zu hören ist.
Stellen Sie sicher, dass die SD-Karte vollständig
eingerastet ist. Bringen Sie die Kabelabdeckung
und den Gehäusering der Kamera wieder an.
Bezeichnung
1 Kamerasockel
Sensormodule mit Objektiven (frei auszurichten, separat zu
1
bestellen)
Sensorbrücke Pano (für 180° Panorama, separat zu bestellen,
1
vormontiert)
Sensorbrücke Fix (für 1x Tag-/1x Nachtobjektiv , separat zu
1
bestellen, vormontiert)
1 Domkuppel Standard für D16 Body
Domkuppel XL für D16 Komplettkameras (Pano und Fix) sowie
1
im Lieferumfang der Sensorbrücken Pano und Fix enthalten
1 Kabelabdeckung
1 Netzwerk-Patchkabel
1 Klappferrit
1 MicroSD-Karte (SDXC, SDHC vorinstalliert)
1 Spezialwerkzeug mit Magnet
1 Gehäusering
3 Edelstahl-Unterlegscheiben Ø 5,3 mm
3 Dübel 8 mm
3 Edelstahl-Holzschrauben 4,5x60 mm mit Antrieb TX20
1 Torxschlüssel TX20
1 Innensechskantschlüssel 3 mm
MxBus
Taster L
Einschub MicroSD-Karte
1
1.2b
5
1
3
2
USB Netzwerk-
anschluss (*)
2
3
3
1.2a
2
1.2b
2
4
3
4 4
1.2b
1.2c
