Umschlagen der Tür von rechts auf links:
1. Trennen Sie das Gerät vom Stromnetz (Netzstecker). Demontieren Sie die
Scharniere Pos. A und dann die obere Frontblende (hierzu sind die Leitungen
des Displays und der Halogenlampen zu demontieren). Demontieren Sie die
untere Front (Maschinenfach), indem Sie sie nach vorne abziehen
(Schnappverschluß rechts und links in der Mitte).
2. Demontieren Sie nun Scharnier Pos. B, und heben Sie die Tür aus dem
unteren Scharnier Pos. C.
3. Das Scharnier von Pos. B wird an Pos. E montiert und die Nylonscheibe
760250524 aufgesetzt.
4. Die Tür wird im Verhältnis zur vorherigen Stellung um 180° gedreht montiert.

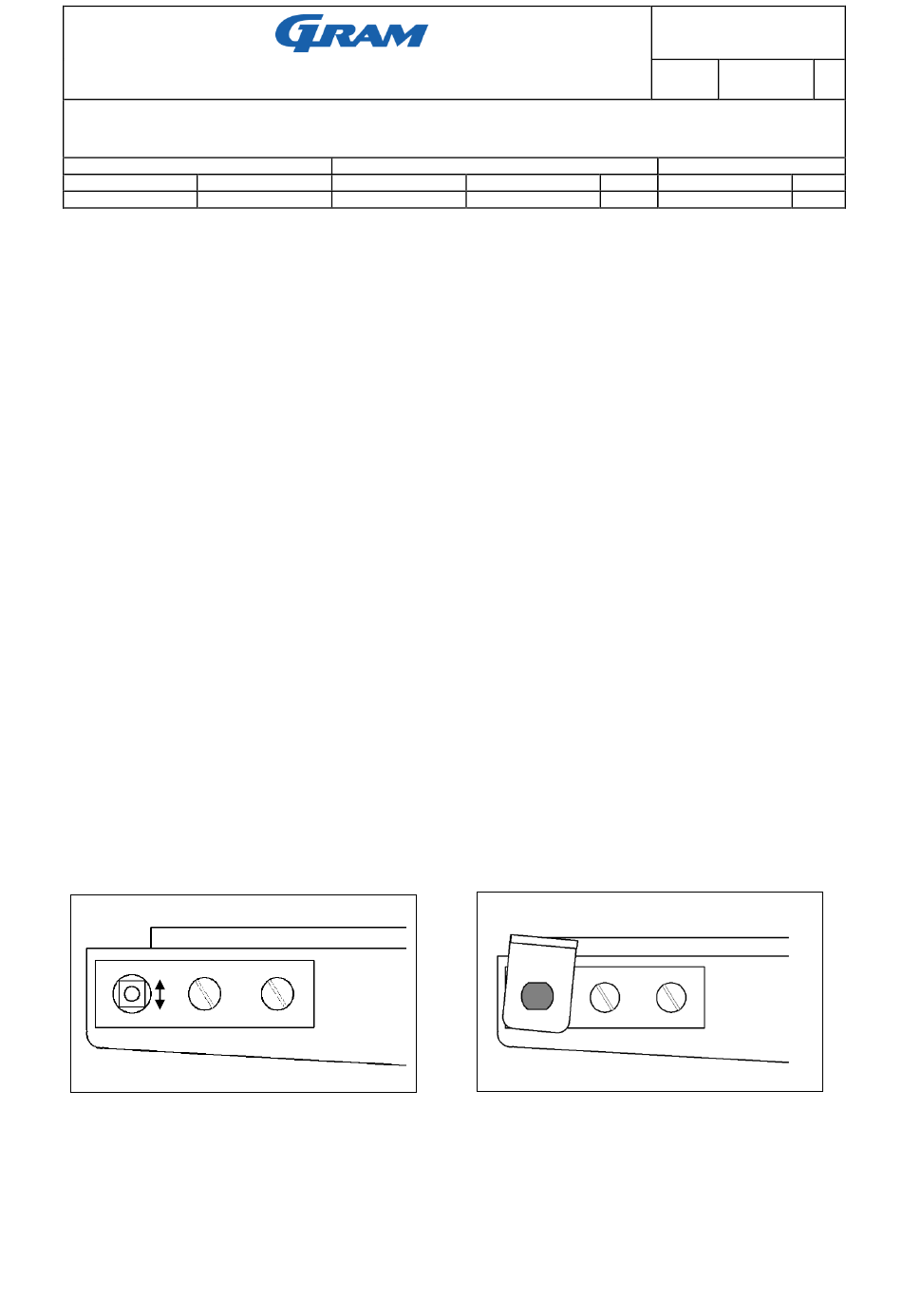

Der Selbstschließmechanismus ist in die neutrale Stellung zu bringen (Abb. 1).
Mittels eines Schraubenschlüssels kann festgestellt werden, daß die Kraft der
Feder aus beiden Drehrichtungen wirkt.
5. Das Scharnier von Pos. C wird oben auf der Tür montiert (Pos. D) – s. Abb. 2.
6. Die Tür wird in das Scharnier Pos. E eingehängt und justiert. Das Scharnier
Pos. D wird festgeschraubt, wodurch der Selbstschließmechanismus gespannt
wird.
7. Die Frontblende ist in das Scharnier Pos. D einzuhängen und die obersten
Scharniere Pos. A wieder zu montieren. Schließen Sie die Leitungen am
Display und an den Halogenlampen wieder an, und schließen Sie die
Gerätefront. Das Gerät kann nun wieder an das Stromnetz angeschlossen
werden.
Zum Umschlagen der Tür von links nach rechts angeschlagen ist
entsprechend umgekehrt vorzugehen.
Abb. 1
