Umschlagen der Tür von rechts auf links:
1. Trennen Sie das Gerät vom Stromnetz (Netztecker). Demontieren Sie
Scharnier Pos. A, und dann die Front des Maschinenfachs (hierzu sind die
Leitungen des Displays und der Halogenlampen zu demontieren).
2. Demontieren Sie nun Scharnier Pos. B, und heben Sie die Tür aus dem
unteren Scharnier Pos. C.
3. Tauschen Sie das Fußpedal „rechts" Pos. D gegen das Pedal "links" Pos. H
aus.
4. Das Scharnier von Pos. B wird an Pos. G montiert und die Nylonscheibe
760250524 aufgesetzt.
5. Die Tür wird im Verhältnis zur vorherigen Stellung um 180° gedreht montiert.
Der Selbstschließmechanismus ist in die neutrale Stellung zu bringen (Abb.1).
Mittels eines Schraubenschlüssels kann festgestellt werden, daß die Kraft der
Feder aus beiden Drehrichtungen wirkt.
6. Das Scharnier von Pos. C wird oben auf der Tür montiert (Pos. F) – s. Abb. 2.
7. Die Tür wird in das Scharnier Pos. G. eingehängt und justiert. Das Scharnier
Pos. F wird festgeschraubt, wodurch der Selbstschließmechanismus gespannt
wird.
8. Die Frontblende des Maschinenfachs ist in das Scharnier Pos. F einzuhängen.
Das oberste Scharnier von Pos. A wird an Pos. E montiert. Schließen Sie die
Leitungen am Display und an den Halogenlampen wieder an, und schließen
Sie die Gerätefront. Das Gerät kann nun wieder an das Stromnetz
angeschlossen werden.
Zum Umschlagen der Tür von links nach rechts angeschlagen ist
entsprechend umgekehrt vorzugehen.

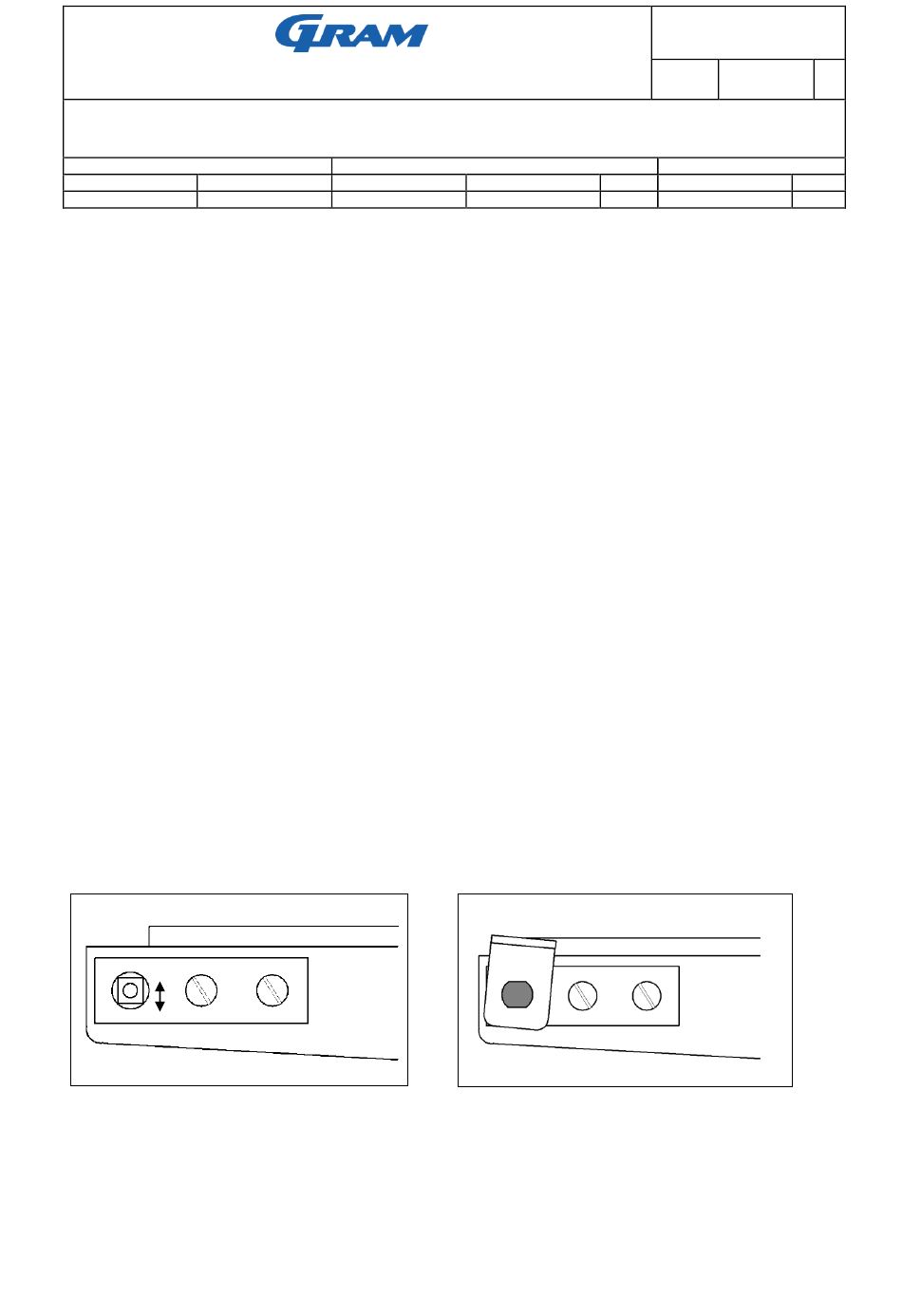

Abb. 1
