FLUX F 460 EX Originalanhang Seite 22

4.1 Établissement d'une liaison équipotentielle
Si les moteurs sont utilisés avec la pompe, leur liaison équipotentielle est indispensable
(mise à la terre).
1
Ω
4

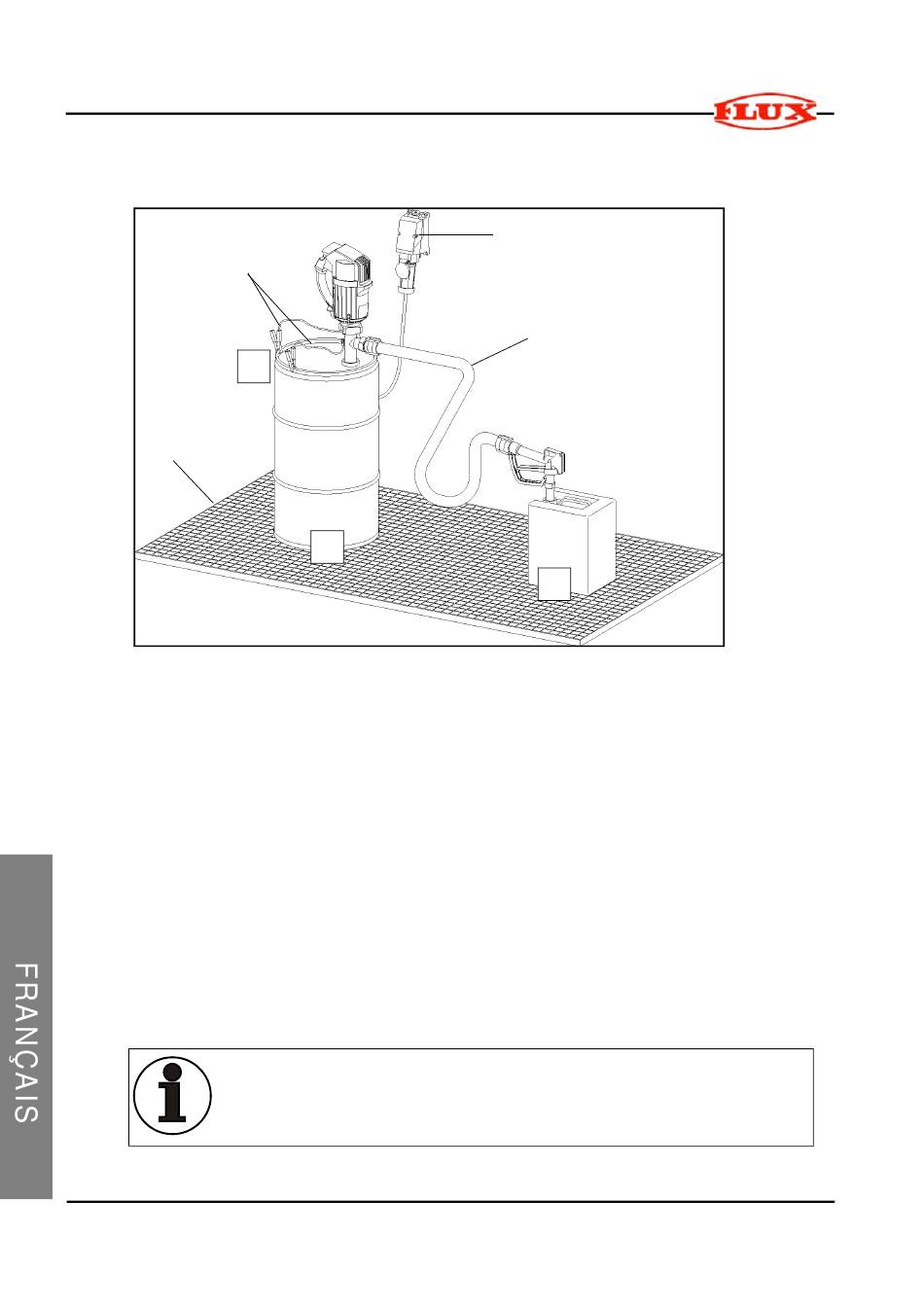

Fig. 1: Mise à la terre en atmosphère explosible
> Fixer le conducteur d'équipotentialité (câble de mise à la masse) (1) sur la vis prévue
à cet effet sur le moteur antidéflagrant ainsi que sur la pompe.
> Si la connexion entre le moteur et la pompe est conductrice (pour les pompes desti-
nées à des liquides inflammables), il sera possible de renoncer à l'un des deux con-
ducteurs d'équipotentialité.
> Effectuer le raccordement au secteur via une prise de courant antidéflagrante (2),
une boîte de connexions antidéflagrante ou en dehors de la zone à risque d'explo-
sion.
> N'utiliser que des conduites flexibles (3) dont les raccords à douille sont conducteurs
(voir TRbF 50 annexe B. (R < 10
> Pour garantir une bonne conductivité, retirer peinture et saletés se trouvant sur les
bornes du conducteur d'équipotentialité et aux points de contacts entre les conte-
nants et le support de base conducteur.
Le support de base conducteur (4) doit être intégré au système d'équipotentialité.
En cas de support de base non conducteur, des conducteurs d'équipotentialité devront être
raccordés à tous les contenants.
Remarque
S'il est certain que la prise de courant ou la boîte de connexions se trouve hors
de la zone explosible, il sera possible de renoncer aux mesures de sécurité pre-
venant le risque d'explosion sur le lieu du raccordement.
22 / 27
Ω
Ω
6
).
Annexe Moteurs universels (antidéflagrants)
2
3
Ω
