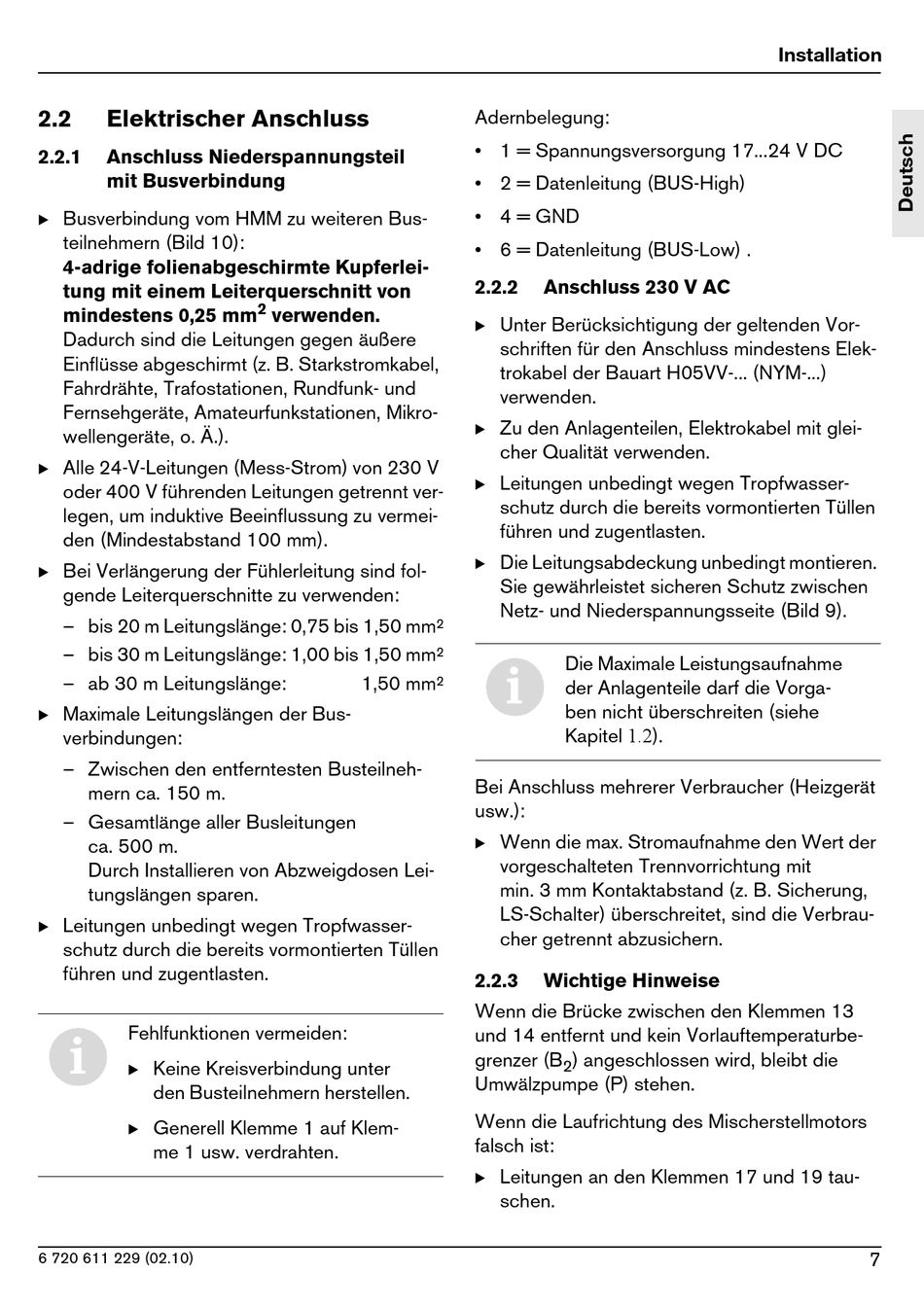

2.2

Elektrischer Anschluss

2.2.1 Anschluss Niederspannungsteil
mit Busverbindung
B Busverbindung vom HMM zu weiteren Bus-
teilnehmern (Bild 10):
4-adrige folienabgeschirmte Kupferlei-
tung mit einem Leiterquerschnitt von
mindestens 0,25 mm
Dadurch sind die Leitungen gegen äußere
Einflüsse abgeschirmt (z. B. Starkstromkabel,
Fahrdrähte, Trafostationen, Rundfunk- und
Fernsehgeräte, Amateurfunkstationen, Mikro-
wellengeräte, o. Ä.).
B Alle 24-V-Leitungen (Mess-Strom) von 230 V
oder 400 V führenden Leitungen getrennt ver-
legen, um induktive Beeinflussung zu vermei-
den (Mindestabstand 100 mm).
B Bei Verlängerung der Fühlerleitung sind fol-
gende Leiterquerschnitte zu verwenden:
– bis 20 m Leitungslänge: 0,75 bis 1,50 mm²
– bis 30 m Leitungslänge: 1,00 bis 1,50 mm²
– ab 30 m Leitungslänge:
B Maximale Leitungslängen der Bus-
verbindungen:
– Zwischen den entferntesten Busteilneh-
mern ca. 150 m.
– Gesamtlänge aller Busleitungen
ca. 500 m.
Durch Installieren von Abzweigdosen Lei-
tungslängen sparen.
B Leitungen unbedingt wegen Tropfwasser-
schutz durch die bereits vormontierten Tüllen
führen und zugentlasten.
Fehlfunktionen vermeiden:
i
B Keine Kreisverbindung unter
den Busteilnehmern herstellen.
B Generell Klemme 1 auf Klem-
me 1 usw. verdrahten.
6 720 611 229 (02.10)
2
verwenden.
1,50 mm²
Adernbelegung:
• 1 = Spannungsversorgung 17...24 V DC
• 2 = Datenleitung (BUS-High)
• 4 = GND
• 6 = Datenleitung (BUS-Low) .
2.2.2

Anschluss 230 V AC

B Unter Berücksichtigung der geltenden Vor-
schriften für den Anschluss mindestens Elek-
trokabel der Bauart H05VV-... (NYM-...)
verwenden.
B Zu den Anlagenteilen, Elektrokabel mit glei-
cher Qualität verwenden.
B Leitungen unbedingt wegen Tropfwasser-
schutz durch die bereits vormontierten Tüllen
führen und zugentlasten.
B Die Leitungsabdeckung unbedingt montieren.
Sie gewährleistet sicheren Schutz zwischen
Netz- und Niederspannungsseite (Bild 9).
Die Maximale Leistungsaufnahme
i
der Anlagenteile darf die Vorga-
ben nicht überschreiten (siehe
Kapitel 1.2).
Bei Anschluss mehrerer Verbraucher (Heizgerät
usw.):
B Wenn die max. Stromaufnahme den Wert der
vorgeschalteten Trennvorrichtung mit
min. 3 mm Kontaktabstand (z. B. Sicherung,
LS-Schalter) überschreitet, sind die Verbrau-
cher getrennt abzusichern.
2.2.3

Wichtige Hinweise

Wenn die Brücke zwischen den Klemmen 13
und 14 entfernt und kein Vorlauftemperaturbe-
grenzer (B ) angeschlossen wird, bleibt die
2
Umwälzpumpe (P) stehen.
Wenn die Laufrichtung des Mischerstellmotors
falsch ist:
B Leitungen an den Klemmen 17 und 19 tau-
schen.
Installation
