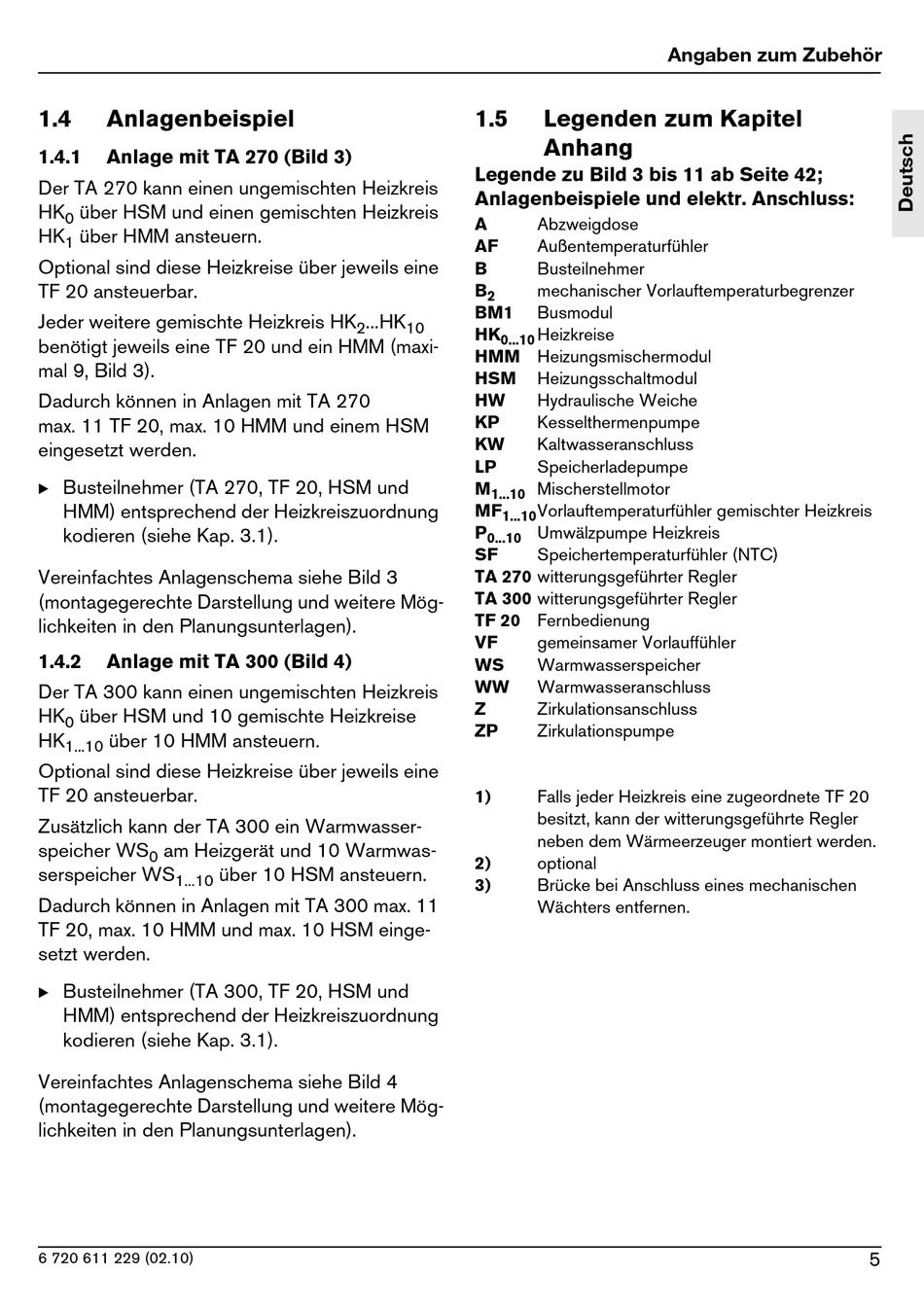

1.4

Anlagenbeispiel

1.4.1 Anlage mit TA 270 (Bild 3)
Der TA 270 kann einen ungemischten Heizkreis
HK über HSM und einen gemischten Heizkreis
0
HK über HMM ansteuern.
1
Optional sind diese Heizkreise über jeweils eine
TF 20 ansteuerbar.
Jeder weitere gemischte Heizkreis HK
benötigt jeweils eine TF 20 und ein HMM (maxi-
mal 9, Bild 3).
Dadurch können in Anlagen mit TA 270
max. 11 TF 20, max. 10 HMM und einem HSM
eingesetzt werden.
B Busteilnehmer (TA 270, TF 20, HSM und
HMM) entsprechend der Heizkreiszuordnung
kodieren (siehe Kap. 3.1).
Vereinfachtes Anlagenschema siehe Bild 3
(montagegerechte Darstellung und weitere Mög-
lichkeiten in den Planungsunterlagen).
1.4.2 Anlage mit TA 300 (Bild 4)
Der TA 300 kann einen ungemischten Heizkreis
HK über HSM und 10 gemischte Heizkreise
0
HK über 10 HMM ansteuern.
1...10
Optional sind diese Heizkreise über jeweils eine
TF 20 ansteuerbar.
Zusätzlich kann der TA 300 ein Warmwasser-
speicher WS am Heizgerät und 10 Warmwas-
0
serspeicher WS
1...10
Dadurch können in Anlagen mit TA 300 max. 11
TF 20, max. 10 HMM und max. 10 HSM einge-
setzt werden.
B Busteilnehmer (TA 300, TF 20, HSM und
HMM) entsprechend der Heizkreiszuordnung
kodieren (siehe Kap. 3.1).
Vereinfachtes Anlagenschema siehe Bild 4
(montagegerechte Darstellung und weitere Mög-
lichkeiten in den Planungsunterlagen).
6 720 611 229 (02.10)
...HK
2
über 10 HSM ansteuern.
1.5 Legenden zum Kapitel
Anhang
Legende zu Bild 3 bis 11 ab Seite 42;
Anlagenbeispiele und elektr. Anschluss:
A Abzweigdose
AF Außentemperaturfühler
B Busteilnehmer
B mechanischer Vorlauftemperaturbegrenzer
2
BM1 Busmodul
10
HK Heizkreise
0...10
HMM Heizungsmischermodul
HSM Heizungsschaltmodul
HW Hydraulische Weiche
KP Kesselthermenpumpe
KW Kaltwasseranschluss
LP Speicherladepumpe
M Mischerstellmotor
1...10
MF Vorlauftemperaturfühler gemischter Heizkreis
1...10
P Umwälzpumpe Heizkreis
0...10
SF Speichertemperaturfühler (NTC)
TA 270 witterungsgeführter Regler
TA 300 witterungsgeführter Regler
TF 20 Fernbedienung
VF gemeinsamer Vorlauffühler
WS Warmwasserspeicher
WW Warmwasseranschluss
Z Zirkulationsanschluss
ZP Zirkulationspumpe
1) Falls jeder Heizkreis eine zugeordnete TF 20
besitzt, kann der witterungsgeführte Regler
neben dem Wärmeerzeuger montiert werden.
2) optional
3) Brücke bei Anschluss eines mechanischen
Wächters entfernen.
