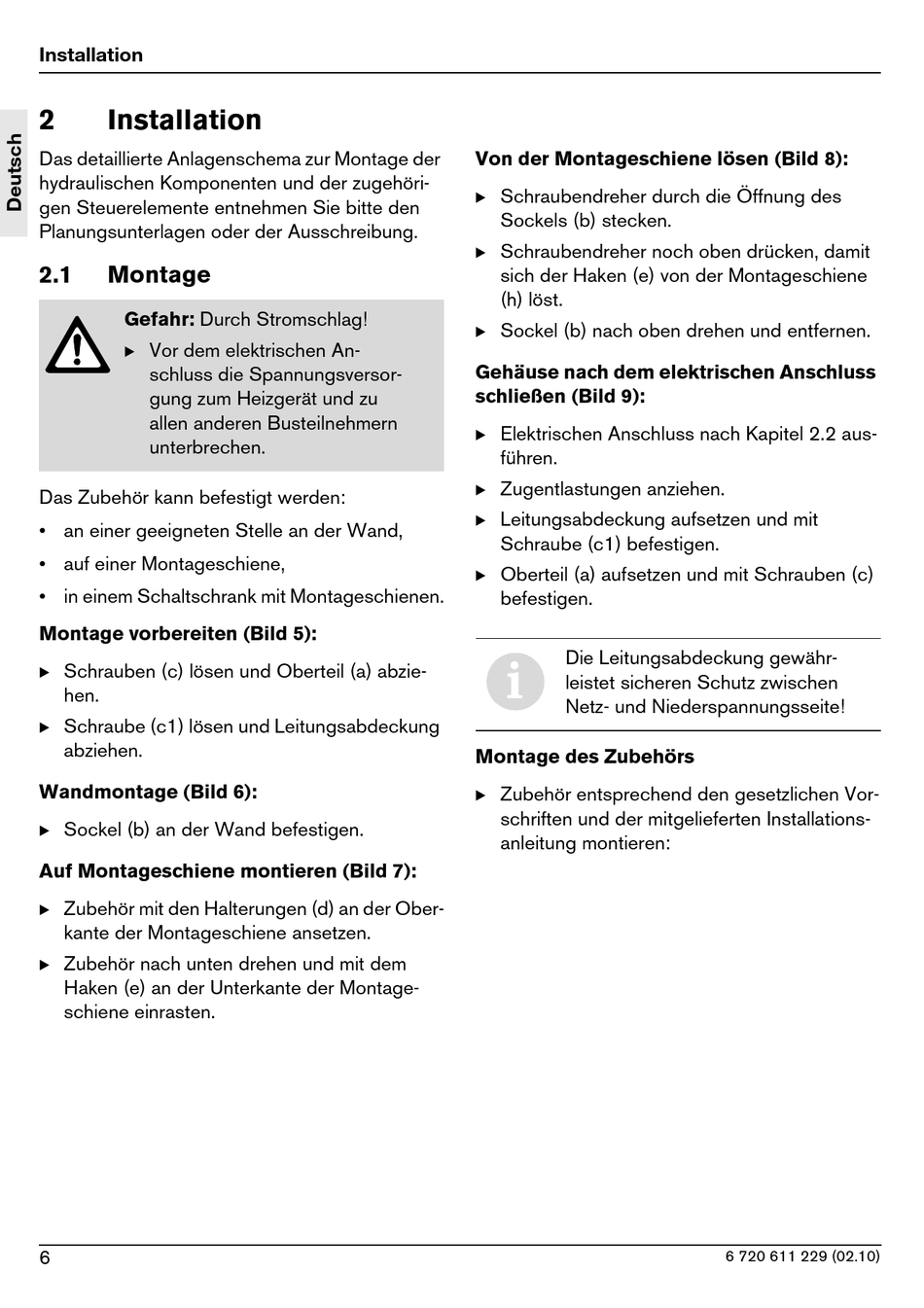

Installation

2 Installation
Das detaillierte Anlagenschema zur Montage der
hydraulischen Komponenten und der zugehöri-
gen Steuerelemente entnehmen Sie bitte den
Planungsunterlagen oder der Ausschreibung.
2.1

Montage

Gefahr: Durch Stromschlag!
B Vor dem elektrischen An-
schluss die Spannungsversor-
gung zum Heizgerät und zu
allen anderen Busteilnehmern
unterbrechen.
Das Zubehör kann befestigt werden:
• an einer geeigneten Stelle an der Wand,
• auf einer Montageschiene,
• in einem Schaltschrank mit Montageschienen.
Montage vorbereiten (Bild 5):
B Schrauben (c) lösen und Oberteil (a) abzie-
hen.
B Schraube (c1) lösen und Leitungsabdeckung
abziehen.
Wandmontage (Bild 6):
B Sockel (b) an der Wand befestigen.
Auf Montageschiene montieren (Bild 7):
B Zubehör mit den Halterungen (d) an der Ober-
kante der Montageschiene ansetzen.
B Zubehör nach unten drehen und mit dem
Haken (e) an der Unterkante der Montage-
schiene einrasten.
6
Von der Montageschiene lösen (Bild 8):
B Schraubendreher durch die Öffnung des
Sockels (b) stecken.
B Schraubendreher noch oben drücken, damit
sich der Haken (e) von der Montageschiene
(h) löst.
B Sockel (b) nach oben drehen und entfernen.
Gehäuse nach dem elektrischen Anschluss
schließen (Bild 9):
B Elektrischen Anschluss nach Kapitel 2.2 aus-
führen.
B Zugentlastungen anziehen.
B Leitungsabdeckung aufsetzen und mit
Schraube (c1) befestigen.
B Oberteil (a) aufsetzen und mit Schrauben (c)
befestigen.
Die Leitungsabdeckung gewähr-
i
leistet sicheren Schutz zwischen
Netz- und Niederspannungsseite!
Montage des Zubehörs
B Zubehör entsprechend den gesetzlichen Vor-
schriften und der mitgelieferten Installations-
anleitung montieren:
