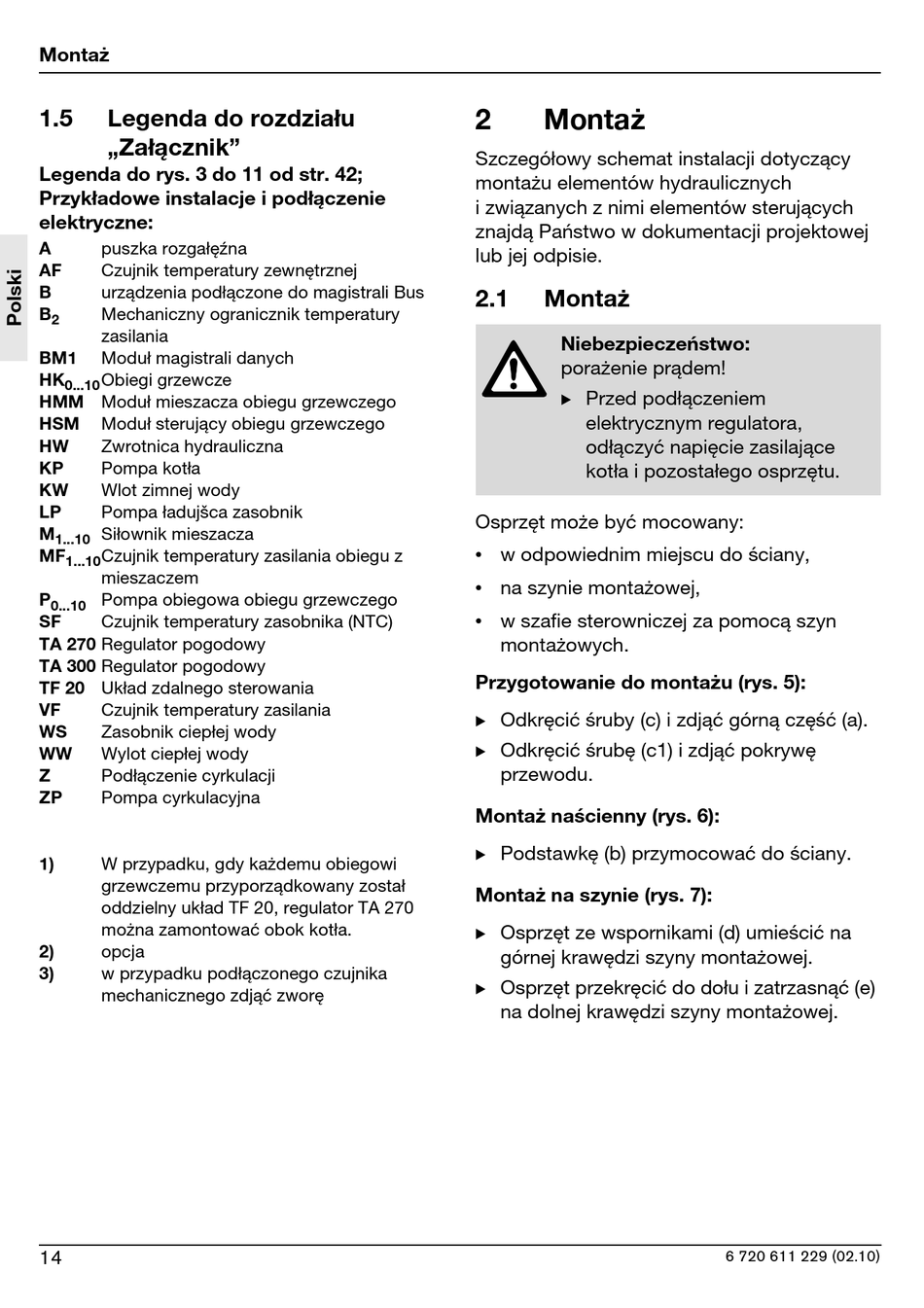

1.5 Legenda do rozdziału
„Załącznik"
Legenda do rys. 3 do 11 od str. 42;
Przykładowe instalacje i podłączenie
elektryczne:
A puszka rozgałęźna
AF Czujnik temperatury zewnętrznej
B urządzenia podłączone do magistrali Bus
B Mechaniczny ogranicznik temperatury
2
zasilania
BM1 Moduł magistrali danych
HK Obiegi grzewcze
0...10
HMM Moduł mieszacza obiegu grzewczego
HSM Moduł sterujący obiegu grzewczego
HW Zwrotnica hydrauliczna
KP Pompa kotła
KW Wlot zimnej wody
LP Pompa ładujšca zasobnik
M Siłownik mieszacza
1...10
MF Czujnik temperatury zasilania obiegu z
1...10
mieszaczem
P Pompa obiegowa obiegu grzewczego
0...10
SF Czujnik temperatury zasobnika (NTC)
TA 270 Regulator pogodowy
TA 300 Regulator pogodowy
TF 20 Układ zdalnego sterowania
VF Czujnik temperatury zasilania
WS Zasobnik ciepłej wody
WW Wylot ciepłej wody
Z Podłączenie cyrkulacji
ZP Pompa cyrkulacyjna
1) W przypadku, gdy każdemu obiegowi
grzewczemu przyporządkowany został
oddzielny układ TF 20, regulator TA 270
można zamontować obok kotła.
2) opcja
3) w przypadku podłączonego czujnika
mechanicznego zdjąć zworę
14
2 Montaż
Szczegółowy schemat instalacji dotyczący
montażu elementów hydraulicznych
i związanych z nimi elementów sterujących
znajdą Państwo w dokumentacji projektowej
lub jej odpisie.
2.1 Montaż
Niebezpieczeństwo:
porażenie prądem!
B Przed podłączeniem
elektrycznym regulatora,
odłączyć napięcie zasilające
kotła i pozostałego osprzętu.
Osprzęt może być mocowany:
• w odpowiednim miejscu do ściany,
• na szynie montażowej,
• w szafie sterowniczej za pomocą szyn
montażowych.
Przygotowanie do montażu (rys. 5):
B Odkręcić śruby (c) i zdjąć górną część (a).
B Odkręcić śrubę (c1) i zdjąć pokrywę
przewodu.
Montaż naścienny (rys. 6):
B Podstawkę (b) przymocować do ściany.
Montaż na szynie (rys. 7):
B Osprzęt ze wspornikami (d) umieścić na
górnej krawędzi szyny montażowej.
B Osprzęt przekręcić do dołu i zatrzasnąć (e)
na dolnej krawędzi szyny montażowej.
