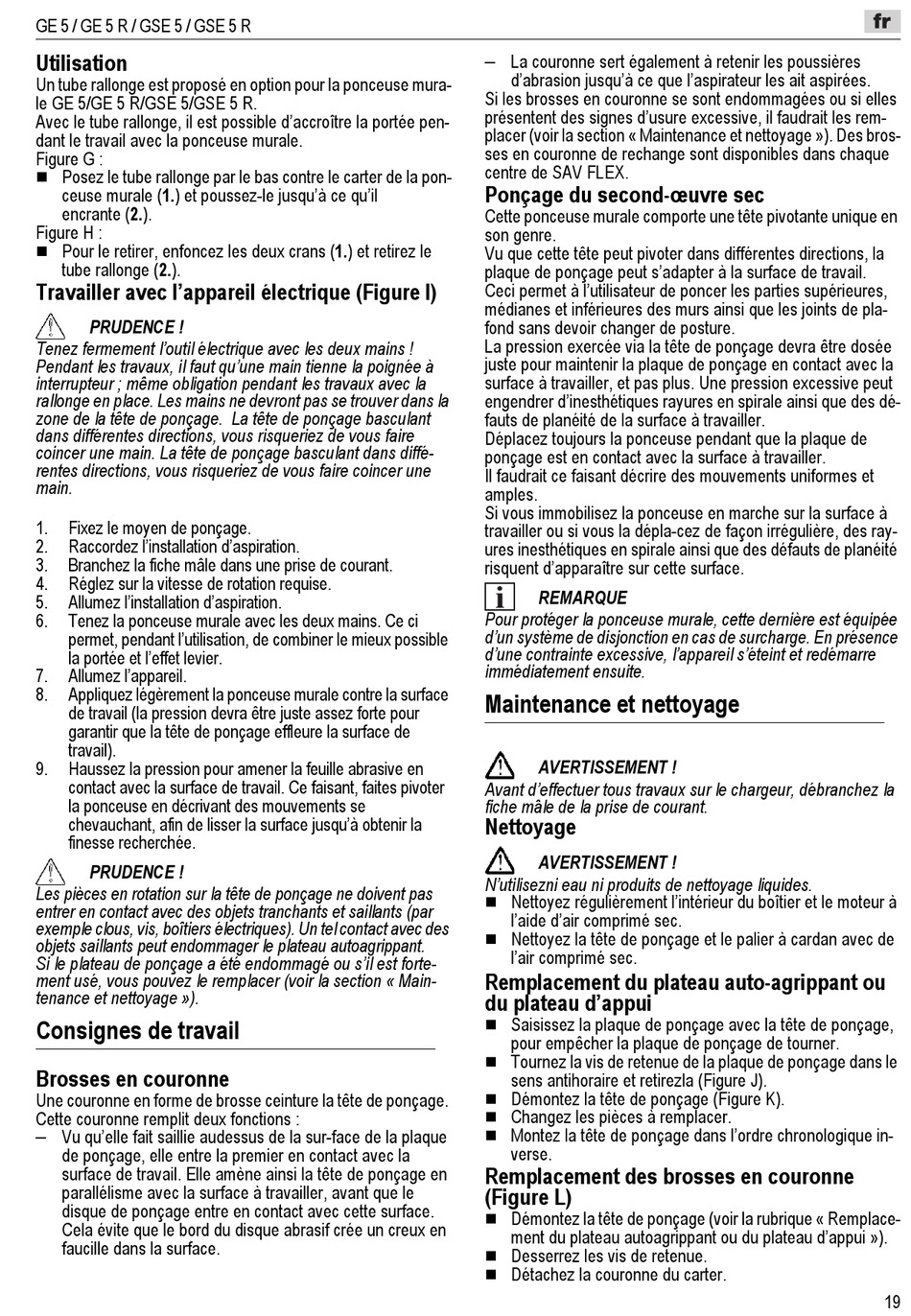

Maintenance Et Nettoyage - Flex GE 5 Originalbetriebsanleitung

GE 5 / GE 5 R / GSE 5 / GSE 5 R
Utilisation
Un tube rallonge est proposé en option pour la ponceuse mura-
le GE 5/GE 5 R/GSE 5/GSE 5 R.
Avec le tube rallonge, il est possible d'accroître la portée pen-
dant le travail avec la ponceuse murale.
Figure G :
Posez le tube rallonge par le bas contre le carter de la pon-

ceuse murale (1.) et poussez-le jusqu'à ce qu'il
encrante (2.).
Figure H :
Pour le retirer, enfoncez les deux crans (1.) et retirez le

tube rallonge (2.).
Travailler avec l'appareil électrique (Figure I)
PRUDENCE !
Tenez fermement l'outil électrique avec les deux mains !
Pendant les travaux, il faut qu'une main tienne la poignée à
interrupteur ; même obligation pendant les travaux avec la
rallonge en place. Les mains ne devront pas se trouver dans la
zone de la tête de ponçage. La tête de ponçage basculant
dans différentes directions, vous risqueriez de vous faire
coincer une main. La tête de ponçage basculant dans diffé-
rentes directions, vous risqueriez de vous faire coincer une
main.
1. Fixez le moyen de ponçage.
2. Raccordez l'installation d'aspiration.
3. Branchez la fiche mâle dans une prise de courant.
4. Réglez sur la vitesse de rotation requise.
5. Allumez l'installation d'aspiration.
6. Tenez la ponceuse murale avec les deux mains. Ce ci
permet, pendant l'utilisation, de combiner le mieux possible
la portée et l'effet levier.
7. Allumez l'appareil.
8. Appliquez légèrement la ponceuse murale contre la surface
de travail (la pression devra être juste assez forte pour
garantir que la tête de ponçage effleure la surface de
travail).
9. Haussez la pression pour amener la feuille abrasive en
contact avec la surface de travail. Ce faisant, faites pivoter
la ponceuse en décrivant des mouvements se
chevauchant, afin de lisser la surface jusqu'à obtenir la
finesse recherchée.
PRUDENCE !
Les pièces en rotation sur la tête de ponçage ne doivent pas
entrer en contact avec des objets tranchants et saillants (par
exemple clous, vis, boîtiers électriques). Un tel contact avec des
objets saillants peut endommager le plateau autoagrippant.
Si le plateau de ponçage a été endommagé ou s'il est forte-
ment usé, vous pouvez le remplacer (voir la section « Main-
tenance et nettoyage »).
Consignes de travail
Brosses en couronne
Une couronne en forme de brosse ceinture la tête de ponçage.
Cette couronne remplit deux fonctions :
–
Vu qu'elle fait saillie audessus de la sur-face de la plaque
de ponçage, elle entre la premier en contact avec la
surface de travail. Elle amène ainsi la tête de ponçage en
parallélisme avec la surface à travailler, avant que le
disque de ponçage entre en contact avec cette surface.
Cela évite que le bord du disque abrasif crée un creux en
faucille dans la surface.
–
La couronne sert également à retenir les poussières
d'abrasion jusqu'à ce que l'aspirateur les ait aspirées.
Si les brosses en couronne se sont endommagées ou si elles
présentent des signes d'usure excessive, il faudrait les rem-
placer (voir la section « Maintenance et nettoyage »). Des bros-
ses en couronne de rechange sont disponibles dans chaque
centre de SAV FLEX.
Ponçage du second-œuvre sec
Cette ponceuse murale comporte une tête pivotante unique en
son genre.
Vu que cette tête peut pivoter dans différentes directions, la
plaque de ponçage peut s'adapter à la surface de travail.
Ceci permet à l'utilisateur de poncer les parties supérieures,
médianes et inférieures des murs ainsi que les joints de pla-
fond sans devoir changer de posture.
La pression exercée via la tête de ponçage devra être dosée
juste pour maintenir la plaque de ponçage en contact avec la
surface à travailler, et pas plus. Une pression excessive peut
engendrer d'inesthétiques rayures en spirale ainsi que des dé-
fauts de planéité de la surface à travailler.
Déplacez toujours la ponceuse pendant que la plaque de
ponçage est en contact avec la surface à travailler.
Il faudrait ce faisant décrire des mouvements uniformes et
amples.
Si vous immobilisez la ponceuse en marche sur la surface à
travailler ou si vous la dépla-cez de façon irrégulière, des ray-
ures inesthétiques en spirale ainsi que des défauts de planéité
risquent d'apparaître sur cette surface.
REMARQUE
Pour protéger la ponceuse murale, cette dernière est équipée
d'un système de disjonction en cas de surcharge. En présence
d'une contrainte excessive, l'appareil s'éteint et redémarre
immédiatement ensuite.

Maintenance et nettoyage

AVERTISSEMENT !
Avant d'effectuer tous travaux sur le chargeur, débranchez la
fiche mâle de la prise de courant.
Nettoyage
AVERTISSEMENT !
N'utilisezni eau ni produits de nettoyage liquides.
Nettoyez régulièrement l'intérieur du boîtier et le moteur à

l'aide d'air comprimé sec.
Nettoyez la tête de ponçage et le palier à cardan avec de

l'air comprimé sec.
Remplacement du plateau auto-agrippant ou
du plateau d'appui
Saisissez la plaque de ponçage avec la tête de ponçage,

pour empêcher la plaque de ponçage de tourner.
Tournez la vis de retenue de la plaque de ponçage dans le

sens antihoraire et retirezla (Figure J).
Démontez la tête de ponçage (Figure K).

Changez les pièces à remplacer.

Montez la tête de ponçage dans l'ordre chronologique in-

verse.
Remplacement des brosses en couronne
(Figure L)
Démontez la tête de ponçage (voir la rubrique « Remplace-

ment du plateau autoagrippant ou du plateau d'appui »).
Desserrez les vis de retenue.

Détachez la couronne du carter.

19
