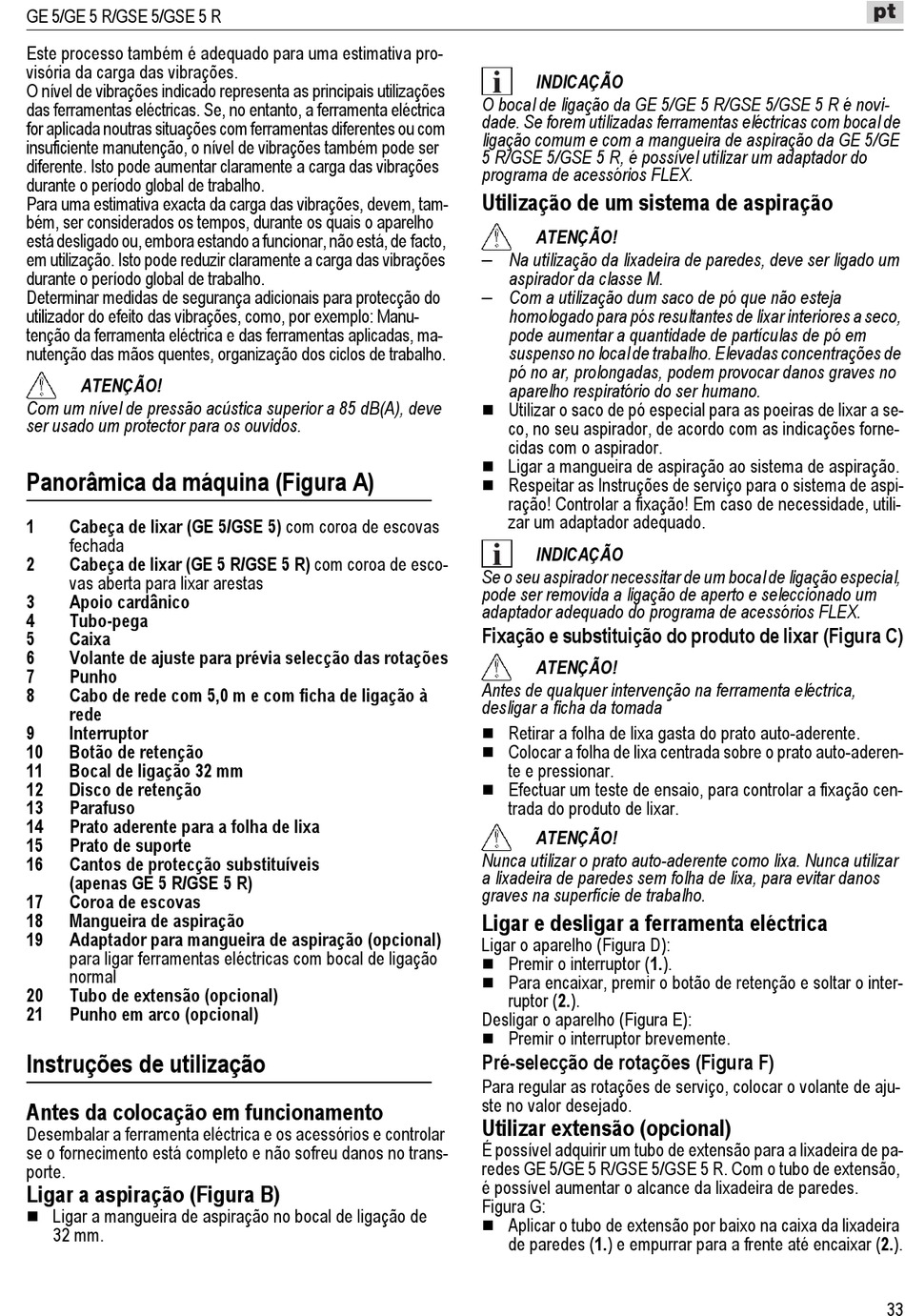

Flex GE 5 Originalbetriebsanleitung Seite 33

GE 5/GE 5 R/GSE 5/GSE 5 R
Este processo também é adequado para uma estimativa pro-
visória da carga das vibrações.
O nível de vibrações indicado representa as principais utilizações
das ferramentas eléctricas. Se, no entanto, a ferramenta eléctrica
for aplicada noutras situações com ferramentas diferentes ou com
insuficiente manutenção, o nível de vibrações também pode ser
diferente. Isto pode aumentar claramente a carga das vibrações
durante o período global de trabalho.
Para uma estimativa exacta da carga das vibrações, devem, tam-
bém, ser considerados os tempos, durante os quais o aparelho
está desligado ou, embora estando a funcionar, não está, de facto,
em utilização. Isto pode reduzir claramente a carga das vibrações
durante o período global de trabalho.
Determinar medidas de segurança adicionais para protecção do
utilizador do efeito das vibrações, como, por exemplo: Manu-
tenção da ferramenta eléctrica e das ferramentas aplicadas, ma-
nutenção das mãos quentes, organização dos ciclos de trabalho.
ATENÇÃO!
Com um nível de pressão acústica superior a 85 dB(A), deve
ser usado um protector para os ouvidos.
Panorâmica da máquina (Figura A)
1 Cabeça de lixar (GE 5/GSE 5) com coroa de escovas
fechada
2 Cabeça de lixar (GE 5 R/GSE 5 R) com coroa de esco-
vas aberta para lixar arestas
3 Apoio cardânico
4 Tubo-pega
5 Caixa
6 Volante de ajuste para prévia selecção das rotações
7 Punho
8 Cabo de rede com 5,0 m e com ficha de ligação à
rede
9 Interruptor
10 Botão de retenção
11 Bocal de ligação 32 mm
12 Disco de retenção
13 Parafuso
14 Prato aderente para a folha de lixa
15 Prato de suporte
16 Cantos de protecção substituíveis
(apenas GE 5 R/GSE 5 R)
17 Coroa de escovas
18 Mangueira de aspiração
19 Adaptador para mangueira de aspiração (opcional)
para ligar ferramentas eléctricas com bocal de ligação
normal
20 Tubo de extensão (opcional)
21 Punho em arco (opcional)
Instruções de utilização
Antes da colocação em funcionamento
Desembalar a ferramenta eléctrica e os acessórios e controlar
se o fornecimento está completo e não sofreu danos no trans-
porte.
Ligar a aspiração (Figura B)
Ligar a mangueira de aspiração no bocal de ligação de

32 mm.
INDICAÇÃO
O bocal de ligação da GE 5/GE 5 R/GSE 5/GSE 5 R é novi-
dade. Se forem utilizadas ferramentas eléctricas com bocal de
ligação comum e com a mangueira de aspiração da GE 5/GE
5 R/GSE 5/GSE 5 R, é possível utilizar um adaptador do
programa de acessórios FLEX.
Utilização de um sistema de aspiração
ATENÇÃO!
–
Na utilização da lixadeira de paredes, deve ser ligado um
aspirador da classe M.
–
Com a utilização dum saco de pó que não esteja
homologado para pós resultantes de lixar interiores a seco,
pode aumentar a quantidade de partículas de pó em
suspenso no local de trabalho. Elevadas concentrações de
pó no ar, prolongadas, podem provocar danos graves no
aparelho respiratório do ser humano.
Utilizar o saco de pó especial para as poeiras de lixar a se-

co, no seu aspirador, de acordo com as indicações forne-
cidas com o aspirador.
Ligar a mangueira de aspiração ao sistema de aspiração.

Respeitar as Instruções de serviço para o sistema de aspi-

ração! Controlar a fixação! Em caso de necessidade, utili-
zar um adaptador adequado.
INDICAÇÃO
Se o seu aspirador necessitar de um bocal de ligação especial,
pode ser removida a ligação de aperto e seleccionado um
adaptador adequado do programa de acessórios FLEX.
Fixação e substituição do produto de lixar (Figura C)
ATENÇÃO!
Antes de qualquer intervenção na ferramenta eléctrica,
desligar a ficha da tomada
Retirar a folha de lixa gasta do prato auto-aderente.

Colocar a folha de lixa centrada sobre o prato auto-aderen-

te e pressionar.
Efectuar um teste de ensaio, para controlar a fixação cen-

trada do produto de lixar.
ATENÇÃO!
Nunca utilizar o prato auto-aderente como lixa. Nunca utilizar
a lixadeira de paredes sem folha de lixa, para evitar danos
graves na superfície de trabalho.
Ligar e desligar a ferramenta eléctrica
Ligar o aparelho (Figura D):
Premir o interruptor (1.).

Para encaixar, premir o botão de retenção e soltar o inter-

ruptor (2.).
Desligar o aparelho (Figura E):
Premir o interruptor brevemente.

Pré-selecção de rotações (Figura F)
Para regular as rotações de serviço, colocar o volante de aju-
ste no valor desejado.
Utilizar extensão (opcional)
É possível adquirir um tubo de extensão para a lixadeira de pa-
redes GE 5/GE 5 R/GSE 5/GSE 5 R. Com o tubo de extensão,
é possível aumentar o alcance da lixadeira de paredes.
Figura G:
Aplicar o tubo de extensão por baixo na caixa da lixadeira

de paredes (1.) e empurrar para a frente até encaixar (2.).
33
