Betriebsanleitung RT3-12 ........................................................................................ Allgemeines
Übersichtsbilder,
Verdrahtungsan-
sicht
Beschreibung
Nr.
© 2011 Pohltechnic.com GbR
Fortsetzung

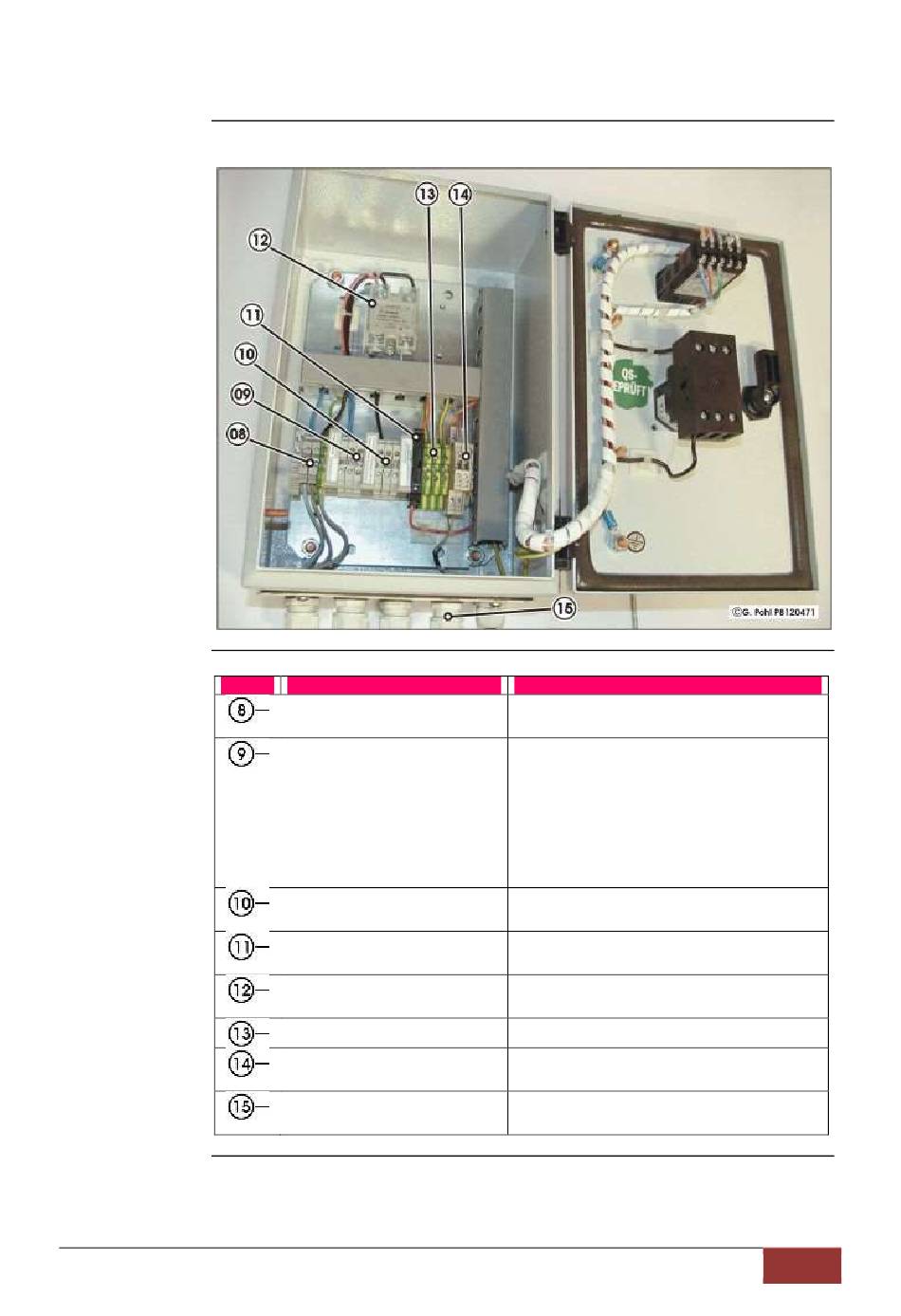

Verdrahtungsansicht Regler RT3-12 (Abb ähnl.)
Benennung
Anschluss 230V AC
Ausgang 230V Phase N
Ausgang 230V L1
Sicherungshalter
SSR Halbleiter Relais
Erdungsklemmen
Anschluss Temperatur-
sensor
Verschraubungen
www.pohltechnic.com |
Spezifikation
Eingang Stromversorgung Regler und
Verbraucher an Klemme 1 und 4
Anschluss Verbraucher (Gesamtbelas-
tung max. 3600W) an Steckdose außen
oder bei Festanschluß an Klemme 4 und
7 (interner Anschluss nur durch qualifi-
zierte Fachkraft. Steckdose muss intern
auf die vorbereitete Klemme 7 verdrah-
tet werden.)
Anschluss Verbraucher (Gesamtbelas-
tung max. 3600W)
Sockel für Sicherung Steuerspannung
5x20 / max. 0,4A flink
Gem. Spezifikation im Anhang. Bei
einigen Modellen mit Kühlkörper
Anschluss der Erdung für Verbraucher
Spezifikation lt. Kundenauftrag.
Kabeldurchführungen Ein- und Ausgän-
ge
Fortsetzung auf nächster Seite
