4. Anschluss der Schalttafel
Im Lieferumfang sind die lose beigefügte Schalttafel sowie 3 m Kabel für die Hauptbox, intern vorverdrahtet, enthalten.
Schließen Sie die Schalttafel gemäß dem Schaltplan in der Montage- und Betriebsanleitung für die Aktuelle Anlage an.
Die Schalttafel wird in passender Höhe an einer Wand im selben Raum wie die Lüftungsanlage montiert, kann jedoch
auch in einen angrenzenden Raum verlegt werden. Kabellänge max. 30 m.
Das Recht auf Änderung ohne vorherige
Ankündigung behält sich der Hersteller vor.
Das Anschlusskabel für die Schalttafel ist ein 2x2-Leiter paarweise verdrilltes
abgeschirmtes Kabel, das entsprechend folgender Anweisung zu aufzulegen
ist:
1.

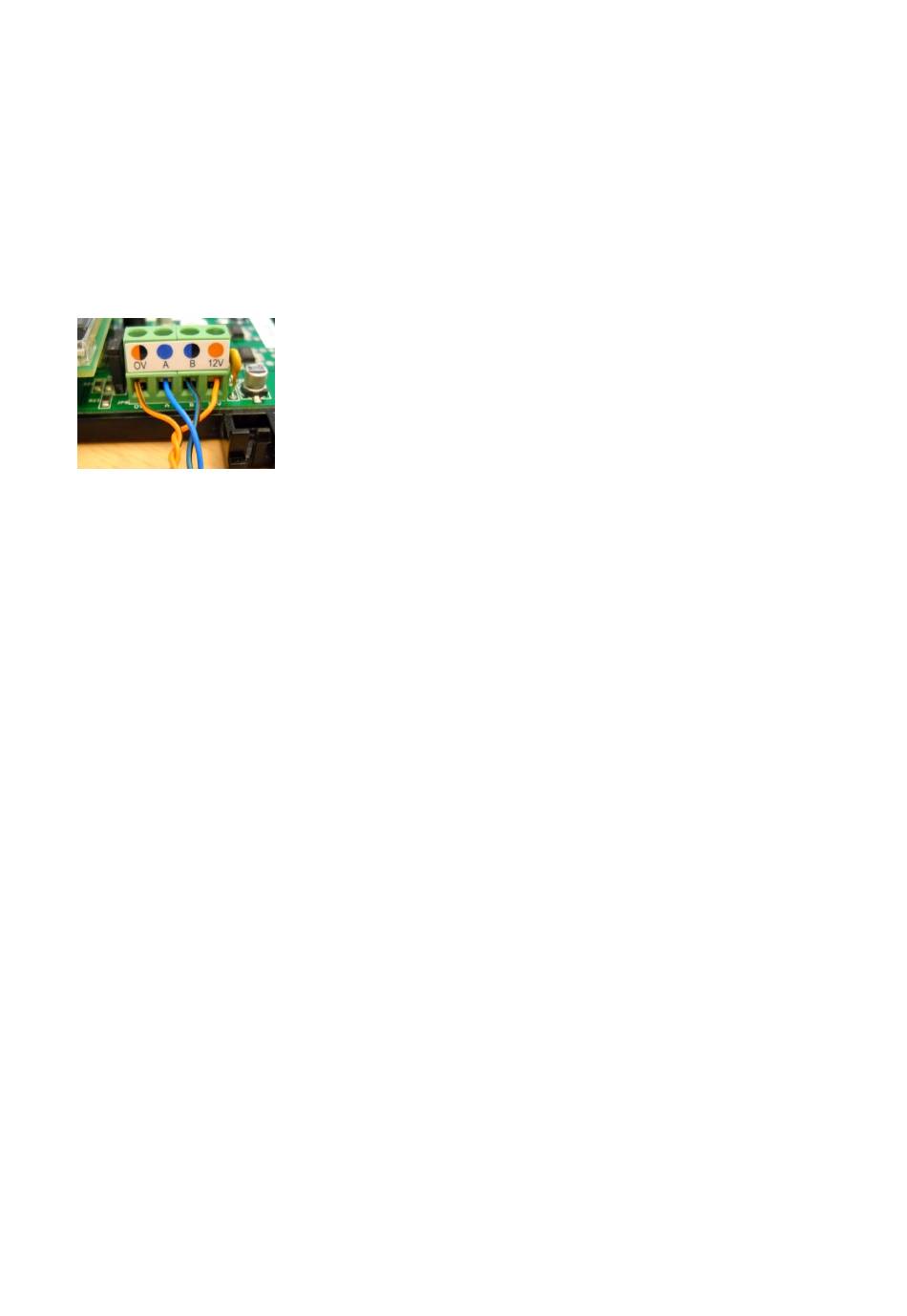

Die Ummantelung und die Abschirmfolie werden aus Gründen von EMC-
Störungen so dicht an den Anschlussstellen wie möglich abisoliert (siehe
Bild links).
2.
Seien Sie bei der Abisolierung der Leiter besonders vorsichtig, damit sie
nicht beschädigt werden oder knicken.
3.
Behalten Sie die paarweise verdrillten Leiter bis zu den Anschlussstellen
bei.
4.
Die Schirmung wird bei der Hauptbox terminiert, wie es in dem Abschnitt
6.2 gezeigt ist.
WICHTIG! Achten Sie darauf, dass die 2 schwarzen Leiter nicht vertauscht
werden. Das Kabel besteht aus 2 Paaren. Das schwarz/blaue Paar gehört an
die beiden mittleren Klemmen A und B. Das schwarz/orange Paar gehört an
die 2 äußeren Klemmen 0 V und 12 V.
X-Vent Controller - Funktions- und Menüübersicht - 4.5. 08.03.2011
Seite 6
