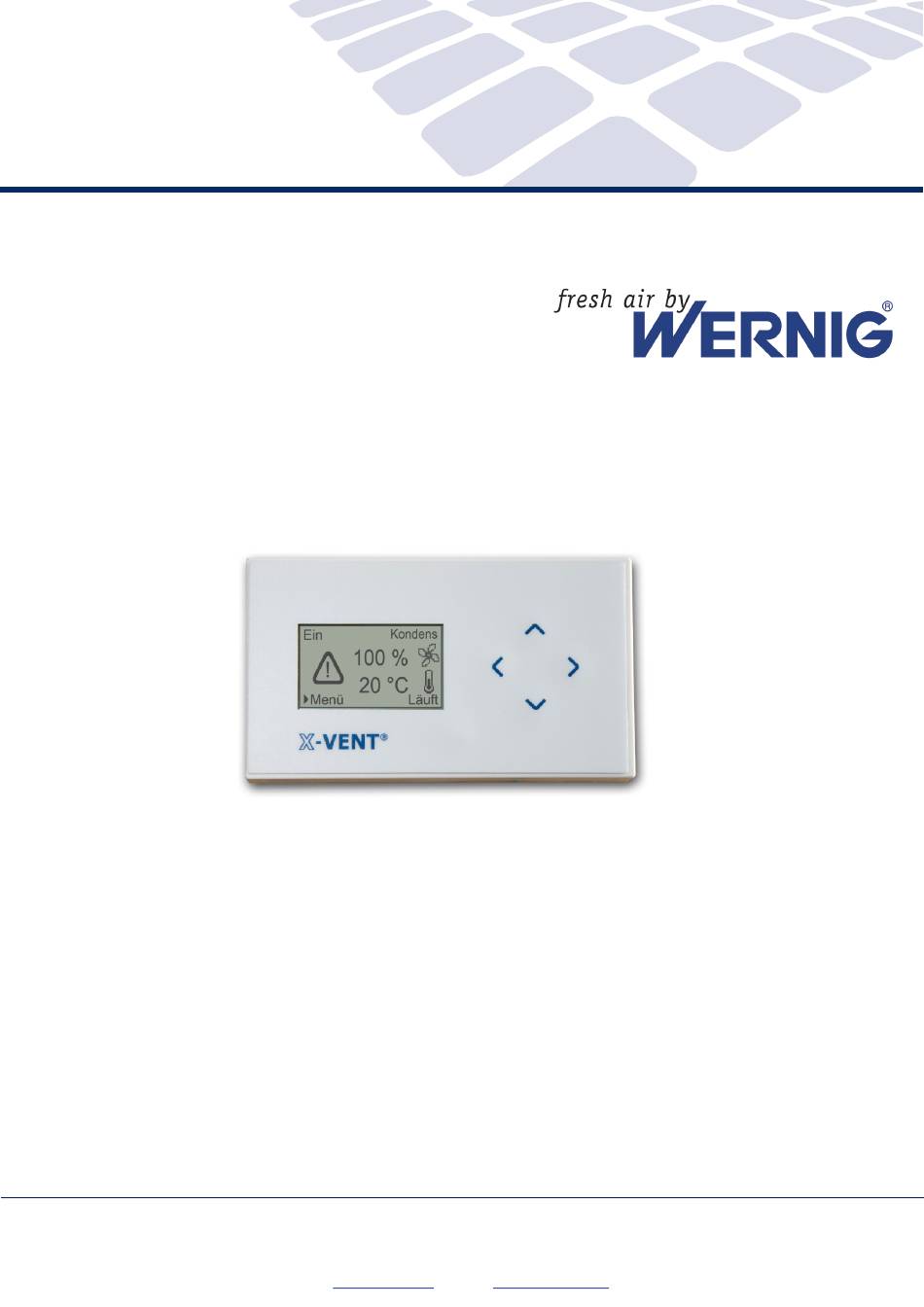

X-Vent Controller
Funktions- und Menüübersicht
Version 08-03-11
BA04/24.0
Airmaster A/S
• Industrivej 59
E-mail: info@airmaster.dk
KUNSTSTOFF- UND LÜFTUNGSTECHNIK
A-9163 Unterbergen / Rosental, Kärnten
• DK - 9600 Aars
Tel. +43 (0)4227 22130, Fax +43 (0)4227 3564
• www.airmaster.dk
www.wernig.at, e-mail:
• Tel. +45 98 62 48 22
office@wernig.at
• Fax. +45 98 62 57 77

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Wernig X-Vent Controller

  • Seite 1 X-Vent Controller Funktions- und Menüübersicht Version 08-03-11 BA04/24.0 KUNSTSTOFF- UND LÜFTUNGSTECHNIK A-9163 Unterbergen / Rosental, Kärnten Airmaster A/S • Industrivej 59 • DK - 9600 Aars • Tel. +45 98 62 48 22 • Fax. +45 98 62 57 77 Tel.

  • Seite 2: Inhaltsverzeichnis

    TATUSMENÜ Alarme ..................................24 .................................. 24 LARMÜBERSICHT ..............................24 UFHEBUNG VON LARMEN Anschluss der Schalttafel ............................ 24 Seite 2 Das Recht auf Änderung ohne vorherige X-Vent Controller - Funktions- und Menüübersicht - 4.5. 08.03.2011 Ankündigung behält sich der Hersteller vor.

  • Seite 3: Einleitung

    Klappen, ein evtl. Heizregister, die Kühleinheit, die Bypass-Klappe, die Hantierung einer zu niedrigen Einblastemperatur, die Enteisung, das Signal vom Kondensatsensor usw. Neben der Aktivierung direkt an der Schalttafel und an der eingebauten Wochenuhr kann der X-Vent Controller durch verschiedene externe Steuersignale aktiviert werden, wie Start/Stopp über den PIR Sensor und den Kontaktsatz, oder die modulierte Steuerung über den CO...

  • Seite 4: Maßskizze / Montage

    2. Maßskizze / Montage Die Schalttafel für den X-Vent Controller wird mit Hilfe der beiden Befestigungslöcher, die einander diagonal gegenüber auf der Montageplatte platziert sind, an der Wand befestigt. Der Deckel der Schalttafel ist oben gelenkig angebracht und wird durch Herausklappen abgenommen.

  • Seite 5: Schalttafel

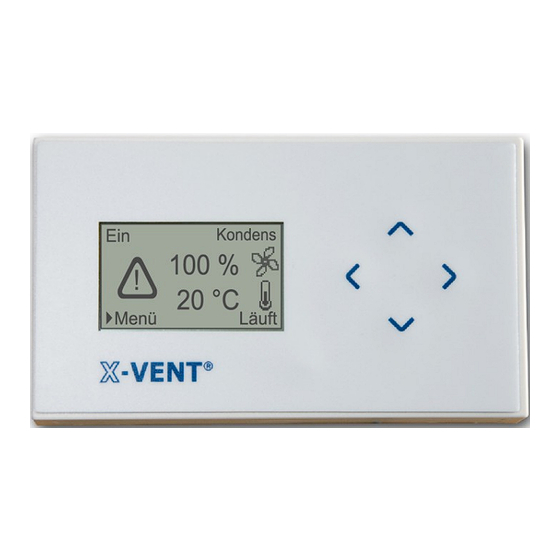

    Bei Alarm wird das Alarmsymbol angezeigt Menü Hilfstext Information, dass Pfeil nach rechts Zugang zum Hauptmenü ermöglicht Seite 5 Das Recht auf Änderung ohne vorherige X-Vent Controller - Funktions- und Menüübersicht - 4.5. 08.03.2011 Ankündigung behält sich der Hersteller vor.

  • Seite 6: Anschluss Der Schalttafel

    Klemmen A und B. Das schwarz/orange Paar gehört an die 2 äußeren Klemmen 0 V und 12 V. Seite 6 Das Recht auf Änderung ohne vorherige X-Vent Controller - Funktions- und Menüübersicht - 4.5. 08.03.2011 Ankündigung behält sich der Hersteller vor.

  • Seite 7: Benutzermenüübersicht

    Drücken Sie Drücken Sie 3.3 Minute (0-59) um zu speichern. Drücken Sie , um zurückzukehren. Drücken Sie Seite 7 Das Recht auf Änderung ohne vorherige X-Vent Controller - Funktions- und Menüübersicht - 4.5. 08.03.2011 Ankündigung behält sich der Hersteller vor.
  • Seite 8 Minute während einer Stunde die um zu speichern Anlage ein- oder ausschalten soll. Drücken Sie , um zurückzukehren. Drücken Sie Seite 8 Das Recht auf Änderung ohne vorherige X-Vent Controller - Funktions- und Menüübersicht - 4.5. 08.03.2011 Ankündigung behält sich der Hersteller vor.

  • Seite 9: Aktivität

    Achtung: Es wird empfohlen die Temperatur niemals unter 23 °C zu stellen um einen einwandfreien Betrieb der Anlage zu ermöglichen! Drücken Sie Seite 9 Das Recht auf Änderung ohne vorherige X-Vent Controller - Funktions- und Menüübersicht - 4.5. 08.03.2011 Ankündigung behält sich der Hersteller vor.
  • Seite 10 Hier finden Sie Informationen über Versionsnummer, Temperaturfühler u.a. Siehe Parameter unter 8.16 Statusmenüparameter über 4 Sek. gedrückt halten Seite 10 Das Recht auf Änderung ohne vorherige X-Vent Controller - Funktions- und Menüübersicht - 4.5. 08.03.2011 Ankündigung behält sich der Hersteller vor.

  • Seite 11: Inbetriebnahme / Betrieb

     Schalttafel (manuell und Uhrbetrieb)  Der X-Vent Controller startet die Anlage ”unabhängig” davon, welches der oben genannten Geräte ein Startsignal gegeben hat. Sofern nötig, kann die Programmierung der Anlage so geändert werden, dass ausgehend von einer "zusammengesetzten" Anzahl Startsignale eingeschaltet wird.

  • Seite 12: Schirmterminierung Bei Der Hauptbox

    Nach ca. 2 Minuten ist das Stoppverfahren ausgeführt und der Anlage Betriebsstatus zeigt den Text Gestoppt.  Seite 12 Das Recht auf Änderung ohne vorherige X-Vent Controller - Funktions- und Menüübersicht - 4.5. 08.03.2011 Ankündigung behält sich der Hersteller vor.

  • Seite 13: Betrieb Über Uhrsteuerung (Automatischer Betrieb)

    Bedingungen: Uhrzeit und Wochentag müssen an der Schalttafel eingestellt sein. Befolgen Sie die Vorgehensweise unter Menüpunkt 3 in Abschnitt 5. Menüübersicht. Die Wochenuhr im X-Vent Controller ist eine sogenannte Aktivitätsteuerung. Das bedeutet, dass die Steuerung auf die Einhaltung einer Reihe von Aktivitäten programmiert wird – oder auch Handlungen, wenn man will.

  • Seite 14: Betrieb Über Nachtkühlung

    Sollen die Temperaturreduzierung um 1 °C und die 40 % Luftmenge der Grundlüftung in einen anderen Wert geändert werden? - Siehe Abschnitt 8. Einstellungen auf Technikerniveau. Seite 14 Das Recht auf Änderung ohne vorherige X-Vent Controller - Funktions- und Menüübersicht - 4.5. 08.03.2011 Ankündigung behält sich der Hersteller vor.

  • Seite 15: Betrieb Über Pir Sensor

    Betrieb über PIR Sensor Wie bereits in diesem Abschnitt erwähnt, ist der X-Vent Controller als Standard darauf programmiert, über ein Signal von einem PIR Sensor zu starten/stoppen. Siehe den Schaltplan ist in dem Montage- und Betriebsanleitung bzgl. des Anschlusses eines PIR Sensors.

  • Seite 16: Betrieb Über Cts

    Nach dem CTS Startsignal geschieht Folgendes: Das 0-10 V Signal für die Luftmenge reguliert die Anlage linear von 0-100 %. Wenn das CTS Startsignal entfällt, führt der X-Vent Controller ein normales Stoppverfahren aus und hält die Anlage an. NB. Sofern man den Controller nur über CTS starten/stoppen will, und ihn im übrigen die an der Schalttafel eingestellte Luftmenge und Temperatur annehmen lassen will, wird das Startsignal nur als Betrieb über...

  • Seite 17: Master/Slave - Verbindung Mehrerer X-Vent Controller

    Neben oben genannter Adressierung muss die Master-Einheit so programmiert werden, dass eindeutig ist, wie viele Slave-Einheiten am Datenbus anliegen. Bzgl. einer detaillierten Beschreibung – Siehe Abschnitt 8. Einstellungen auf Technikerniveau. Seite 17 Das Recht auf Änderung ohne vorherige X-Vent Controller - Funktions- und Menüübersicht - 4.5. 08.03.2011 Ankündigung behält sich der Hersteller vor.

  • Seite 18: Einstellungen Auf Technikerniveau

    Der Controller gestattet nun, dass das CTS starten/stoppen und die Luftmenge bestimmen kann. (Siehe  Abschnitt 6.10) Zusammengesetzte Startbedingungen Der X-Vent Controller verfügt über 5 mögliche Plätze für Startbedingungen – im Technikermenü als Start priority 1,2,3,4 und 5 bezeichnet. Als Standard sind folgende Startbedingungen vorprogrammiert: Start pri. 1: Start Start pri.

  • Seite 19: Änderung Der Standardluftmenge

    16. Der Controller startet nun gemäß der zusammengesetzten Startbedingungen Änderung der Standardluftmenge Wenn der Strom zum X-Vent Controller unterbrochen wurde, kehrt er in die Standardeinstellungen der Luftmenge und Einblastemperatur zurück. Die Standardluftmenge wird folgendermaßen geändert: Loggen Sie sich gemäß Punkt 8.1 in das Technikermenü ein ...

  • Seite 20: Änderung Der Differenztemperatur Der Nachtkühlung

    Sie wieder auf der Vorderseite/Startseite sind.  Der Controller verwendet nun die neue Nachlaufzeit für den PIR Sensor. (Siehe Abschnitt 6.8)  Seite 20 Das Recht auf Änderung ohne vorherige X-Vent Controller - Funktions- und Menüübersicht - 4.5. 08.03.2011 Ankündigung behält sich der Hersteller vor.

  • Seite 21: Änderung Der Cts Temperaturstufen

    Drücken Sie oder um die gewünschte maximale Raumtemperatur zu wählen  Drücken Sie um zu speichern  Seite 21 Das Recht auf Änderung ohne vorherige X-Vent Controller - Funktions- und Menüübersicht - 4.5. 08.03.2011 Ankündigung behält sich der Hersteller vor.

  • Seite 22: Änderung Von Setzpunkten Für Aktivierung Der Nachtkühlung

    X-Vent II 900, Verdrängungsmodell mit und ohne Nachheizregister: -3  Andre X-Vent II Modelle ohne Nachheizregister: -2  Andre X-Vent II Modelle mit Nachheizregister: 0 Seite 22 Das Recht auf Änderung ohne vorherige X-Vent Controller - Funktions- und Menüübersicht - 4.5. 08.03.2011 Ankündigung behält sich der Hersteller vor.

  • Seite 23: Co2 Setupmenü

    ––.– - In Situationen wo die Anlage Möglichkeit hat um Übersteuerung die gewünschte Einblastemperatur, wird das Einblastemperatur wie der Anlage Steuert nach da gezeigt. Seite 23 Das Recht auf Änderung ohne vorherige X-Vent Controller - Funktions- und Menüübersicht - 4.5. 08.03.2011 Ankündigung behält sich der Hersteller vor.

  • Seite 24: Alarme

    Der Anschluss der Schalttafel muss gemäß dem Schaltplan durchgeführt werden, siehe das in dem Montage- und Betriebsanleitung für die Aktuelle Anlage. Seite 24 Das Recht auf Änderung ohne vorherige X-Vent Controller - Funktions- und Menüübersicht - 4.5. 08.03.2011 Ankündigung behält sich der Hersteller vor.
