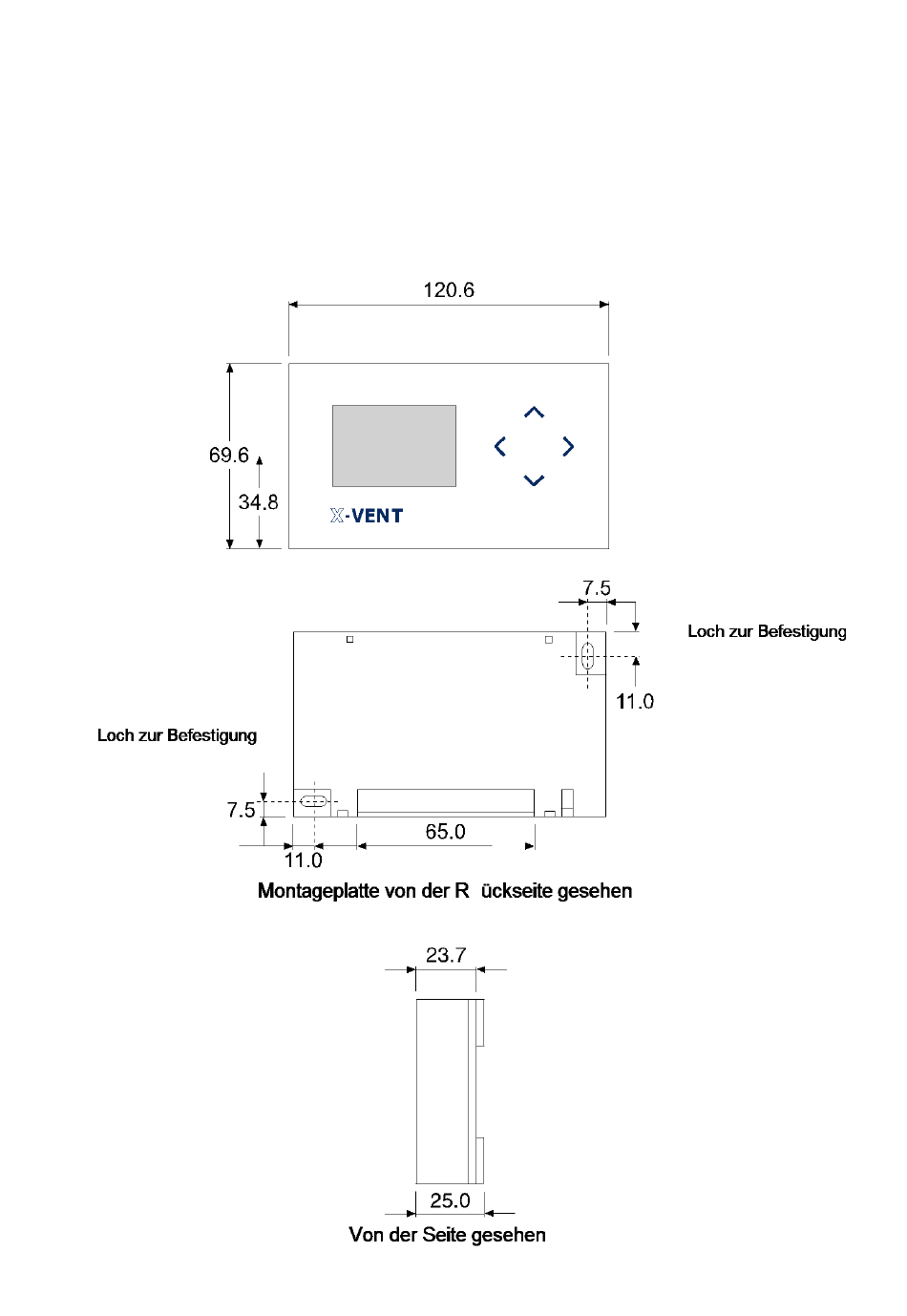

2. Maßskizze / Montage
Die Schalttafel für den X-Vent Controller wird mit Hilfe der beiden Befestigungslöcher, die einander diagonal gegenüber
auf der Montageplatte platziert sind, an der Wand befestigt.
Der Deckel der Schalttafel ist oben gelenkig angebracht und wird durch Herausklappen abgenommen.
Anschließend wird das Flachkabel abmontiert, das sich an der Montageplatte zwischen Deckel und Anzeigefläche
befindet.
Die Montage kann nun mit Hilfe der beiden oben genannten Löcher in der Montageplatte erfolgen – siehe im Übrigen
unten stehende Maßskizze.
Seite 4
Das Recht auf Änderung ohne vorherige
X-Vent Controller - Funktions- und Menüübersicht - 4.5. 08.03.2011
Ankündigung behält sich der Hersteller vor.
