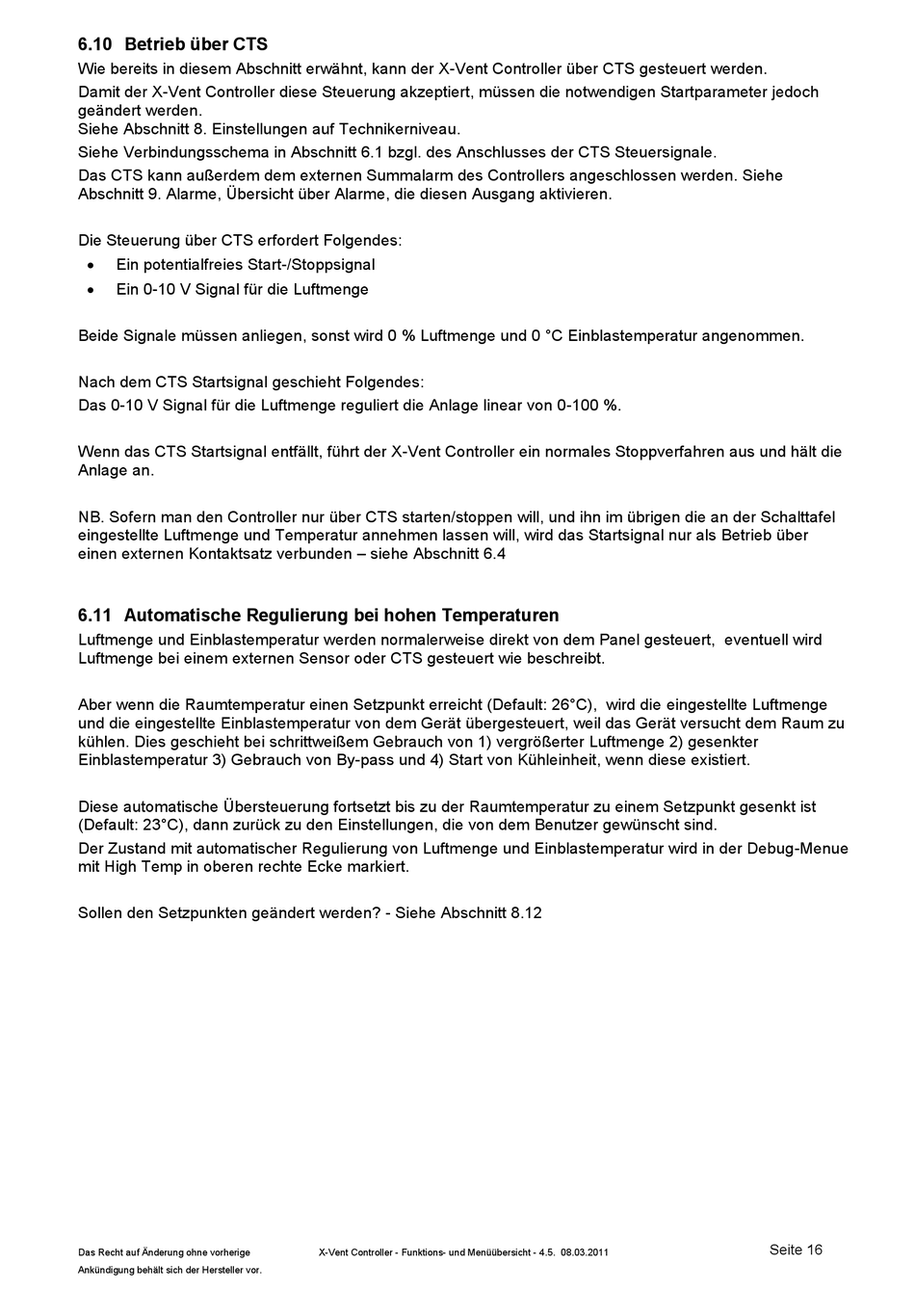

6.10 Betrieb über CTS
Wie bereits in diesem Abschnitt erwähnt, kann der X-Vent Controller über CTS gesteuert werden.
Damit der X-Vent Controller diese Steuerung akzeptiert, müssen die notwendigen Startparameter jedoch
geändert werden.
Siehe Abschnitt 8. Einstellungen auf Technikerniveau.
Siehe Verbindungsschema in Abschnitt 6.1 bzgl. des Anschlusses der CTS Steuersignale.
Das CTS kann außerdem dem externen Summalarm des Controllers angeschlossen werden. Siehe
Abschnitt 9. Alarme, Übersicht über Alarme, die diesen Ausgang aktivieren.
Die Steuerung über CTS erfordert Folgendes:
Ein potentialfreies Start-/Stoppsignal
Ein 0-10 V Signal für die Luftmenge
Beide Signale müssen anliegen, sonst wird 0 % Luftmenge und 0 °C Einblastemperatur angenommen.
Nach dem CTS Startsignal geschieht Folgendes:
Das 0-10 V Signal für die Luftmenge reguliert die Anlage linear von 0-100 %.
Wenn das CTS Startsignal entfällt, führt der X-Vent Controller ein normales Stoppverfahren aus und hält die
Anlage an.
NB. Sofern man den Controller nur über CTS starten/stoppen will, und ihn im übrigen die an der Schalttafel
eingestellte Luftmenge und Temperatur annehmen lassen will, wird das Startsignal nur als Betrieb über
einen externen Kontaktsatz verbunden – siehe Abschnitt 6.4

6.11 Automatische Regulierung bei hohen Temperaturen

Luftmenge und Einblastemperatur werden normalerweise direkt von dem Panel gesteuert, eventuell wird
Luftmenge bei einem externen Sensor oder CTS gesteuert wie beschreibt.
Aber wenn die Raumtemperatur einen Setzpunkt erreicht (Default: 26°C), wird die eingestellte Luftmenge
und die eingestellte Einblastemperatur von dem Gerät übergesteuert, weil das Gerät versucht dem Raum zu
kühlen. Dies geschieht bei schrittweißem Gebrauch von 1) vergrößerter Luftmenge 2) gesenkter
Einblastemperatur 3) Gebrauch von By-pass und 4) Start von Kühleinheit, wenn diese existiert.
Diese automatische Übersteuerung fortsetzt bis zu der Raumtemperatur zu einem Setzpunkt gesenkt ist
(Default: 23°C), dann zurück zu den Einstellungen, die von dem Benutzer gewünscht sind.
Der Zustand mit automatischer Regulierung von Luftmenge und Einblastemperatur wird in der Debug-Menue
mit High Temp in oberen rechte Ecke markiert.
Sollen den Setzpunkten geändert werden? - Siehe Abschnitt 8.12
Das Recht auf Änderung ohne vorherige
Ankündigung behält sich der Hersteller vor.
X-Vent Controller - Funktions- und Menüübersicht - 4.5. 08.03.2011
