Einstellungen Auf Technikerniveau; Zugang Zum Technikermenü; Änderung Der Startbedingungen - Wernig X-Vent Controller Funktions- Und Menüübersicht

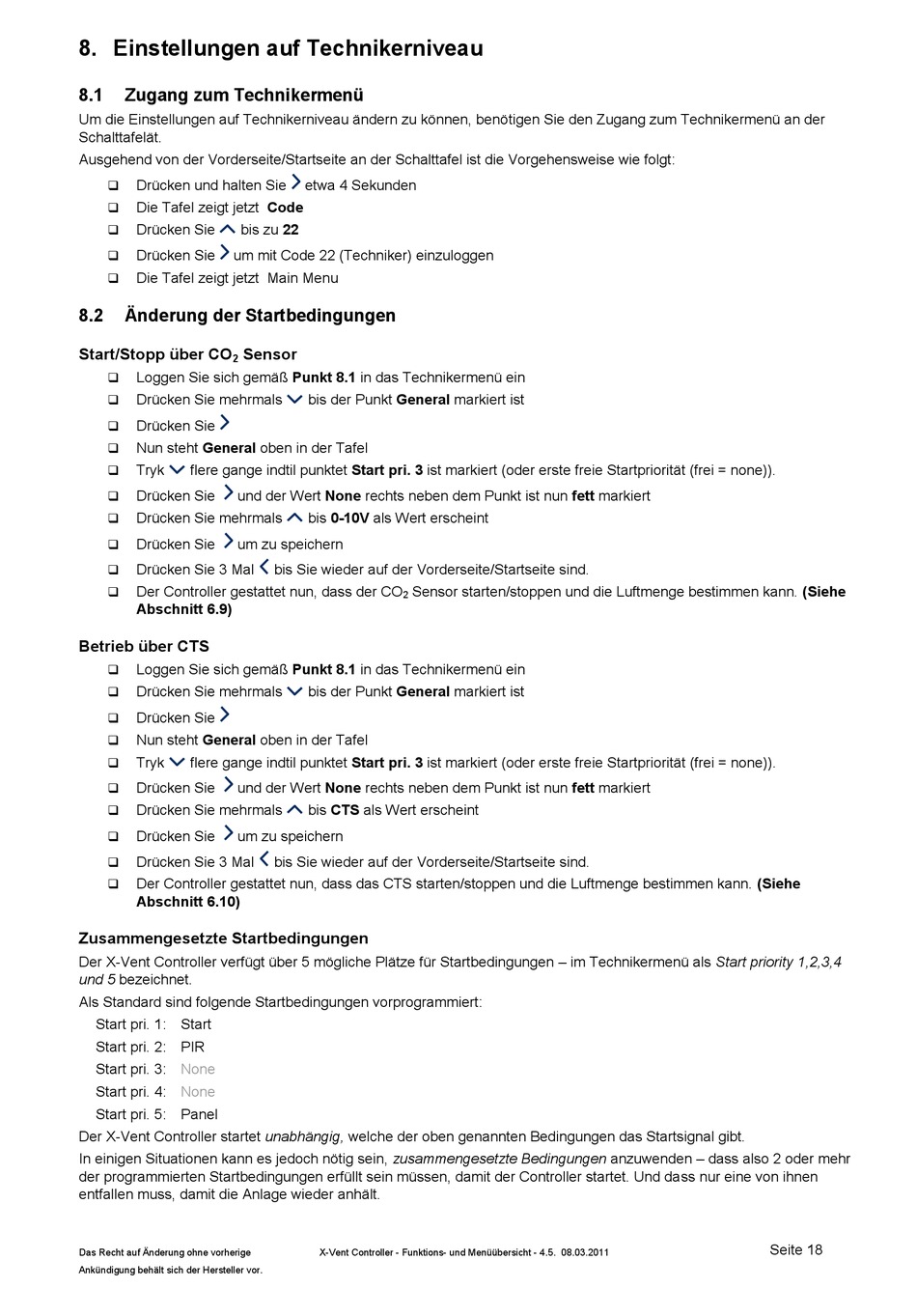

8. Einstellungen auf Technikerniveau

8.1 Zugang zum Technikermenü
Um die Einstellungen auf Technikerniveau ändern zu können, benötigen Sie den Zugang zum Technikermenü an der
Schalttafelät.
Ausgehend von der Vorderseite/Startseite an der Schalttafel ist die Vorgehensweise wie folgt:
Drücken und halten Sie

Die Tafel zeigt jetzt Code

Drücken Sie bis zu 22

Drücken Sie um mit Code 22 (Techniker) einzuloggen

Die Tafel zeigt jetzt Main Menu

8.2 Änderung der Startbedingungen
Start/Stopp über CO Sensor
2
Loggen Sie sich gemäß Punkt 8.1 in das Technikermenü ein

Drücken Sie mehrmals

Drücken Sie

Nun steht General oben in der Tafel

Tryk flere gange indtil punktet Start pri. 3 ist markiert (oder erste freie Startpriorität (frei = none)).

Drücken Sie und der Wert None rechts neben dem Punkt ist nun fett markiert

Drücken Sie mehrmals

Drücken Sie um zu speichern

Drücken Sie 3 Mal

Der Controller gestattet nun, dass der CO

Abschnitt 6.9)
Betrieb über CTS
Loggen Sie sich gemäß Punkt 8.1 in das Technikermenü ein

Drücken Sie mehrmals

Drücken Sie

Nun steht General oben in der Tafel

Tryk flere gange indtil punktet Start pri. 3 ist markiert (oder erste freie Startpriorität (frei = none)).

Drücken Sie und der Wert None rechts neben dem Punkt ist nun fett markiert

Drücken Sie mehrmals

Drücken Sie um zu speichern

Drücken Sie 3 Mal

Der Controller gestattet nun, dass das CTS starten/stoppen und die Luftmenge bestimmen kann. (Siehe

Abschnitt 6.10)
Zusammengesetzte Startbedingungen
Der X-Vent Controller verfügt über 5 mögliche Plätze für Startbedingungen – im Technikermenü als Start priority 1,2,3,4
und 5 bezeichnet.
Als Standard sind folgende Startbedingungen vorprogrammiert:
Start pri. 1: Start
Start pri. 2: PIR
Start pri. 3: None
Start pri. 4: None
Start pri. 5: Panel
Der X-Vent Controller startet unabhängig, welche der oben genannten Bedingungen das Startsignal gibt.
In einigen Situationen kann es jedoch nötig sein, zusammengesetzte Bedingungen anzuwenden – dass also 2 oder mehr
der programmierten Startbedingungen erfüllt sein müssen, damit der Controller startet. Und dass nur eine von ihnen
entfallen muss, damit die Anlage wieder anhält.
Das Recht auf Änderung ohne vorherige
Ankündigung behält sich der Hersteller vor.
etwa 4 Sekunden
bis der Punkt General markiert ist
bis 0-10V als Wert erscheint
bis Sie wieder auf der Vorderseite/Startseite sind.
Sensor starten/stoppen und die Luftmenge bestimmen kann. (Siehe
2
bis der Punkt General markiert ist
bis CTS als Wert erscheint
bis Sie wieder auf der Vorderseite/Startseite sind.
X-Vent Controller - Funktions- und Menüübersicht - 4.5. 08.03.2011
Seite 18
