1. Einleitung

Der X-Vent Controller ist eine digitale Automatik, die speziell zur Steuerung Ihrer X-Vent Lüftungsanlagen konstruiert
wurde. Der Controller hantiert alle Prozesse der X-Vent Anlage – hierunter die Lüftungssteuerung, die Aktivierung der
Klappen, ein evtl. Heizregister, die Kühleinheit, die Bypass-Klappe, die Hantierung einer zu niedrigen Einblastemperatur,
die Enteisung, das Signal vom Kondensatsensor usw.
Neben der Aktivierung direkt an der Schalttafel und an der eingebauten Wochenuhr kann der X-Vent Controller durch
verschiedene externe Steuersignale aktiviert werden, wie Start/Stopp über den PIR Sensor und den Kontaktsatz, oder
die modulierte Steuerung über den CO Sensor und 0-10 V CTS Signale.
2
Die gesamte Prozesshantierung erfolgt in der Hauptbox, die in die Anlage eingebaut ist, und die Interaktion mit den

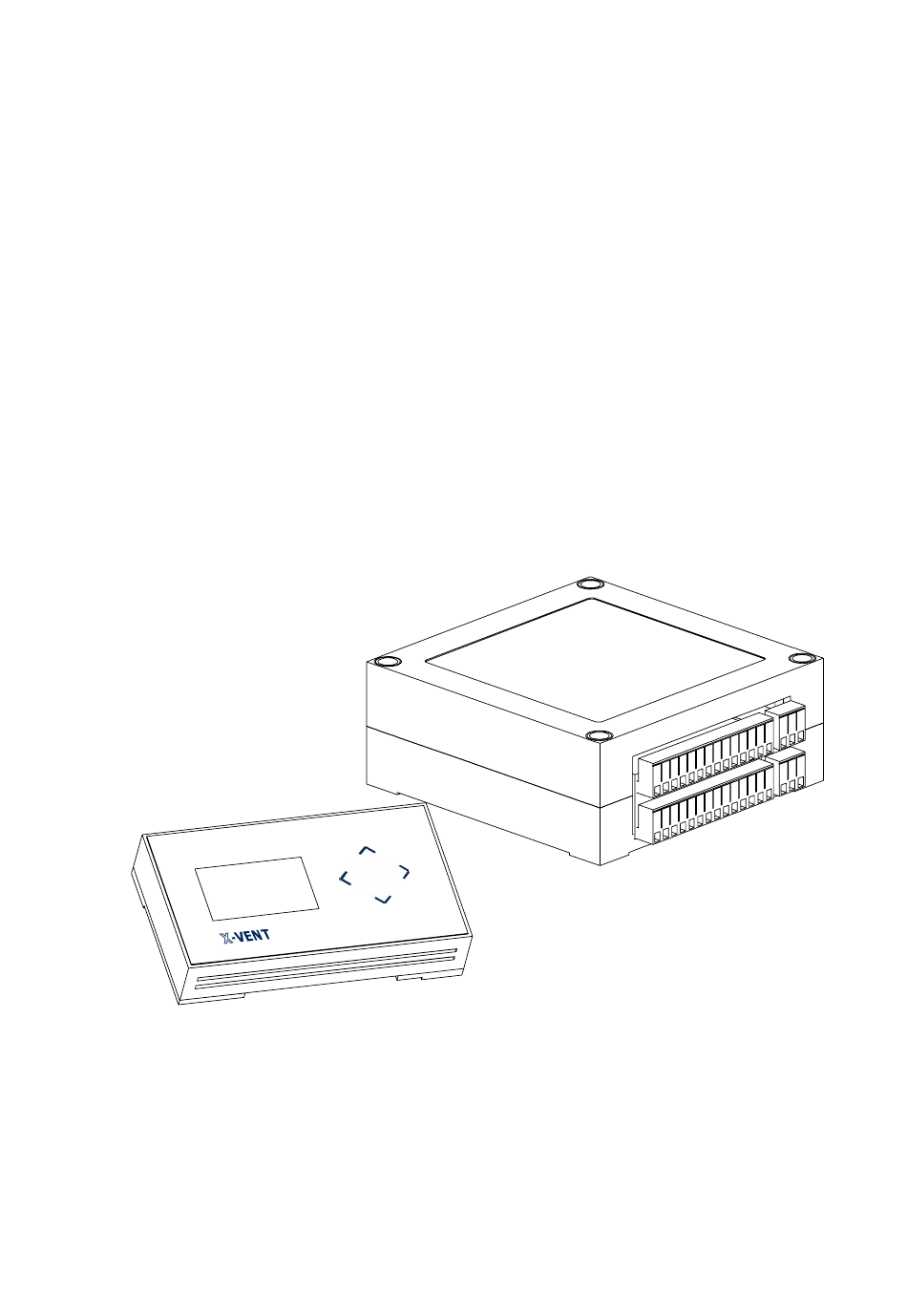

Benutzern erfolgt über die Schalttafel. (Siehe untenstehende Skizze).
Die Schalttafel bietet mehrere fortschrittliche Steuerungsmöglichkeiten, wie den Uhrbetrieb über die im Gerät eingebaute
Wochenuhr, die Möglichkeit der Einstellung der Nachtkühlung, Hintergrundlüftung sowie die Änderung vieler
verschiedener Parameter der Funktionen der Anlage.
Diese Anleitung beschreibt, wie Sie die Anlage einstellen und bedienen, und wie die verschiedenen elektrischen
Verbindungen und Steuerungssignale ausgeführt werden.
Viel Vergnügen.
