6.2

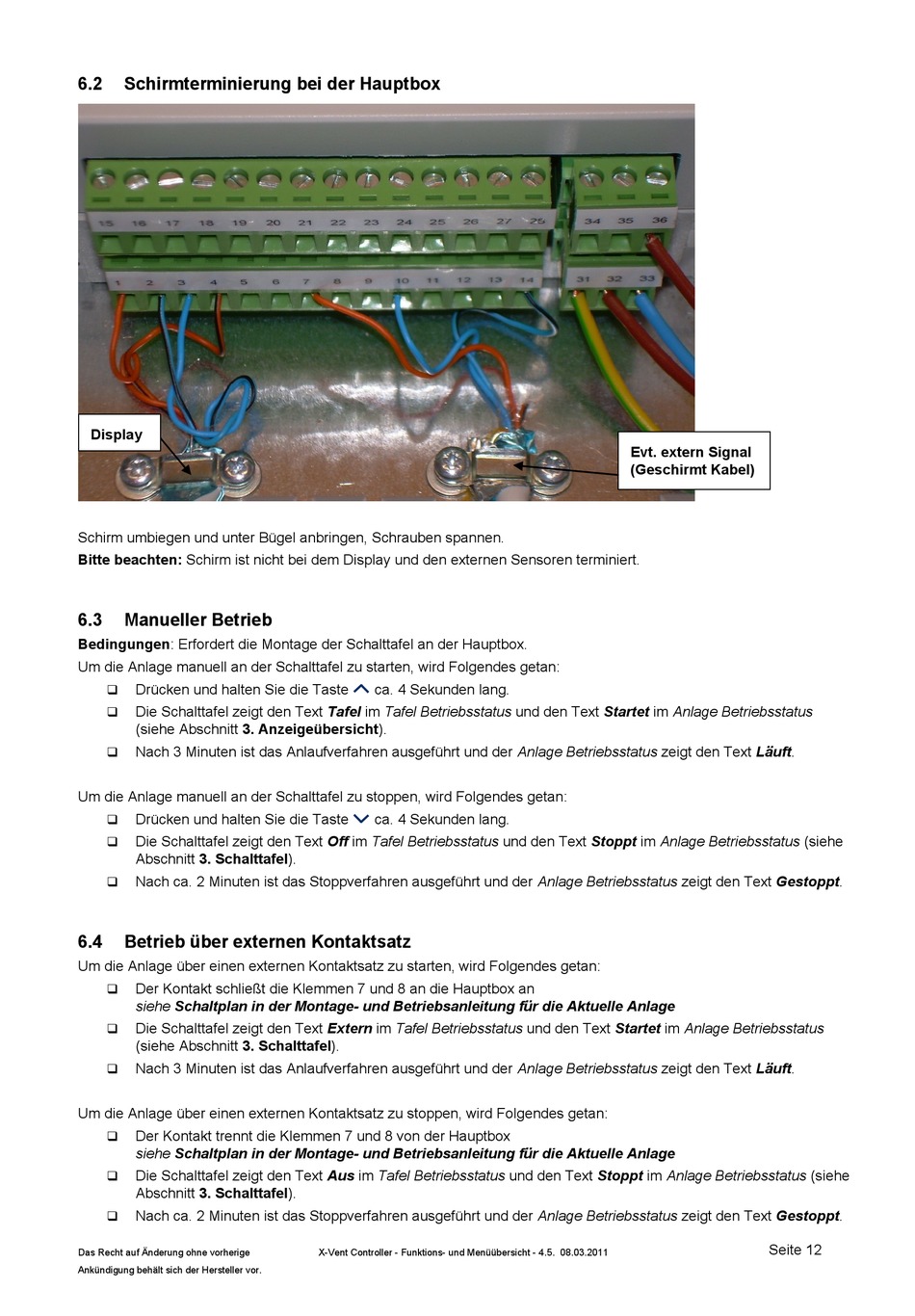

Schirmterminierung bei der Hauptbox

Display
Schirm umbiegen und unter Bügel anbringen, Schrauben spannen.
Bitte beachten: Schirm ist nicht bei dem Display und den externen Sensoren terminiert.
6.3

Manueller Betrieb

Bedingungen: Erfordert die Montage der Schalttafel an der Hauptbox.
Um die Anlage manuell an der Schalttafel zu starten, wird Folgendes getan:
Drücken und halten Sie die Taste
Die Schalttafel zeigt den Text Tafel im Tafel Betriebsstatus und den Text Startet im Anlage Betriebsstatus
(siehe Abschnitt 3. Anzeigeübersicht).
Nach 3 Minuten ist das Anlaufverfahren ausgeführt und der Anlage Betriebsstatus zeigt den Text Läuft.
Um die Anlage manuell an der Schalttafel zu stoppen, wird Folgendes getan:
Drücken und halten Sie die Taste
Die Schalttafel zeigt den Text Off im Tafel Betriebsstatus und den Text Stoppt im Anlage Betriebsstatus (siehe
Abschnitt 3. Schalttafel).
Nach ca. 2 Minuten ist das Stoppverfahren ausgeführt und der Anlage Betriebsstatus zeigt den Text Gestoppt.
6.4
Betrieb über externen Kontaktsatz
Um die Anlage über einen externen Kontaktsatz zu starten, wird Folgendes getan:
Der Kontakt schließt die Klemmen 7 und 8 an die Hauptbox an
siehe Schaltplan in der Montage- und Betriebsanleitung für die Aktuelle Anlage
Die Schalttafel zeigt den Text Extern im Tafel Betriebsstatus und den Text Startet im Anlage Betriebsstatus
(siehe Abschnitt 3. Schalttafel).
Nach 3 Minuten ist das Anlaufverfahren ausgeführt und der Anlage Betriebsstatus zeigt den Text Läuft.
Um die Anlage über einen externen Kontaktsatz zu stoppen, wird Folgendes getan:
Der Kontakt trennt die Klemmen 7 und 8 von der Hauptbox
siehe Schaltplan in der Montage- und Betriebsanleitung für die Aktuelle Anlage
Die Schalttafel zeigt den Text Aus im Tafel Betriebsstatus und den Text Stoppt im Anlage Betriebsstatus (siehe
Abschnitt 3. Schalttafel).
Nach ca. 2 Minuten ist das Stoppverfahren ausgeführt und der Anlage Betriebsstatus zeigt den Text Gestoppt.
Das Recht auf Änderung ohne vorherige
Ankündigung behält sich der Hersteller vor.
ca. 4 Sekunden lang.
ca. 4 Sekunden lang.
X-Vent Controller - Funktions- und Menüübersicht - 4.5. 08.03.2011
Evt. extern Signal
(Geschirmt Kabel)
Seite 12
