7. Master/Slave – Verbindung mehrerer X-Vent Controller
Bedingungen: Alle Anlagen müssen genau vom gleichen Typ sein, und auch die Softwareversionen in allen Controllern
müssen gleich sein. D.h. werden Anlagen miteinander verbunden, die zu verschiedenen Zeitpunkten erworben wurden,
muss die Software in allen Anlagen aktualisiert werden. Nehmen Sie Kontakt zu Airmaster A/S auf.

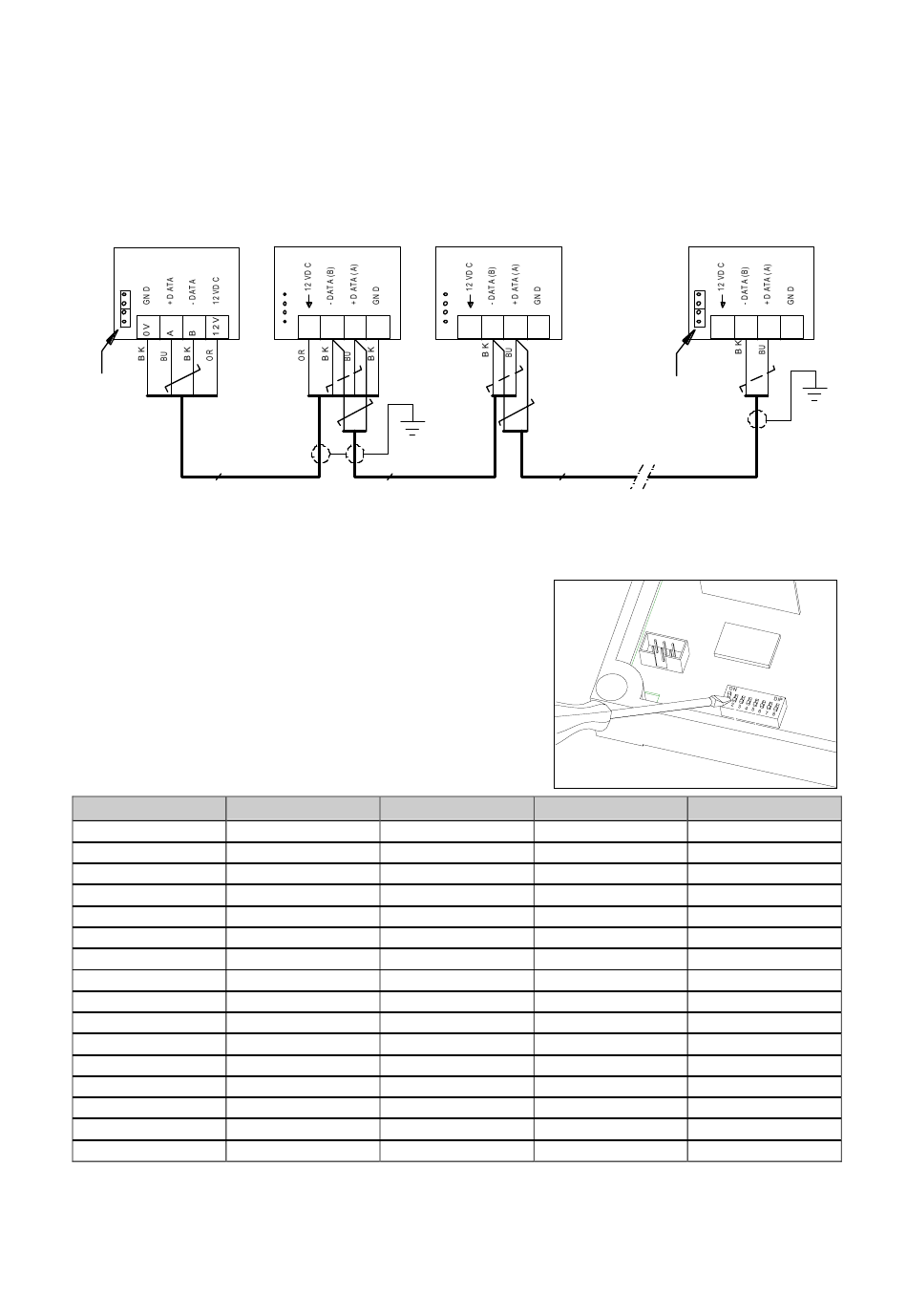

Schließen Sie die Einheiten an die Schalttafel und die Kontrollboxen wie im gezeigten Schaltplan an. Die erste Einheit,
meistens die Schalttafel, und die letzte Einheit werden wie gezeigt mit Jumpern terminiert. Kabellänge max. 30 m.
S hal tta fe l
J u m p e r
- w 1 2 x 2 x 0 ,6 *
* Ni ch t vo n Ai rmaster ge li efert
Die Schirmung wird nur an einem Ende angeschlossen!!
Evtl. externe Start- und Steuersignale (beschrieben in Abschnitt 6) werden mit der MASTER-Einheit verbunden, die das
Signal an die Slave-Einheiten weitersendet.
7.1
Adressierung von Master- und Slave-Einheiten
Die Einstellung der Adresse erfolgt gemäß unten stehendem Schema
mit 4 Abblendschaltern an der Hauptbox der jeweiligen Einheit.
Beachten Sie, dass die Schalttafel nicht Teil des Adressensystems
ist.
Beachten! Sofern die Anlagen mit einer Master/Slave-Einrichtung
bestellt wurden, einschl. der Informationen über zusammengehörige
Anlagen, ist diese Adressierung bereits vorgenommen worden.
Einheit Nr.
Abblendschalter 1
Master
Slave 1
Slave 2
Slave 3
Slave 4
Slave 5
Slave 6
Slave 7
Slave 8
Slave 9
Slave 10
Slave 11
Slave 12
Slave 13
Slave 14
Slave 15
Wichtig!
Neben oben genannter Adressierung muss die Master-Einheit so programmiert werden, dass eindeutig ist, wie viele
Slave-Einheiten am Datenbus anliegen.
Bzgl. einer detaillierten Beschreibung – Siehe Abschnitt 8. Einstellungen auf Technikerniveau.
Das Recht auf Änderung ohne vorherige
Ankündigung behält sich der Hersteller vor.
