2. Stellen Sie die Schärfe des Bildes auf dem Fadenkreuz-Testbild I ein.
3. Prüfen Sie die Schärfe auf dem Fadenkreuz-Bild II und III.
Wenn die Schärfe aller drei Bilder eingestellt ist, sind diesbezüglich keine weiteren Einstellun-
gen mehr notwendig.
Wenn die Mittelachse ausgerichtet werden muss, setzen Sie den Vorgang mit Schritt 3 fort.
Die Einstellschrauben an der Objektivhalterung haben Auswirkungen auf die entsprechenden
Fadenkreuze auf den Testbildern. Die Kopfschraube (B) kann sich unter einer Plastikkappe
befinden. Entfernen Sie die Kappe vor der Einstellung und bewahren Sie sie auf.
4. Verwenden Sie zum Lösen von drei Justierschrauben (A) an der Objektivhalterung einen 5-mm-
Inbusschlüssel. Die Justierschrauben müssen mehrere Umdrehungen weit herausgedreht
werden, damit sie die innere Objektivhalteplatte nicht berühren.
Fadenkreuz-Testbild
5. Nehmen Sie die Feineinstellung der Bildschärfe im Fadenkreuz-Testbild I vor, indem Sie die
entsprechende Kopfschraube drehen. Führen Sie die Einstellung fort, bis das Fadenkreuz-
Testbild scharf gestellt ist und nicht mehr flimmert.
6. Nehmen Sie Einstellungen am Fadenkreuz-Testbild II vor, indem Sie die entsprechende
Kopfschraube drehen
gestellt ist und nicht mehr flimmert.
7. Nehmen Sie Einstellungen am Fadenkreuz-Testbild III vor, indem Sie die entsprechende
Kopfschraube drehen. Führen Sie die Einstellung fort, bis das Fadenkreuz-Testbild scharf
gestellt ist und nicht mehr flimmert.
8. Wiederholen Sie nach Bedarf die Schritte 5, 6 und 7, bis alle drei Fadenkreuz-Testbilder die
gleiche Bildschärfe aufweisen.
Mirage M-Serie Kurzanleitung
020-101951-01 Rev. 1 (07-2015)
Führen Sie die Einstellung fort, bis das Fadenkreuz-Testbild scharf
.
Installation und Einrichtung

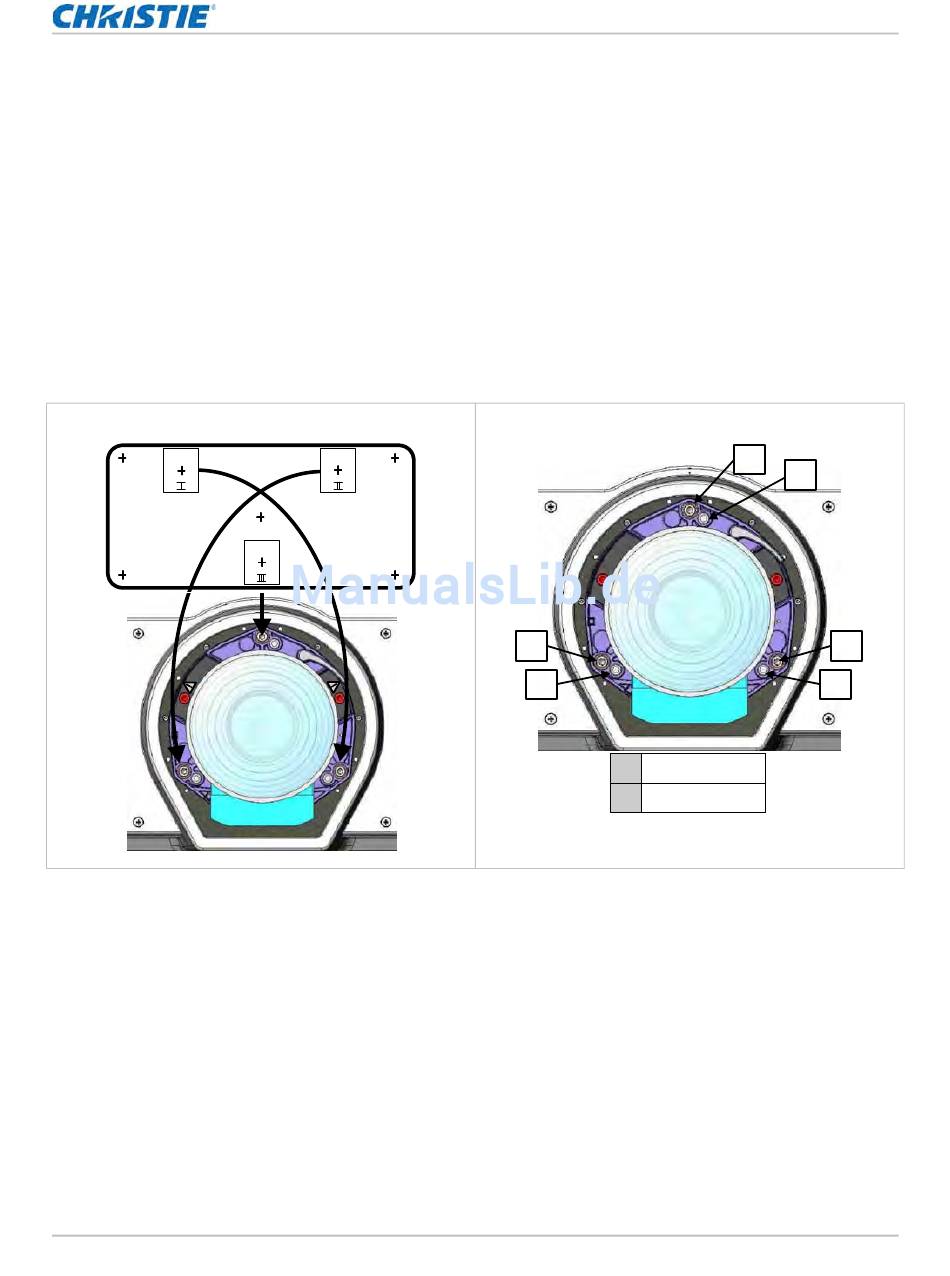

Position der Schrauben
A
B
A
Capscrew
B
Setscrew
A
B
A
B
