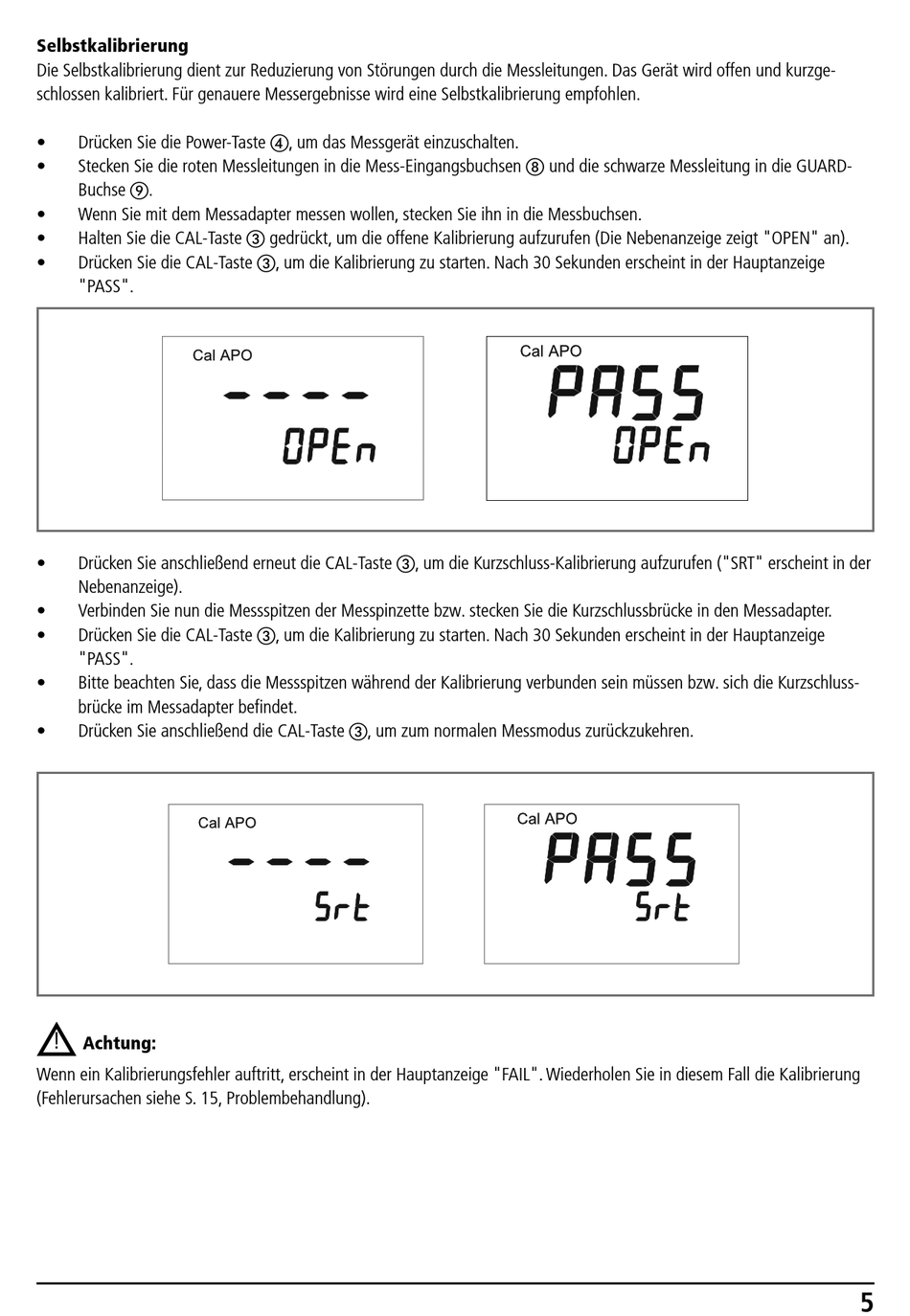

Selbstkalibrierung
Die Selbstkalibrierung dient zur Reduzierung von Störungen durch die Messleitungen. Das Gerät wird offen und kurzge-
schlossen kalibriert. Für genauere Messergebnisse wird eine Selbstkalibrierung empfohlen.
•
Drücken Sie die Power-Taste d, um das Messgerät einzuschalten.
•
Stecken Sie die roten Messleitungen in die Mess-Eingangsbuchsen h und die schwarze Messleitung in die GUARD-
Buchse i.
•
Wenn Sie mit dem Messadapter messen wollen, stecken Sie ihn in die Messbuchsen.
•
Halten Sie die CAL-Taste c gedrückt, um die offene Kalibrierung aufzurufen (Die Nebenanzeige zeigt "OPEN" an).
•
Drücken Sie die CAL-Taste c, um die Kalibrierung zu starten. Nach 30 Sekunden erscheint in der Hauptanzeige
"PASS".
•
Drücken Sie anschließend erneut die CAL-Taste c, um die Kurzschluss-Kalibrierung aufzurufen ("SRT" erscheint in der
Nebenanzeige).
•
Verbinden Sie nun die Messspitzen der Messpinzette bzw. stecken Sie die Kurzschlussbrücke in den Messadapter.
•
Drücken Sie die CAL-Taste c, um die Kalibrierung zu starten. Nach 30 Sekunden erscheint in der Hauptanzeige
"PASS".
•
Bitte beachten Sie, dass die Messspitzen während der Kalibrierung verbunden sein müssen bzw. sich die Kurzschluss-
brücke im Messadapter befindet.
•
Drücken Sie anschließend die CAL-Taste c, um zum normalen Messmodus zurückzukehren.
!
Achtung:
Wenn ein Kalibrierungsfehler auftritt, erscheint in der Hauptanzeige "FAIL". Wiederholen Sie in diesem Fall die Kalibrierung
(Fehlerursachen siehe S. 15, Problembehandlung).
5
