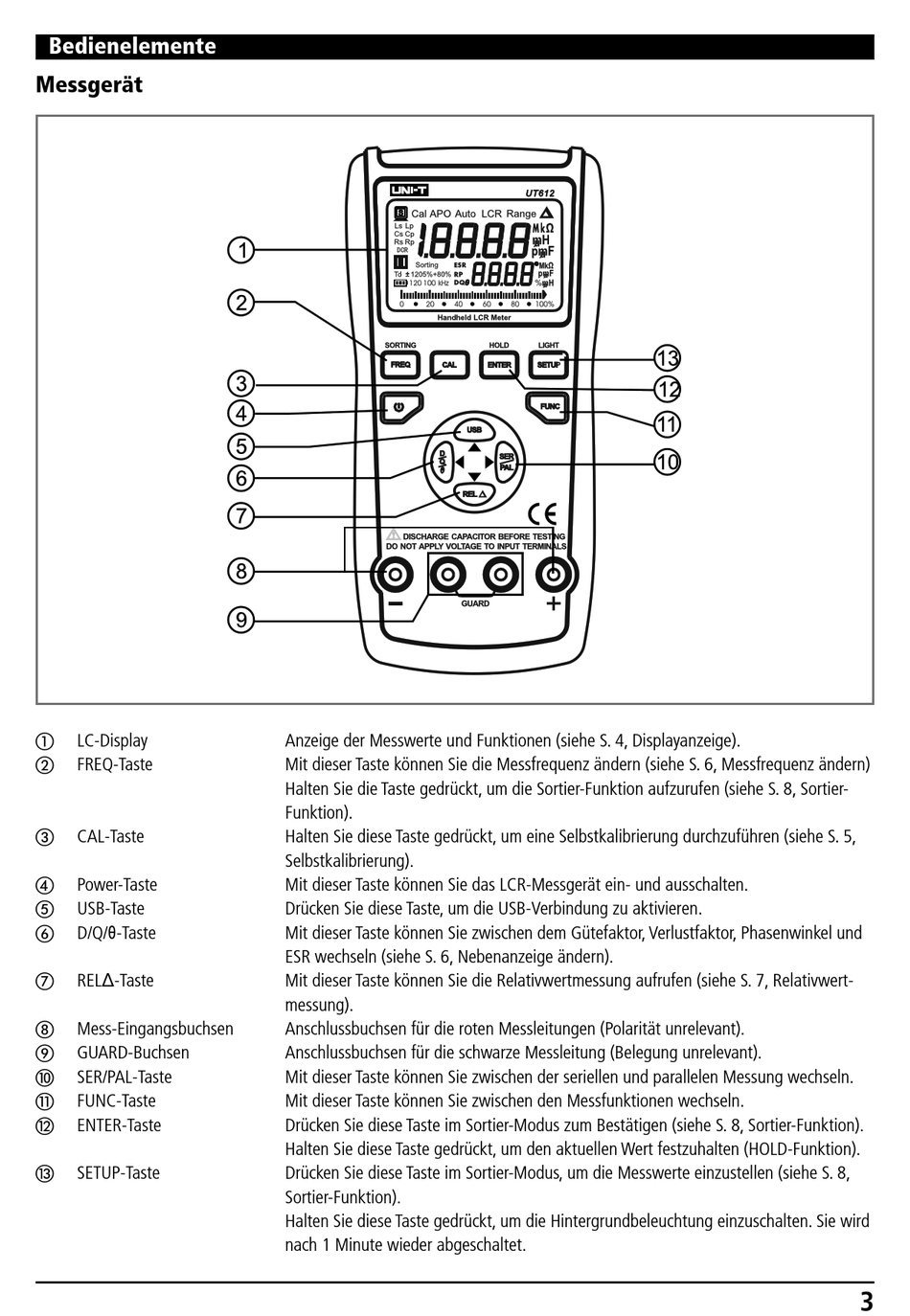

Bedienelemente
Messgerät
LC-Display
a
FREQ-Taste
b
CAL-Taste
c
Power-Taste
d
USB-Taste
e
D/Q/θ-Taste
f
RELΔ-Taste
g
Mess-Eingangsbuchsen
h
GUARD-Buchsen
i
SER/PAL-Taste
j
FUNC-Taste
k
ENTER-Taste
l
SETUP-Taste
m
Anzeige der Messwerte und Funktionen (siehe S. 4, Displayanzeige).
Mit dieser Taste können Sie die Messfrequenz ändern (siehe S. 6, Messfrequenz ändern)
Halten Sie die Taste gedrückt, um die Sortier-Funktion aufzurufen (siehe S. 8, Sortier-
Funktion).
Halten Sie diese Taste gedrückt, um eine Selbstkalibrierung durchzuführen (siehe S. 5,
Selbstkalibrierung).
Mit dieser Taste können Sie das LCR-Messgerät ein- und ausschalten.
Drücken Sie diese Taste, um die USB-Verbindung zu aktivieren.
Mit dieser Taste können Sie zwischen dem Gütefaktor, Verlustfaktor, Phasenwinkel und
ESR wechseln (siehe S. 6, Nebenanzeige ändern).
Mit dieser Taste können Sie die Relativwertmessung aufrufen (siehe S. 7, Relativwert-
messung).
Anschlussbuchsen für die roten Messleitungen (Polarität unrelevant).
Anschlussbuchsen für die schwarze Messleitung (Belegung unrelevant).
Mit dieser Taste können Sie zwischen der seriellen und parallelen Messung wechseln.
Mit dieser Taste können Sie zwischen den Messfunktionen wechseln.
Drücken Sie diese Taste im Sortier-Modus zum Bestätigen (siehe S. 8, Sortier-Funktion).
Halten Sie diese Taste gedrückt, um den aktuellen Wert festzuhalten (HOLD-Funktion).
Drücken Sie diese Taste im Sortier-Modus, um die Messwerte einzustellen (siehe S. 8,
Sortier-Funktion).
Halten Sie diese Taste gedrückt, um die Hintergrundbeleuchtung einzuschalten. Sie wird
nach 1 Minute wieder abgeschaltet.
3
