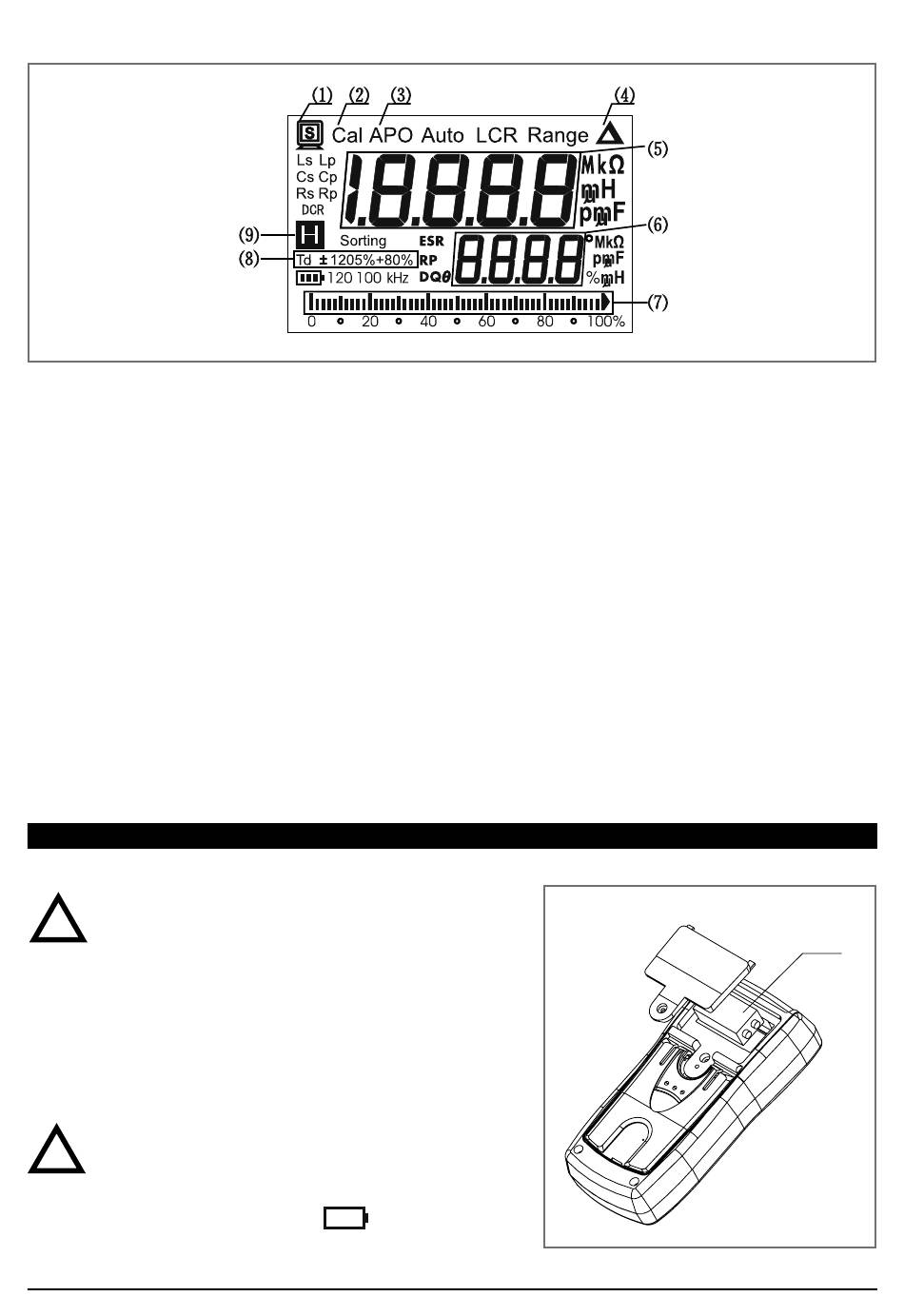

Displayanzeige
(1) USB-Verbindung
(2) Kalibrierung
(3) Automatische Abschaltung
(4) Relativer Messwert
(5) Hauptanzeige
(6) Nebenanzeige
(7) Bargraph-Anzeige
(8) Toleranz
(9) HOLD-Funktion
Begriffserklärungen:
Auto LCR: Automatische Messerfassung
Lp: Induktivitätsmessung (parallel)
Ls: Induktivitätsmessung (seriell)
Cp: Kapazitätsmessung (parallel)
Cs: Kapazitätsmessung (seriell)
Rp: Widerstandsmessung (parallel)
Inbetriebnahme
Batterien einlegen / wechseln
Achtung: Ziehen Sie alle Messleitungen aus den
!
Messbuchsen und schalten Sie das Gerät
ab, wenn Sie die Batterie einlegen oder
wechseln!
•
Lösen Sie die Schraube auf der Gehäuserückseite und entnehmen
Sie den Batteriedeckel.
•
Schließen Sie eine neue 9 V- Blockbatterie an den Batterieclip im
Batteriefach an.
•
Verschließen Sie anschließend den Batteriedeckel wieder.
Achtung: Das Gerät niemals mit offenem Batterie-
!
deckel in Betrieb nehmen!
Ersetzen Sie die Batterie, wenn das Symbol
um Messfehler zu vermeiden.
4
Die USB-Verbindung ist aktiviert.
Das Gerät befindet sich im Kalibrierungsmodus.
Das Gerät schaltet sich nach ca. 5 min. ab, wenn keine Taste gedrückt wird.
Das Gerät befindet sich im Relativwertmess-Modus.
Zeigt den aktuellen Messwert an.
Zeigt D, Q, θ und ESR an (siehe Begriffserklärungen unten).
Prozentuale Anzeige für den jeweiligen Messbereich.
Toleranz im Sortier-Modus.
Die HOLD-Funktion ist aktiviert.
Rs: Widerstandsmessung (seriell)
DCR: Widerstandsmessung (Gleichspannung)
D: Verlustfaktor
Q: Gütefaktor
θ: Phasenwinkel
ESR: Äquivalenter Serienwiderstand
im Display erscheint,
Batterie
