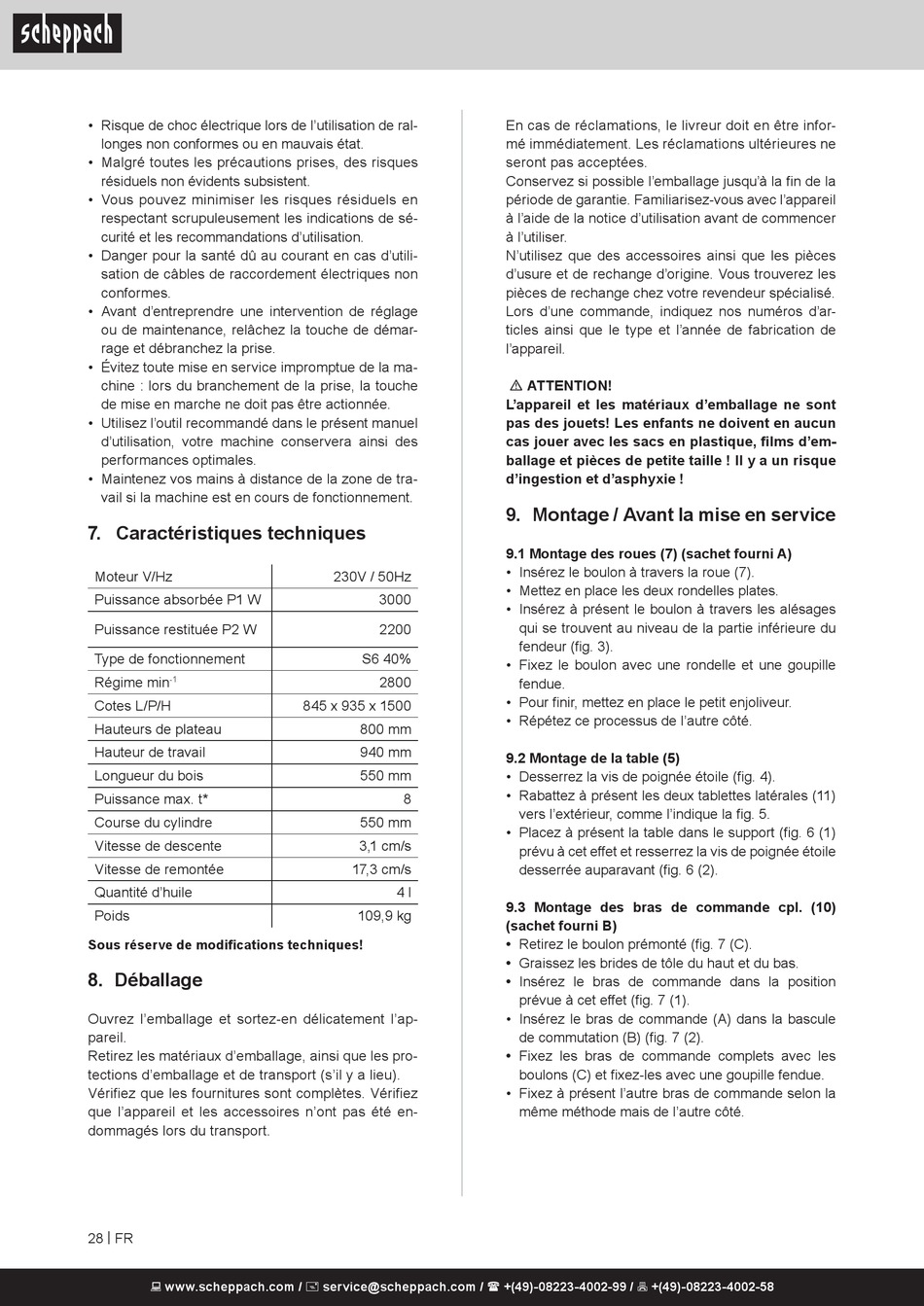

• Risque de choc électrique lors de l'utilisation de ral-
longes non conformes ou en mauvais état.
• Malgré toutes les précautions prises, des risques
résiduels non évidents subsistent.
• Vous pouvez minimiser les risques résiduels en
respectant scrupuleusement les indications de sé-
curité et les recommandations d'utilisation.
• Danger pour la santé dû au courant en cas d'utili-
sation de câbles de raccordement électriques non
conformes.
• Avant d'entreprendre une intervention de réglage
ou de maintenance, relâchez la touche de démar-
rage et débranchez la prise.
• Évitez toute mise en service impromptue de la ma-
chine : lors du branchement de la prise, la touche
de mise en marche ne doit pas être actionnée.
• Utilisez l'outil recommandé dans le présent manuel
d'utilisation, votre machine conservera ainsi des
performances optimales.
• Maintenez vos mains à distance de la zone de tra-
vail si la machine est en cours de fonctionnement.
7. Caractéristiques techniques
Moteur V/Hz
Puissance absorbée P1 W
Puissance restituée P2 W
Type de fonctionnement
Régime min
-1
Cotes L/P/H
Hauteurs de plateau
Hauteur de travail
Longueur du bois
Puissance max. t*
Course du cylindre
Vitesse de descente
Vitesse de remontée
Quantité d'huile
Poids
Sous réserve de modifications techniques!
8. Déballage
Ouvrez l'emballage et sortez-en délicatement l'ap-
pareil.
Retirez les matériaux d'emballage, ainsi que les pro-
tections d'emballage et de transport (s'il y a lieu).
Vérifiez que les fournitures sont complètes. Vérifiez
que l'appareil et les accessoires n'ont pas été en-
dommagés lors du transport.
28 | FR
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
230V / 50Hz
3000
2200
S6 40%
2800
845 x 935 x 1500
800 mm
940 mm
550 mm
8
550 mm
3,1 cm/s
17,3 cm/s
4 l
109,9 kg
En cas de réclamations, le livreur doit en être infor-
mé immédiatement. Les réclamations ultérieures ne
seront pas acceptées.
Conservez si possible l'emballage jusqu'à la fin de la
période de garantie. Familiarisez-vous avec l'appareil
à l'aide de la notice d'utilisation avant de commencer
à l'utiliser.
N'utilisez que des accessoires ainsi que les pièces
d'usure et de rechange d'origine. Vous trouverez les
pièces de rechange chez votre revendeur spécialisé.
Lors d'une commande, indiquez nos numéros d'ar-
ticles ainsi que le type et l'année de fabrication de
l'appareil.
m ATTENTION!
L'appareil et les matériaux d'emballage ne sont
pas des jouets! Les enfants ne doivent en aucun
cas jouer avec les sacs en plastique, films d'em-
ballage et pièces de petite taille ! Il y a un risque
d'ingestion et d'asphyxie !

9. Montage / Avant la mise en service

9.1 Montage des roues (7) (sachet fourni A)
• Insérez le boulon à travers la roue (7).
• Mettez en place les deux rondelles plates.
• Insérez à présent le boulon à travers les alésages
qui se trouvent au niveau de la partie inférieure du
fendeur (fig. 3).
• Fixez le boulon avec une rondelle et une goupille
fendue.
• Pour finir, mettez en place le petit enjoliveur.
• Répétez ce processus de l'autre côté.
9.2 Montage de la table (5)
• Desserrez la vis de poignée étoile (fig. 4).
• Rabattez à présent les deux tablettes latérales (11)
vers l'extérieur, comme l'indique la fig. 5.
• Placez à présent la table dans le support (fig. 6 (1)
prévu à cet effet et resserrez la vis de poignée étoile
desserrée auparavant (fig. 6 (2).
9.3 Montage des bras de commande cpl. (10)
(sachet fourni B)
• Retirez le boulon prémonté (fig. 7 (C).
• Graissez les brides de tôle du haut et du bas.
• Insérez le bras de commande dans la position
prévue à cet effet (fig. 7 (1).
• Insérez le bras de commande (A) dans la bascule
de commutation (B) (fig. 7 (2).
• Fixez les bras de commande complets avec les
boulons (C) et fixez-les avec une goupille fendue.
• Fixez à présent l'autre bras de commande selon la
même méthode mais de l'autre côté.
