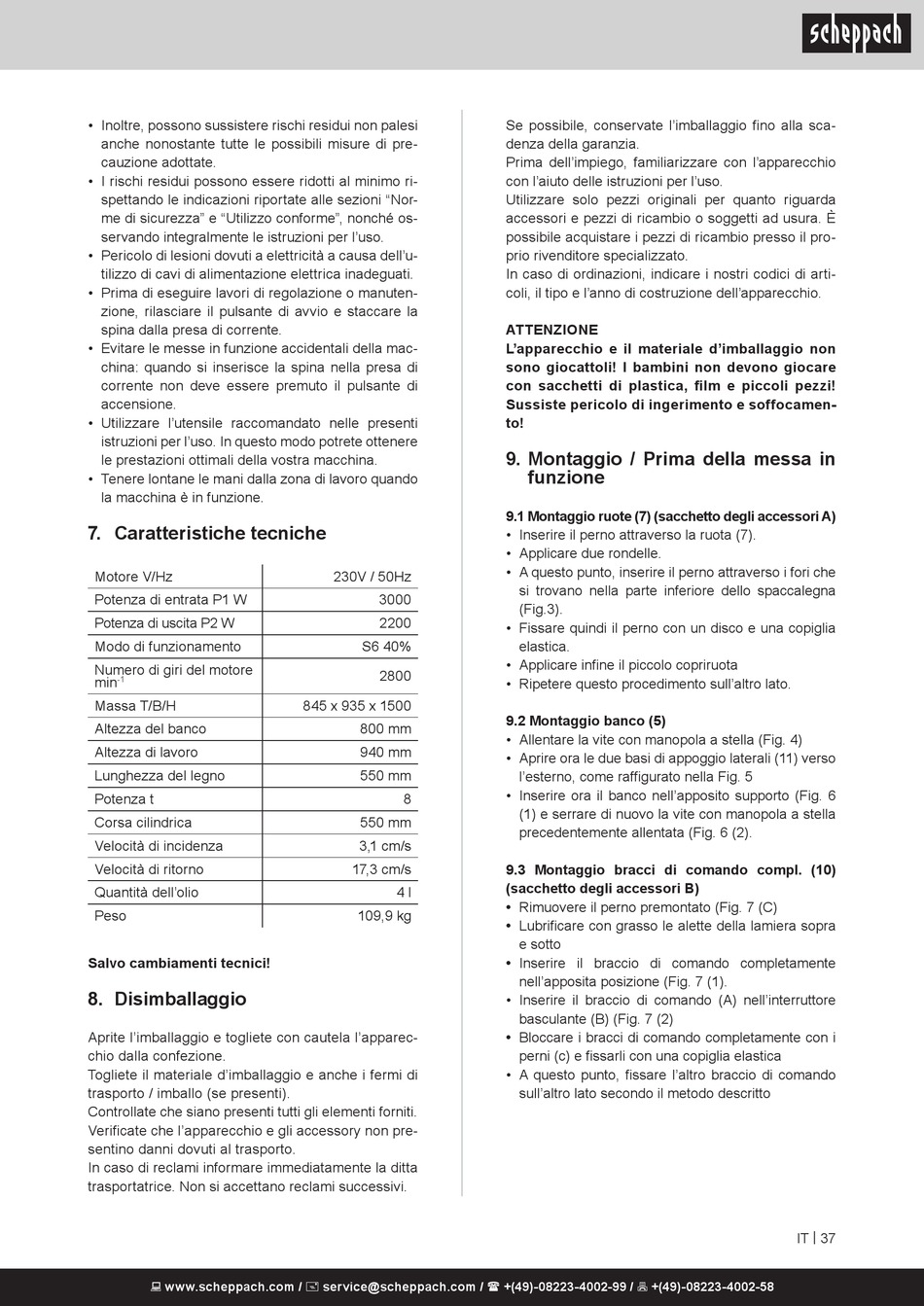

• Inoltre, possono sussistere rischi residui non palesi
anche nonostante tutte le possibili misure di pre-
cauzione adottate.
• I rischi residui possono essere ridotti al minimo ri-
spettando le indicazioni riportate alle sezioni "Nor-
me di sicurezza" e "Utilizzo conforme", nonché os-
servando integralmente le istruzioni per l'uso.
• Pericolo di lesioni dovuti a elettricità a causa dell'u-
tilizzo di cavi di alimentazione elettrica inadeguati.
• Prima di eseguire lavori di regolazione o manuten-
zione, rilasciare il pulsante di avvio e staccare la
spina dalla presa di corrente.
• Evitare le messe in funzione accidentali della mac-
china: quando si inserisce la spina nella presa di
corrente non deve essere premuto il pulsante di
accensione.
• Utilizzare l'utensile raccomandato nelle presenti
istruzioni per l'uso. In questo modo potrete ottenere
le prestazioni ottimali della vostra macchina.
• Tenere lontane le mani dalla zona di lavoro quando
la macchina è in funzione.

7. Caratteristiche tecniche

Motore V/Hz
Potenza di entrata P1 W
Potenza di uscita P2 W
Modo di funzionamento
Numero di giri del motore
min
-1
Massa T/B/H
Altezza del banco
Altezza di lavoro
Lunghezza del legno
Potenza t
Corsa cilindrica
Velocità di incidenza
Velocità di ritorno
Quantità dell'olio
Peso
Salvo cambiamenti tecnici!

8. Disimballaggio

Aprite l'imballaggio e togliete con cautela l'apparec-
chio dalla confezione.
Togliete il materiale d'imballaggio e anche i fermi di
trasporto / imballo (se presenti).
Controllate che siano presenti tutti gli elementi forniti.
Verificate che l'apparecchio e gli accessory non pre-
sentino danni dovuti al trasporto.
In caso di reclami informare immediatamente la ditta
trasportatrice. Non si accettano reclami successivi.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
230V / 50Hz
3000
2200
S6 40%
2800
845 x 935 x 1500
800 mm
940 mm
550 mm
8
550 mm
3,1 cm/s
17,3 cm/s
4 l
109,9 kg
Se possibile, conservate l'imballaggio fino alla sca-
denza della garanzia.
Prima dell'impiego, familiarizzare con l'apparecchio
con l'aiuto delle istruzioni per l'uso.
Utilizzare solo pezzi originali per quanto riguarda
accessori e pezzi di ricambio o soggetti ad usura. È
possibile acquistare i pezzi di ricambio presso il pro-
prio rivenditore specializzato.
In caso di ordinazioni, indicare i nostri codici di arti-
coli, il tipo e l'anno di costruzione dell'apparecchio.
ATTENZIONE
L'apparecchio e il materiale d'imballaggio non
sono giocattoli! I bambini non devono giocare
con sacchetti di plastica, film e piccoli pezzi!
Sussiste pericolo di ingerimento e soffocamen-
to!
9. Montaggio / Prima della messa in
funzione
9.1 Montaggio ruote (7) (sacchetto degli accessori A)
• Inserire il perno attraverso la ruota (7).
• Applicare due rondelle.
• A questo punto, inserire il perno attraverso i fori che
si trovano nella parte inferiore dello spaccalegna
(Fig.3).
• Fissare quindi il perno con un disco e una copiglia
elastica.
• Applicare infine il piccolo copriruota
• Ripetere questo procedimento sull'altro lato.
9.2 Montaggio banco (5)
• Allentare la vite con manopola a stella (Fig. 4)
• Aprire ora le due basi di appoggio laterali (11) verso
l'esterno, come raffigurato nella Fig. 5
• Inserire ora il banco nell'apposito supporto (Fig. 6
(1) e serrare di nuovo la vite con manopola a stella
precedentemente allentata (Fig. 6 (2).
9.3 Montaggio bracci di comando compl. (10)
(sacchetto degli accessori B)
• Rimuovere il perno premontato (Fig. 7 (C)
• Lubrificare con grasso le alette della lamiera sopra
e sotto
• Inserire il braccio di comando completamente
nell'apposita posizione (Fig. 7 (1).
• Inserire il braccio di comando (A) nell'interruttore
basculante (B) (Fig. 7 (2)
• Bloccare i bracci di comando completamente con i
perni (c) e fissarli con una copiglia elastica
• A questo punto, fissare l'altro braccio di comando
sull'altro lato secondo il metodo descritto
IT | 37
