Metasys
Anlagenregler FEC
Die Jumper für die Binärausgänge (OUT1 bis OUT3) geben an, ob der Binärausgang die interne Versorgungsspannung
an die Binärausgänge weitergibt (INT). In diesem Fall können beide Seiten der Last direkt an die Klemmen OUTx und
COMx angeschlossen werden.
Wenn die Jumper auf die Position EXT gesetzt werden, dann sind die Binärausgänge isoliert und es muss eine oder
mehrere externe Versorgungsspannungen angeschlossen sein. Schließen Sie in diesem Fall die Last nicht direkt an die
Klemmen OUTx und COMx an. Verdrahten Sie eine Seite der Last mit der Quelle und die andere Seite der Last mit der
Klemme OUTx. Verdrahten Sie dann die andere Seite der externen Versorgungsspannung mit der Klemme COMx.
WICHTIG: Setzen Sie diese Jumper nicht auf INT, wenn ein externer Transformator an den Binärausgängen an
geschlossen ist. Dies führt zu Schäden im Regler.

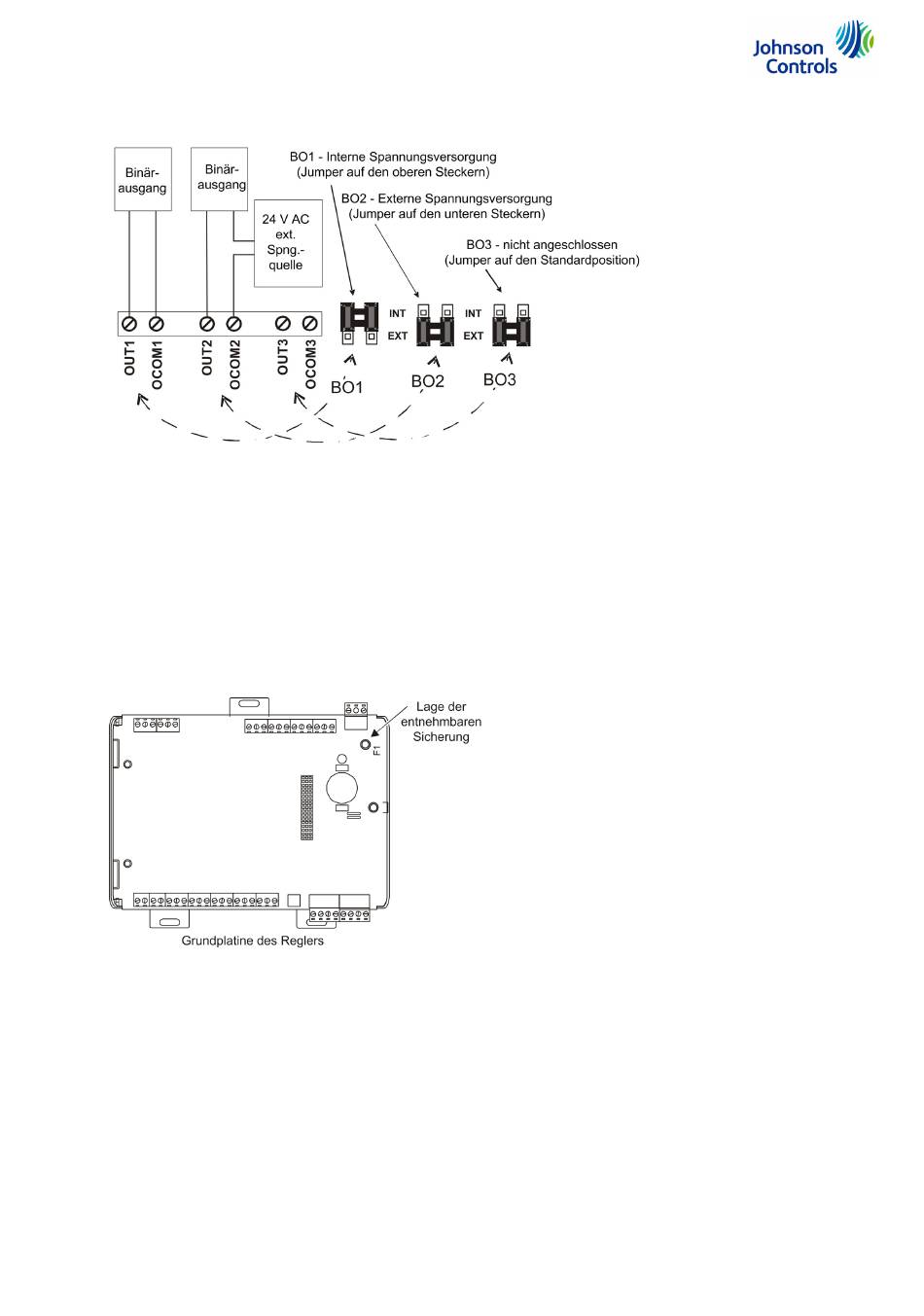

Einstellen der Auswahljumper für die Versorgungsspannung der Binärausgänge
Abbildung 19:
FEC16xx: Lage der entnehmbaren Sicherung
(Ersatzteil)
© 01.2019 Johnson Controls
Elektronischer Produktkatalog MSR-Produkte für Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten.
Abbildung 18:
Beispiel für Jumper OUT1 bis OUT 3 auf der Platine beim Binärausgang
(FEC16xx und FEC26xx)
INT
Jumper auf den oberen bei
den Stiften
EXT (Voreinstellung)
Jumper auf den unteren
beiden Stiften
9
