Metasys
Anlagenregler FAC
Versorgungsspannung 15 V DC
Bus- und Versorgungsspannung COM
Versorgungsspannung 15 V DC
Bus- und Versorgungsspannung COM
SA- oder FC-Bus -
SA- oder FC-Bus +

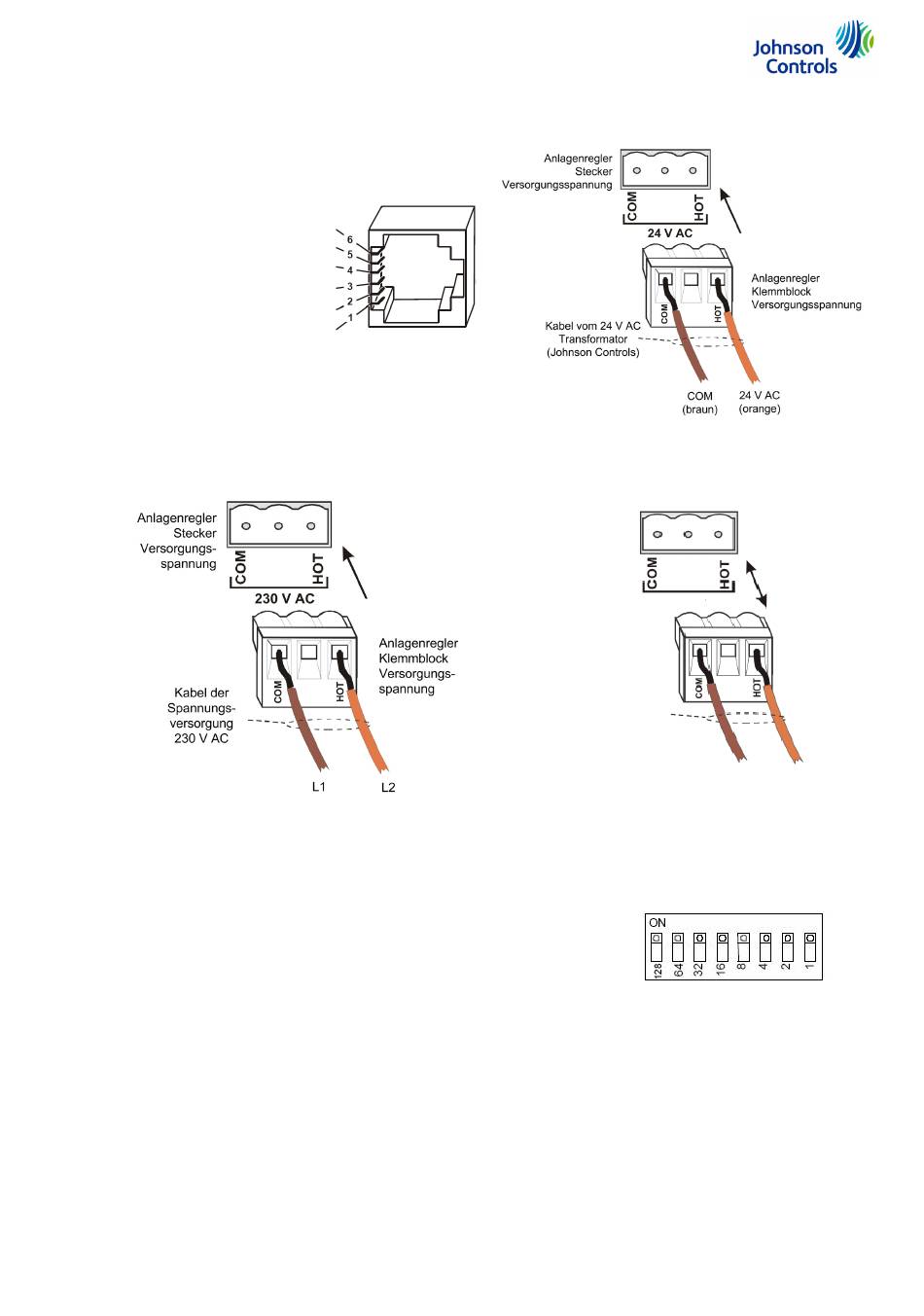

Abbildung 31:
Schnittstelle für Netzwerksensor, SA-Bus oder FC-Bus
(RJ-Steckerbuchse)
Abbildung 33:
Anschluss der Versorgungsspannung
FAC2612-2
Die Adresse ergibt sich aus der Summe der DIP-Schalter
in Position ON.
Die abgebildete Schalterstellung ergibt z. B.
die Adresse 1+4+16=21.
Folgende Regeln gelten für die Adresse:
Adresse Beschreibung
0
Reserviert für den überwachenden Regler
1-3
Reserviert für Peripheriegeräte
4-127
Verfügbar für FAC und andere Regler am SA-/FC-Bus
128
Funkbetriebanwendung einstellen (s. u.)
129-255
Ungültige Adresse für FAC am SA-/FC-Bus
Verwenden Sie aufsteigende Adressen beginnend ab 4 ohne Lücken im Geräteadressbereich. Die Regler
brauchen aber nicht in numerisch aufsteigender Reihenfolge am Bus installiert zu werden.
Notieren Sie sich die Geräteadresse im weißen Feld auf dem Gehäuse.
WICHTIG:
Der Schalter 128 wird benutzt, um den Funkbetrieb des FACs zu aktivieren oder zu deaktivieren.
Position ON: Funkbetriebanwendung, Position OFF: Verdrahtete SA-/FC-Bus-Anwendung
Einstellen der eindeutigen FAC-Moduladresse mit den DIP-Schaltern (NICHT beim FAC4911)
© 01.2019 Johnson Controls
Elektronischer Produktkatalog MSR-Produkte für Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten.
Anschluss der Versorgungsspannung
FAC2611-0, FAC2612-1
Anlagenregler
Stecker
Versorgungsspannung
Kabel vom 24 V AC
Transformator
(Johnson Controls)
Anschluss der Versorgungsspannung
Abbildung 35:
Abbildung 32:
24 V AC
Anlagenregler
Kelmmblock
Versorgungs
spannung
COM
24 V AC
(orange)
(braun)
Abbildung 34:
FAC3611, FAC4911
Position und Markierung der
DIP-Schalter auf dem Gehäuse
des FAC
16
