Metasys
Anlagenregler FAC
1
13
11
Nr.
Beschreibung
1
Analogausgänge AO, konfigurierbar als 0...10 V DC oder 4...20 mA
2
Geräteadresse, DIP-Schalterblock
3
Binärausgänge BO, 24 V AC Triac
4
Versorgungsspannung 24 V AC, 50/60 Hz
5
Lasche zum Abheben der Abdeckung
6
Klemmblock FC-Bus
7
Klemmblock SA-Bus
8
Anschluss Netzwerksensor (SA-Bus), RJ-12-Stecker (6 PIN)
9
Binäreingänge BI, potentialfreier Kontakt oder Impulseingang
Universaleingänge UI, konfigurierbar als Analogeingänge 0...10 V DC oder 4...20 mA, Widerstandseingänge 0...600 k
10
potentialfreie Kontakte
11
EOL-Schalter
12
Status LEDs
13
FC-Bus-Port: RJ-12-Stecker (6 PIN)
© 01.2019 Johnson Controls
Elektronischer Produktkatalog MSR-Produkte für Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten.
2
12
10
9

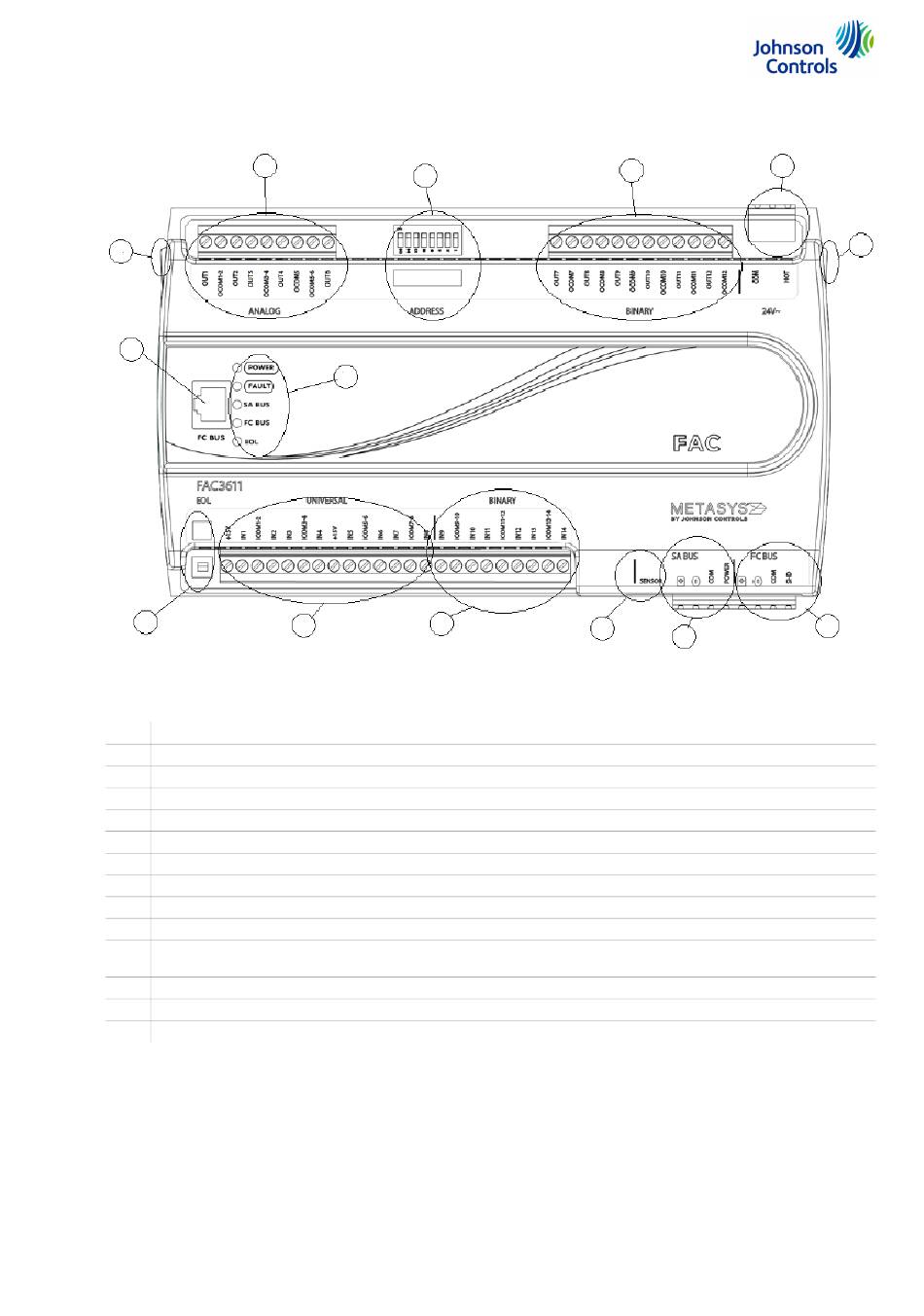

Abbildung 22:
Frontansicht des FAC3611
3
8
7
4
5
6
Ω
oder
12
