Metasys
Anlagenregler FEC
Binärausgänge
Lasche zum
Anheben des Ge
häusedeckels
Status LEDs
Universaleingänge
LED-Bezeichnung
LED-Farbe
POWER/PWR
Grün
FAULT
Rot
SA-Bus/SAB
Grün
FC-Bus/FAB
Grün
EOL
Gold
© 01.2019 Johnson Controls
Elektronischer Produktkatalog MSR-Produkte für Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten.
Geräteadresse
DIP-
Schalterblock
Analog-
Konfigurierbare
ausgänge
Ausgänge
Netzwerksensor
Binäreingänge
Anschluss (SA-
Bus) RJ-12 6-Pin

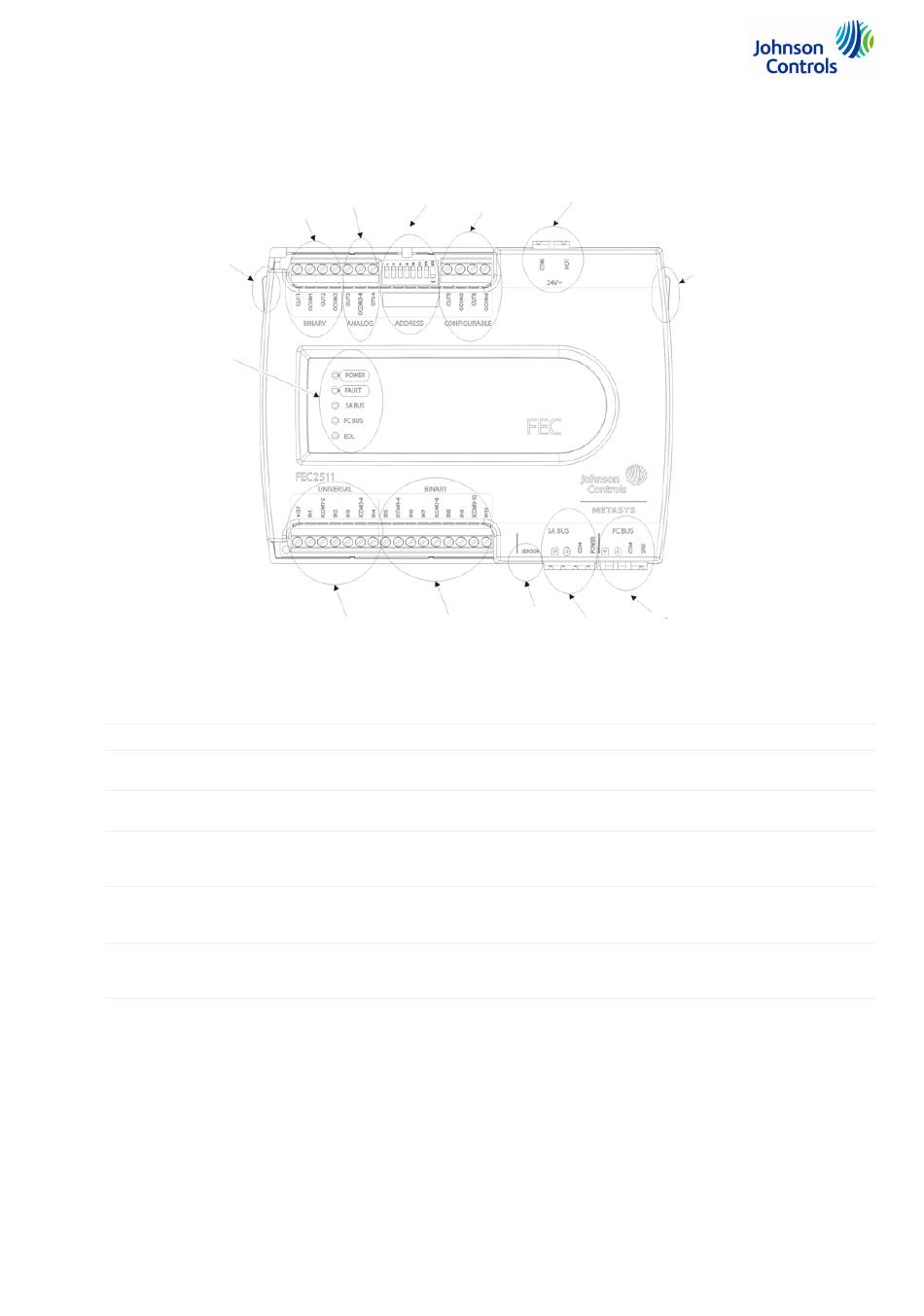

Abbildung 3:
Frontansicht des FEC2511
Normaler LED-Zustand
Beschreibung der LED-Zustände
Dauer-An
Dauer-Aus:Keine Spannung
Dauer-An: Spannung liegt an
Dauer-Aus
Nach dem Einschalten des Reglers blinkt die LED für ein paar Sekunden,
dann erlischt sie.
Blinken (2 Hz)
Blinken (2 Hz): Daten werden übertragen (normale Kommunikation)
Dauer-Aus:Keine Datenübertragung
Dauer-Ein: Kommunikation verloren, Warten auf Kommunikationszyklus
Blinken (2 Hz)
Blinken (2 Hz): Daten werden übertragen (normale Kommunikation)
Dauer-Aus:Keine Datenübertragung
Dauer-Ein: Kommunikation verloren, Warten auf Kommunikationszyklus
Aus
Dauer-Ein: EOL-Schalter in Position ON, Gerät ist letztes Gerät am
(Ausnahme beim
letzten Gerät)
Dauer-Aus:EOL-Schalter in Position OFF, Gerät ist kein Endgerät
Abbildung 4:
Farben und Anzeige der LEDs
Anschlussstecker
24 V AC
Lasche zum Anheben
des Gehäusedeckels
FC-Bus
Anschlussstecker
SA-Bus
Anschlussstecker
FC-Bus
5
