Metasys
Anlagenregler FAC
Nr.
Beschreibung
1
Versorgungsspannung der Binärausgänge, Auswahl-Jumper für interne oder externe 24 V AC Versorgungsspannung
2
Geräteadresse, DIP-Schalterblock
3
3 Montageclips
4
CO-Ausgänge, konfigurierbar als Analogausgänge 0...10 V DC oder als Binärausgänge 24 V AC Triac
5
Analogausgänge AO, konfigurierbar als 0...10 V DC oder 4...20 mA
6
Versorgungsspannung 24 V AC (nominal, 20 V AC Minimum, 30 V AC Maximum), 50/60 Hz
7
Lasche zum Abheben der Abdeckung
8
Klemmblock FC-Bus
9
Klemmblock SA-Bus
10
Anschluss Netzwerksensor (SA-Bus), RJ-12-Stecker (6 Pin)
11
Binäreingänge BI, potentialfreier Kontakt oder Impulseingang (50 Hz, bei 50 % Tastverhältnis)
Universaleingänge UI, konfigurierbar als Analogeingänge 0...10 V DC oder 4...20 mA, Widerstandseingänge 0...600 k
12
tialfreie Kontakte
13
EOL-Schalter (beim FAC2611 befindet sich der EOL-Schalter unter der Abdeckung)
14
Status-LEDs
15
FC-Bus-Port: RJ-12-Stecker (6 Pin)
16
Binärausgänge BO, 24 V AC Triac
© 01.2019 Johnson Controls
Elektronischer Produktkatalog MSR-Produkte für Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten.

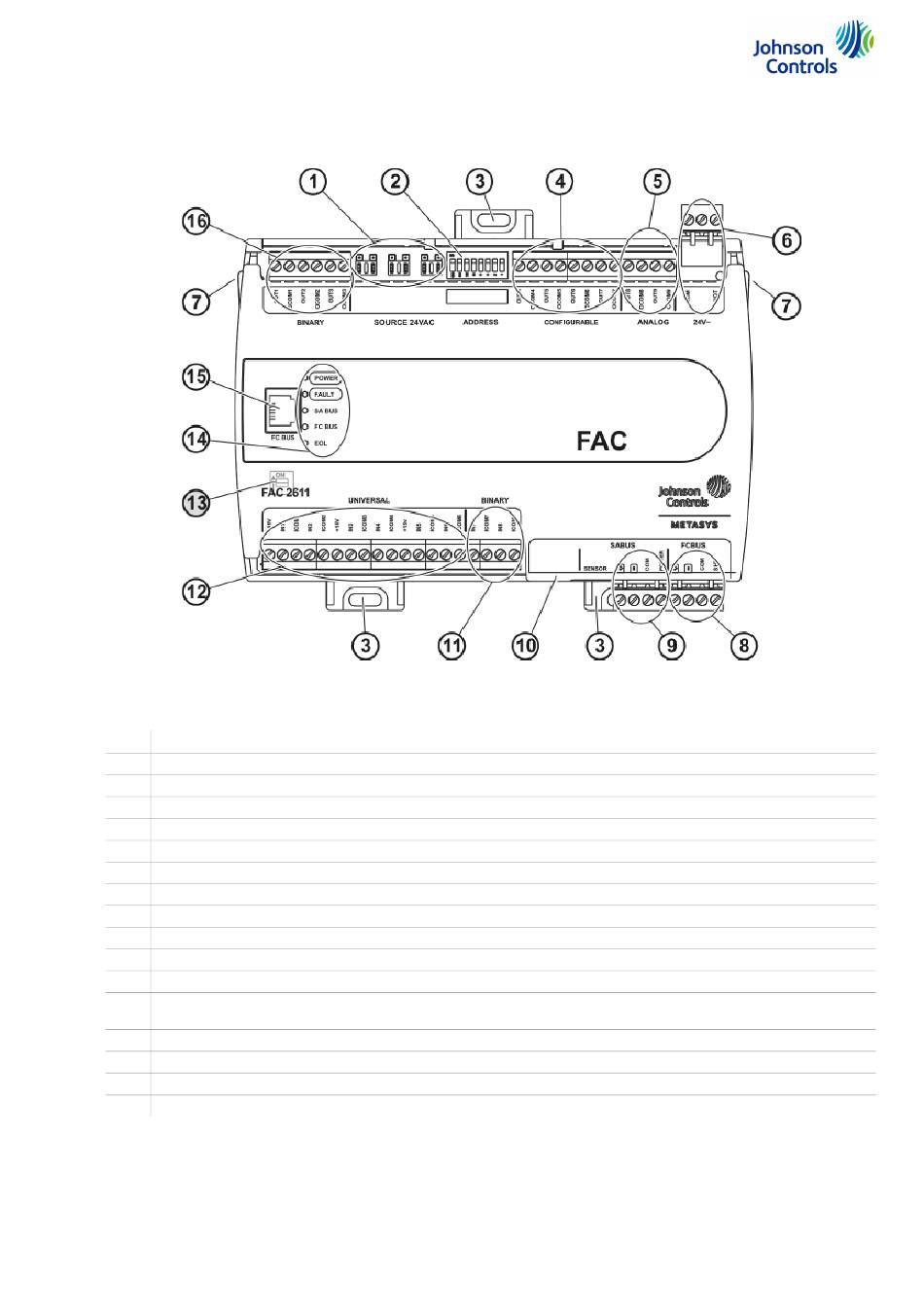

Abbildung 20:
Frontansicht des FAC2611
Ω
oder poten
